تهویه مطبوع جانبی، اعتبارسنجی عددی مقاله

۱,۴۴۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی فرایند HVAC از طریق یک سیستم تهویه مطبوع جانبی در یک دفتر با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • نتایج این شبیه سازی با نتایج یک مقاله مرجع مقایسه شده است.
  • هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم. تعداد سلول های محاسباتی 1027974 سلول می باشد.
  • معادله انرژی در این پروژه فعال می باشد و شار حرارتی روی دیواره ها اعمال شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه تهویه مطبوع جانبی

در این پروژه به شبیه سازی فرایند HVAC از طریق یک سیستم تهویه مطبوع جانبی در یک دفتر با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

 این شبیه‌سازی بر اساس اطلاعات یک مقاله مرجع [Comparison of air-conditioning systems with bottom-supply and side-supply modes in a typical office room] اعتبارسنجی شده است.
هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. مدل حاضر مربوط به فضای داخلی اتاقی به طول و عرض 6 متر و 4 متر و ارتفاع 5/3 متر می باشد. در داخل اتاق، چهار نفر، چهار میز، چهار کامپیوتر و شش منبع حرارت طراحی شده است، با فرض اینکه این وسایل ساختار هندسی بسیار ساده ای به شکل استوانه و مکعب دارند. چهار حاشیه ورودی در دیواره های اتاق و دو حاشیه خروجی در سقف اتاق مشخص شده است.
مش بندی پروژه حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 1027974 است.

روش های استفاده شده

بر اساس طراحی سیستم تهویه مطبوع در مقاله مذکور، دو پنل برای ورود هوای تازه در دو دیوار مقابل طراحی شده است. به این ترتیب هوا از طریق چهار پنل (هر دیوار دارای دو پانل) وارد اتاق می شود. سپس هوای داخل اتاق از طریق دو پنل روی سقف اتاق به محیط بیرون خارج می شود. هوای ورودی سیستم تهویه مطبوع دارای سرعت 0.21 متر بر ثانیه و دمای 21 درجه سانتیگراد می باشد. در داخل اتاق، چهار نفر، چهار کامپیوتر روی میز و شش منبع گرما طراحی شده است. در واقع طبق مقاله ابتدا کار تجربی و سپس مطالعه عددی انجام شد. به طوری که برای هر یک از عوامل داخل اتاق مقدار مشخصی انرژی در نظر گرفته می شود و برای ساده سازی کار از هندسه های ساده برای تعریف این منابع گرمایی استفاده می شود.
چهار انسان به عنوان سیلندر با انرژی 150 وات، چهار کامپیوتر به صورت مکعب های کوچک با انرژی 150 وات بر روی میزها و شش منبع گرما با انرژی 200 وات تعریف شده اند.
برای تعریف این منابع حرارتی، از شرایط مرزی شار حرارتی بر روی دیواره های این منابع انرژی استفاده شده است. با تقسیم این انرژی در سطح خارجی دیواره های این منابع حرارتی، مقدار شار حرارتی مورد نظر به دست می آید. علاوه بر این، دیوارهای بیرونی اتاق دارای دمای ثابت 26 درجه سانتیگراد هستند و سطوح میزها به عنوان عایق تعریف می شوند. علاوه بر این، مدل RNG k-epsilon و معادله انرژی برای حل معادلات سیال آشفته و محاسبه توزیع دما فعال هستند.

نتایج شبیه سازی تهویه مطبوع جانبی

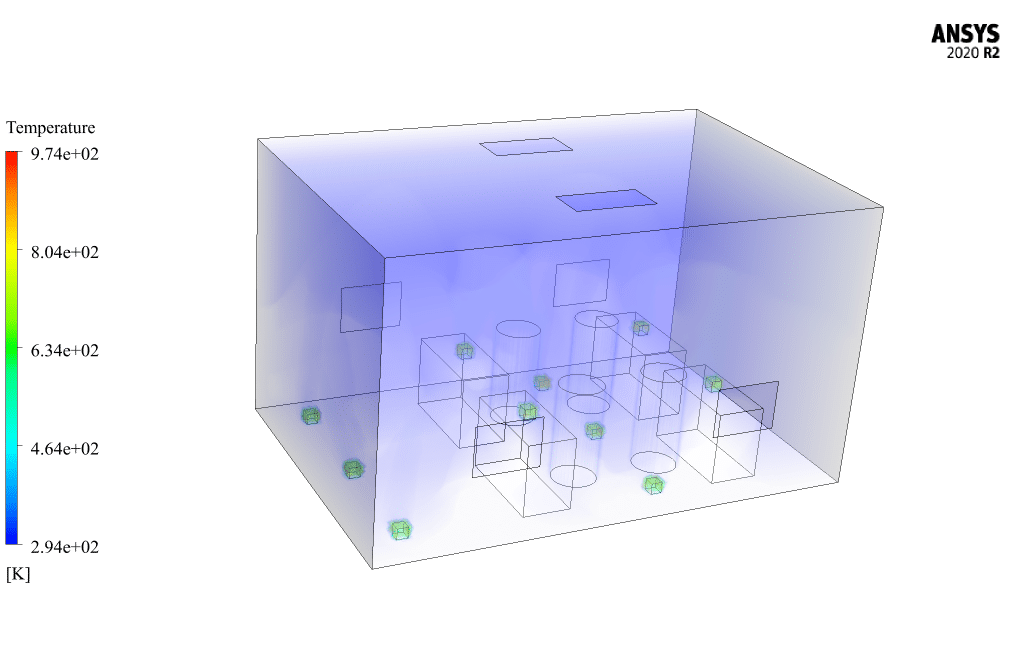

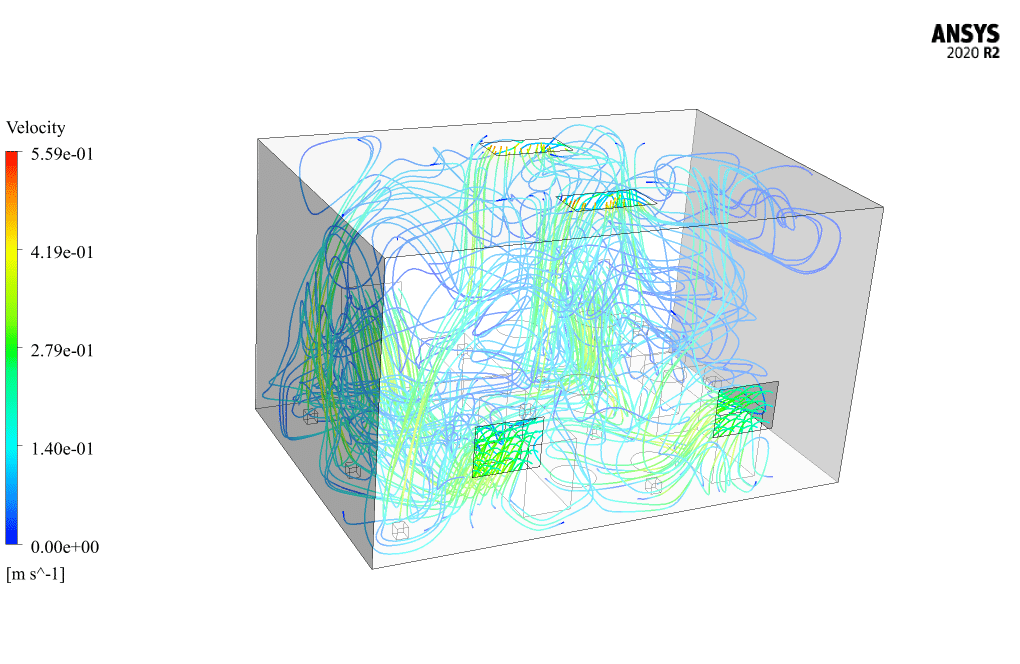

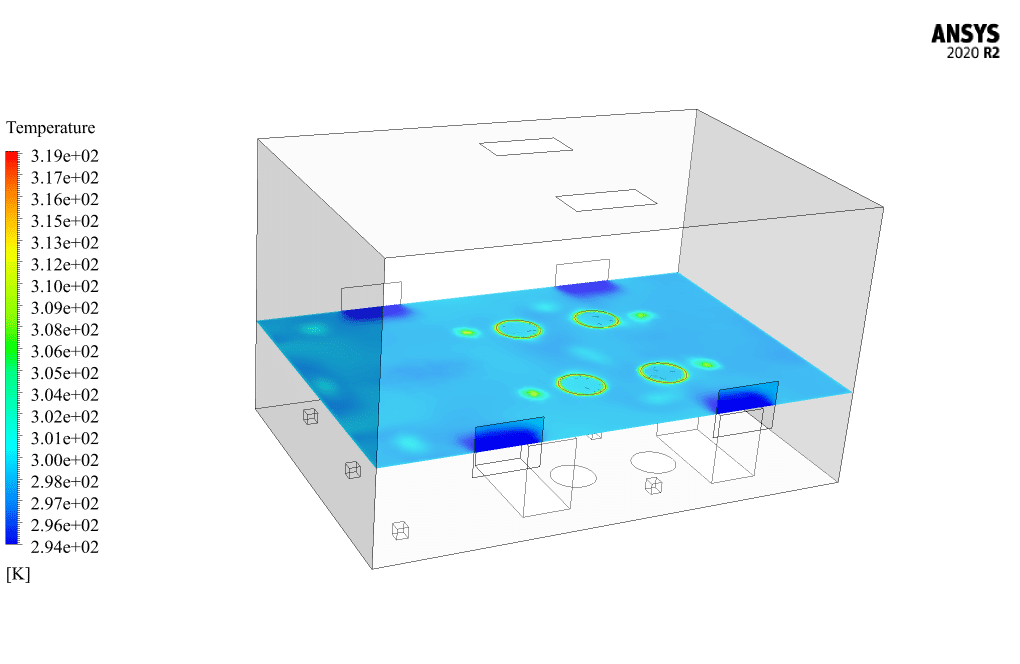

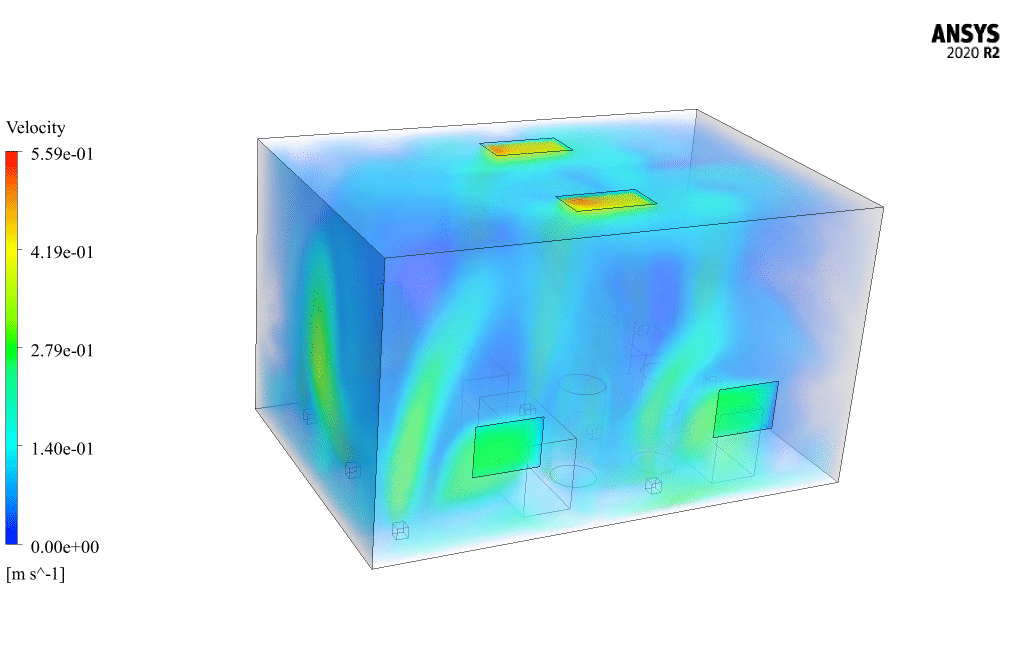

در پایان فرآیند حل، کانتورهای دو بعدی و سه بعدی مربوط به دما و سرعت داخل اتاق به دست می آید. اعتبار سنجی شبیه سازی حاضر بر اساس نمودارهای «الف» و «ب» از شکل 9 مقاله مذکور انجام شده است. این نمودارها تغییرات دما را بر حسب ارتفاع از کف اتاق نشان می دهد. ارتفاع 2 متری از طبقه همکف شامل ده نقطه اندازه گیری در فاصله 0.2 متری از یکدیگر می باشد. شکل الف محل E را نشان می دهد که به صورت طولی 3 متر از دو دیوار و به صورت عرضی 1.6 متر و 2.4 متر از دو دیوار دیگر فاصله دارد. در حالی که نمودار b محل F را نشان می دهد که به صورت طولی به فاصله 3 متر از دو دیوار و به صورت عرضی در فاصله 3.2 متر و 0.8 متر از دو دیوار دیگر رو به رو است. سپس برای هر یک از مکان های E و F ده نقطه نمونه برای اندازه گیری از فاصله 0.2 متری از کف تا فاصله 2 متری از کف در نظر گرفته شده و نمودار تغییرات دما در این نقاط به دست آمده است. شکل ها تغییرات دما در ارتفاع را در دو مکان E و F به ترتیب نشان می دهند. با توجه به این نمودارها، نتایج شبیه‌سازی عددی فعلی با نتایج موجود در مقاله مقایسه شده است.

Side Supply
