راکتور کاتالیزوری با مدل جریان چند فازی اویلرین، شبیه سازی با انسیس فلوئنت
۱,۲۱۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی جریان داخل یک راکتور کاتالیزوری با مدل جریان چند فازی اویلرین با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام دادیم و تعداد سلول های محاسباتی 430586 سلول می باشد.
- از مدل جریان چند فازی اویلری برای تعریف سه فاز جریان استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه راکتور کاتالیزوری با مدل جریان چند فازی اویلرین
در این پروژه، به شبیه سازی جریان داخل یک راکتور کاتالیزوری با مدل جریان چند فازی اویلرین با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. مدل حاضر یک راکتور استوانه ای است که به صورت عمودی طراحی شده است. قسمت میانی مدل دارای چهار ورودی برای تزریق سوخت و یک ورودی برای مواد کاتالیزوری است.
مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 430586 می باشد.
روش های استفاده شده
در ساختار داخلی این راکتور، هوای فشرده با اسپری سوخت به داخل راکتور و مواد کاتالیزور مخلوط می‌شود تا واکنش را ایجاد کند. بنابراین در شبیه سازی این مدل از جریان چند فازی اویلری استفاده شده است. این مدل چند فازی می تواند معادلات تکانه و بقای هر فاز را به طور جداگانه حل کند. برای این جریان چند فازی، سه ماده تعریف شده است. هوا با چگالی 1.225 کیلوگرم بر متر مکعب به عنوان فاز اولیه، سوخت با چگالی 10 کیلوگرم بر متر مکعب و مواد کاتالیزوری با چگالی 700 کیلوگرم بر متر مکعب به عنوان فازهای ثانویه معرفی می شوند. جریان هوا از ورودی هوای ویژه در قسمت پایینی راکتور با دبی جرمی 4.095 کیلوگرم بر ثانیه و جریان کاتالیزوری با دبی جرمی 409.49 کیلوگرم بر ثانیه از لوله میانی راکتور وارد می شود. سوخت از طریق چهار انژکتور راکتور با سرعت جریان 81898 کیلوگرم بر ثانیه از وسط راکتور وارد می شود.
علاوه بر این، مدل استاندارد k-epsilon برای حل معادلات سیال آشفته فعال است.
نتایج شبیه سازی راکتور کاتالیزوری

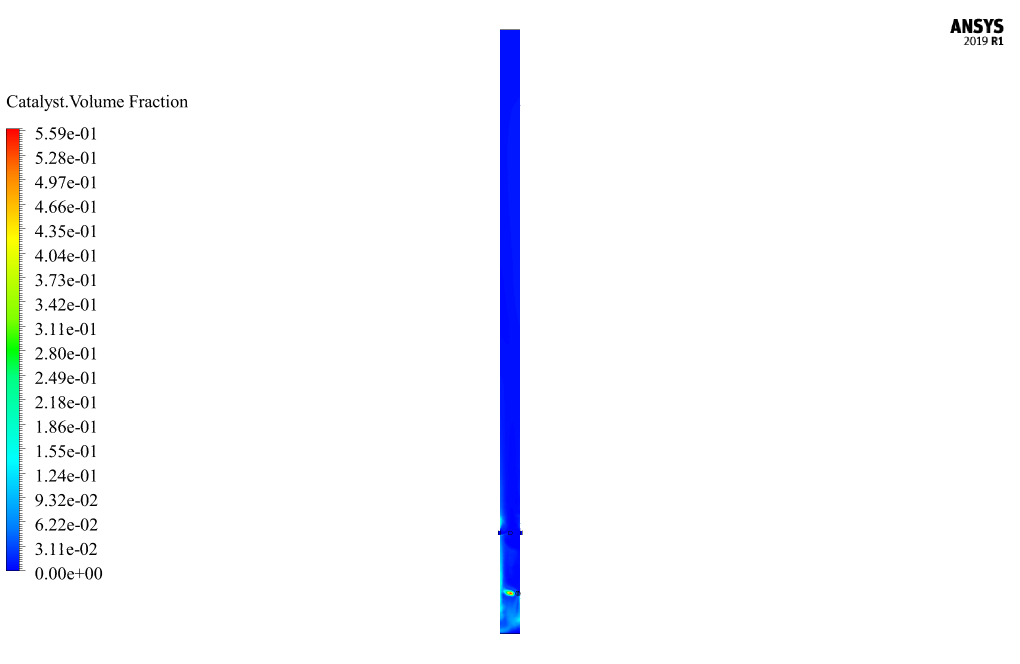

در پایان فرآیند حل، کانتورهای دو بعدی و سه بعدی مربوط به فشار، سرعت هر فاز مدل (هوا، سوخت و مواد کاتالیزوری) و کسر حجمی هر فاز مدل (هوا، سوخت و مواد کاتالیزوری) بدست می آید. همانطور که در تصاویر مشاهده می شود، جریان هوا از پایین راکتور وارد می شود و با جریان سوخت و جریان مواد کاتالیزوری که از وسط راکتور وارد می شود مخلوط می شود.
