- The problem numerically simulates Cavitation Flow Through an Axial Inducer using ANSYS Fluent software.
- We design the 3-D model by the Design Modeler software.
- We Mesh the model by ANSYS Meshing software, and the element number equals 938174.
- We use the Frame Motion method to define the rotational movement in cell zone conditions.
- We use the VOF Multi-Phase model to define the two-phase flow, including liquid and vapor.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه جریان کاویتاسیون القاگر محوری
در این پروژه به شبیه سازی جریان کاویتاسیون القاگر محوری، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
دیده کاویتاسیون یکی از پدیده هایی است که حباب های بخار در قسمتی از سیال که فشار آن کم است تشکیل می شود. گاهی اوقات این تصور غلط وجود دارد که تنها دلیل این پدیده و تشکیل حباب های بخار، رسیدن فشار مایع به فشار بخار (Pv) است. اما عوامل و پارامترهای مختلف دیگری باعث بروز این پدیده می شود. برای مثال سرعت یکی از پارامترهای مفید در ایجاد این پدیده است. پدیده کاویتاسیون می تواند مشکلات زیادی از جمله خوردگی ایجاد کند. خوردگی در پمپ آب بسیار مشهود است. ما این پدیده را با صدای تولید شده و ارتعاش مکانیکی تولید شده شناسایی می کنیم. راه های مختلفی برای کاهش این اتفاق وجود دارد. یکی از ساده ترین روش ها افزایش فشار ورودی پمپ با کاهش فاصله پمپ و مخزن است. راه دیگر کاهش افت فشار و تلاطم جریان است. امروزه با گسترش صنعت، نیاز به پمپ هایی با سایز کوچکتر و سرعت بالاتر بیشتر احساس می شود. بنابراین بهبود عملکرد مکش پروانه پمپ ضروری است. القاگرها اجزای ضروری هستند که در جلوی پروانه اصلی نصب می شوند تا عملکرد مکش بالاتری در پمپ داشته باشند و با همان سرعت پروانه بچرخند. القا کننده می تواند فشار ورودی به پروانه های پمپ را افزایش داده و عملکرد مکش پمپ را بهبود بخشد.
یکی از مهمترین پدیده هایی که در پمپ ها باید مورد توجه قرار گیرد پدیده کاویتاسیون است. یکی از دلایل مهم استفاده از القاء در پمپ ها کاهش کاویتاسیون است.
هندسه مدل حاضر توسط نرم افزار ANSYS Design Modeler ترسیم شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی می شود. مش مدل بدون ساختار است و 938174 سلول ایجاد شده است.
روش های استفاده شده
در این شبیه سازی از روش Frame Motion برای تعریف سرعت چرخشی القاگر استفاده شده است. در واقع سرعت چرخشی معادل 15000 دور در دقیقه برای سیال اطراف تیغه های القاء تعریف شده است. همچنین برای بررسی پدیده کاویتاسیون باید از مدل چند فازی استفاده شود. زیرا پدیده کاویتاسیون ناشی از تغییر فاز بین مایع و بخار است. برای تعریف مدل چند فازی از مدل VOF استفاده شده است. ویژگی این مدل این است که مرز جدایی بین دو فاز کاملاً متمایز است. مایع به عنوان فاز اولیه و بخار فاز ثانویه تعریف می شود.
نتایج شبیه سازی کاویتاسیون

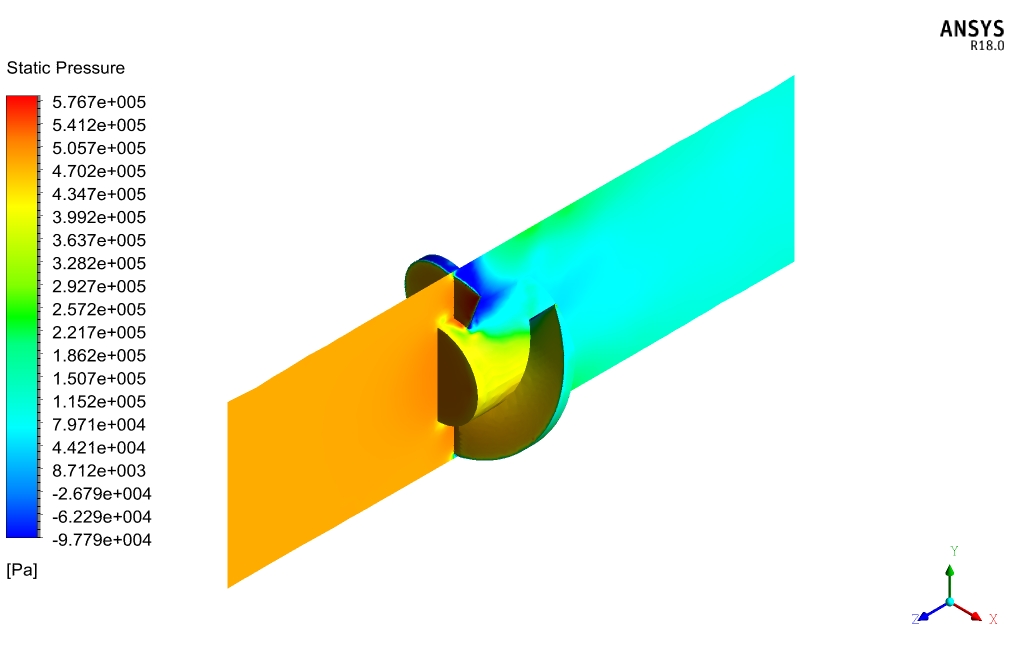

پس از شبیه سازی، کانتورهای سرعت، فشار و کسر جرمی مایع و بخار به دست می آید. همچنین خطوط جریان در اطراف القاء به دست می آید. نتایج نشان می دهد که با ورود سیال به القا کننده ها، فشار افزایش می یابد. اگر این القاء به پمپ متصل باشد، فشار خروجی و حداکثر فشار القای پروانه ها است. فشار مکش در پشت القاگر افزایش یافته است که عملکرد مکش پمپ را بهبود می بخشد. خطوط سرعت و خطوط جریان نشان می‌دهند که سرعت نزدیک به القاء به دلیل سرعت زاویه‌ای در این قسمت حداکثر است. همچنین کانتورهای کسر حجمی نشان می دهد که کاویتاسیون کاهش یافته است. همچنین خطوط سرعت نشان می دهد که کاویتاسیون کاهش یافته است زیرا مقدار آب روی القاء بیشتر از بخار است.
