- در این پروژه، به شبیه سازی یک دمنده گریز از مرکز، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه توسط نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده و تعداد سلول های محاسباتی آن 172824 سلول است.
- از تکنیک Frame Motion برای شبیه سازی چرخش استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه دمنده گریز از مرکز
در این پروژه، به شبیه سازی یک دمنده گریز از مرکز، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
دمنده وسیله ای برای دمیدن هوای پرفشار است که عموماً کاربردهایی مانند پاکسازی گرد و غبار دارد. به عنوان مثال، یک دمنده برای تمیز کردن قطعات و تجهیزات کامپیوتر استفاده می شود. موتور مرکزی این دستگاه با حرکت چرخشی خود فشار زیادی را در هوا ایجاد کرده و این هوای پرفشار را به خارج از خروجی دستگاه هدایت می کند. دمنده طراحی شده در این مدل سازی گریز از مرکز می باشد. دمنده گریز از مرکز می تواند هوا را از قسمت مرکزی خود جذب کند و سپس این جریان هوا به شکل دیسک باله ای وارد پروانه های مرکزی می شود. حرکت چرخشی پره ها با سرعت زیاد باعث چرخش جریان هوا می شود. نیروی گریز از مرکز باعث افزایش فشار هوا و در نتیجه سرعت جریان هوا می شود. در نهایت، این هوای پرفشار از طریق مجرای نصب شده بر روی بدنه بیرونی دمنده به محیط بیرون هدایت می شود.
هندسه این پروژه، با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است. از آنجایی که نوع دمنده گریز از مرکز است، ورودی جریان از مرکز مدل است و خروجی آن در محیط مدل قرار دارد.
پس از طراحی هندسه، مش بندی آن را با نرم افزار ANSYS Meshing انجام دادیم. نوع مش بدون ساختار است و تعداد سلول های محاسباتی 172824 سلول می باشد.
روش های استفاده شده
در این شبیه‌سازی، یک ناحیه در اطراف پره‌ها از کل حوزه محاسباتی برای تعریف جریان چرخشی هوا متمایز می‌شود. از Frame Motion برای این ناحیه در شرایط ناحیه سلولی استفاده شده است. با انجام این کار فرض می شود که به جای تعریف حرکت چرخشی برای پره ها با سرعت معین، جریان چرخشی برای هوای اطراف پره ها با همان سرعت تعریف می شود. این حرکت چرخشی دارای سرعت چرخشی 260 راد بر ثانیه است. همچنین از آنجایی که ماهیت برجسته مدل مربوط به تغییرات فشار است، از شرایط مرزی فشار در ورودی (بخش مرکزی مدل) و خروجی (قسمت بیرونی مدل) استفاده شده است.
نتایج شبیه سازی دمنده گریز از مرکز

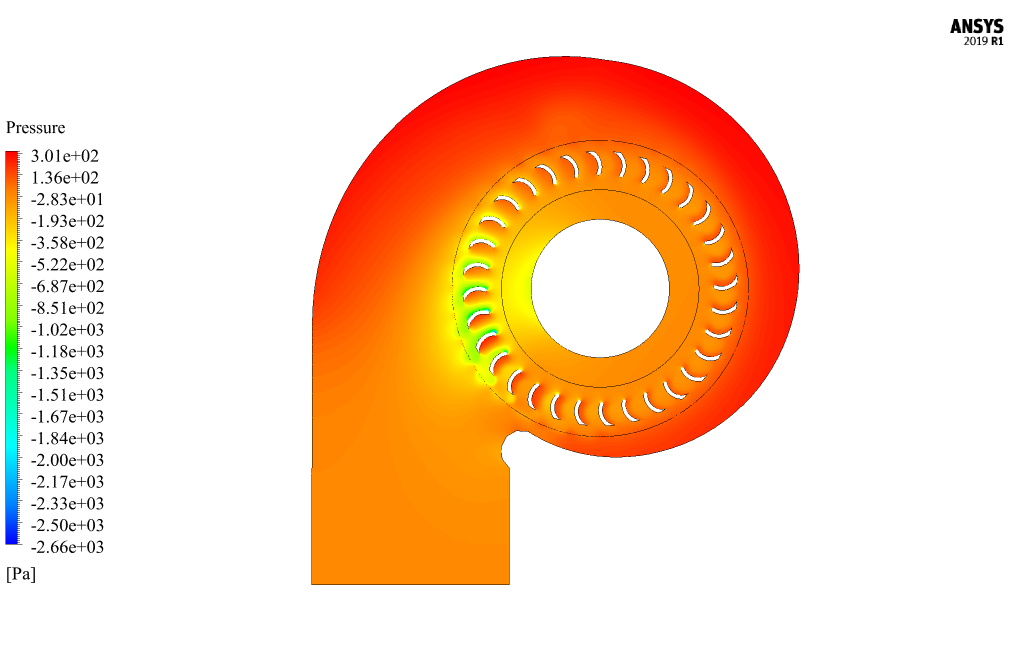

پس از شبیه سازی، کانتورهای دوبعدی فشار، سرعت و انرژی جنبشی آشفتگی به دست می آید. همچنین مسیرهای دوبعدی و بردارهای سرعت دوبعدی به دست می آیند. نتایج نشان می دهد که جریان هوا وارد قسمت مرکزی دمنده می شود و حرکت چرخشی با فشار بالا را در نواحی مجاور تیغه ها تجربه می کند. سپس فشار و سرعت جریان هوا افزایش می یابد و از خروجی دمنده به سمت بیرون هدایت می شود
