تهویه مطبوع اتاق کامپیوتر (DPM)، شبیه سازی با انسیس فلوئنت
۱,۴۴۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی تهویه مطبوع اتاق کامپیوتر با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است.
- نوع مش بدون ساختار است. تعداد سلول های محاسباتی 3089035 است.
- از مدل فاز گسسته سیال (DPM) در این شبیه سازی استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه تهویه مطبوع اتاق کامپیوتر (DPM)
در این پروژه به شبیه سازی تهویه مطبوع اتاق کامپیوتر با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
سیستم تهویه مطبوع در مدل فعلی از نوع گرمایش از کف و سرمایش سقفی است. در این سیستم ها اثر شناوری باعث انتقال حرارت رایگان در داخل فضای اداری می شود. به دلیل سبکی، هوای گرم از کف به سمت سقف حرکت می کند و هوای سرد برعکس عمل می کند، بنابراین یک جریان گردشی ایجاد می کند که باعث فرآیند تهویه مطبوع می شود. در این مدلسازی جریان هوا از مقاطع دایره ای با سرعت 0.6125 متر بر ثانیه و دمای 291.1 کلوین وارد مطب می شود و از طریق مقاطع مستطیلی روی سقف دفتر با فشاری برابر با فشار اتمسفر خارج می شود.
مدل حاضر را با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی کرده ایم. هندسه مدل شامل یک میز اداری به ابعاد 6.35 متر و 5.4 متر در سطح کف و 2.7 متر ارتفاع است. در دفتر 4 کیس کامپیوتر و 4 شبیه ساز به عنوان منبع گرما قرار دارد. همچنین قسمت هایی مانند ورودی و خروجی هوا در کف و سقف دفتر تعبیه شده است. ما مدل را با استفاده از نرم افزار ANSYS Meshing مش بندی کرده ایم و نوع مش بدون ساختار است. تعداد سلول های محاسباتی 3089035 است.
روش های استفاده شده
در این مدل مدل انتقال حرارت تشعشعی را به دلیل انتقال حرارت تابشی بین سطوح داخل دفتر تعریف می کنیم. همچنین، ذرات را با استفاده از DPM در بخش های ورودی برای مطالعه رفتار جریان هوا و نوع گردش در داخل دفتر تعریف می کنیم. داخل دفتر 4 کیس کامپیوتر و 4 شبیه ساز وجود دارد. آنها با توجه به عملکرد خود مقدار مشخصی گرما تولید کرده و آن را به فضای داخلی دفتر منتقل می کنند. چهار دستگاه دارای شرایط مرزی شار حرارتی 152.5 W/m2 هستند. همچنین 4 شبیه ساز دارای شرایط مرزی شار حرارتی 90.56 W/m2 هستند.
نتایج شبیه سازی تهویه مطبوع اتاق کامپیوتر

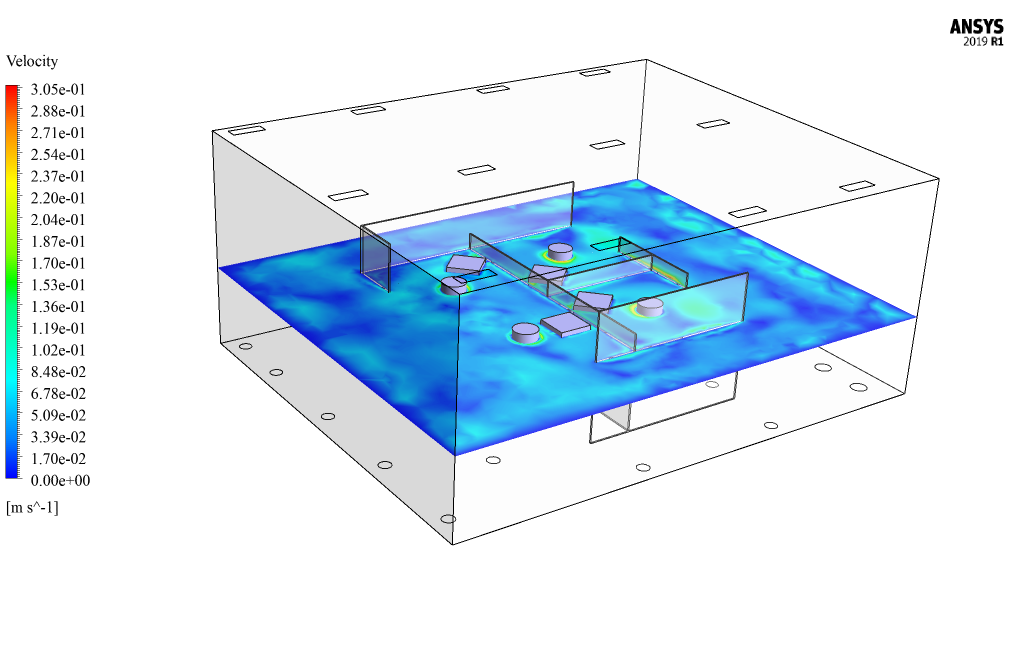

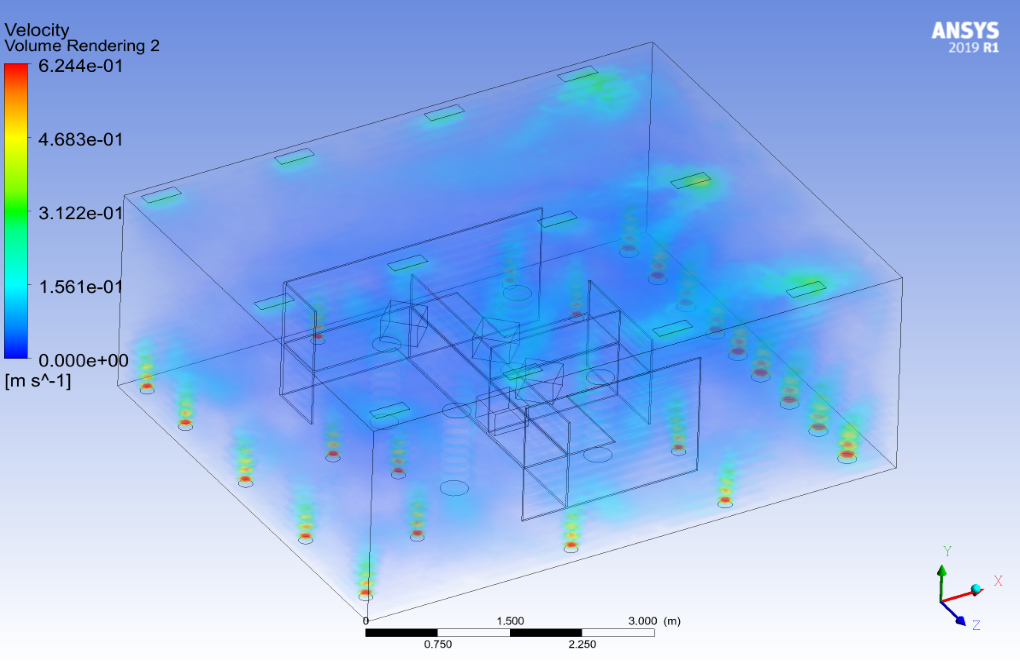

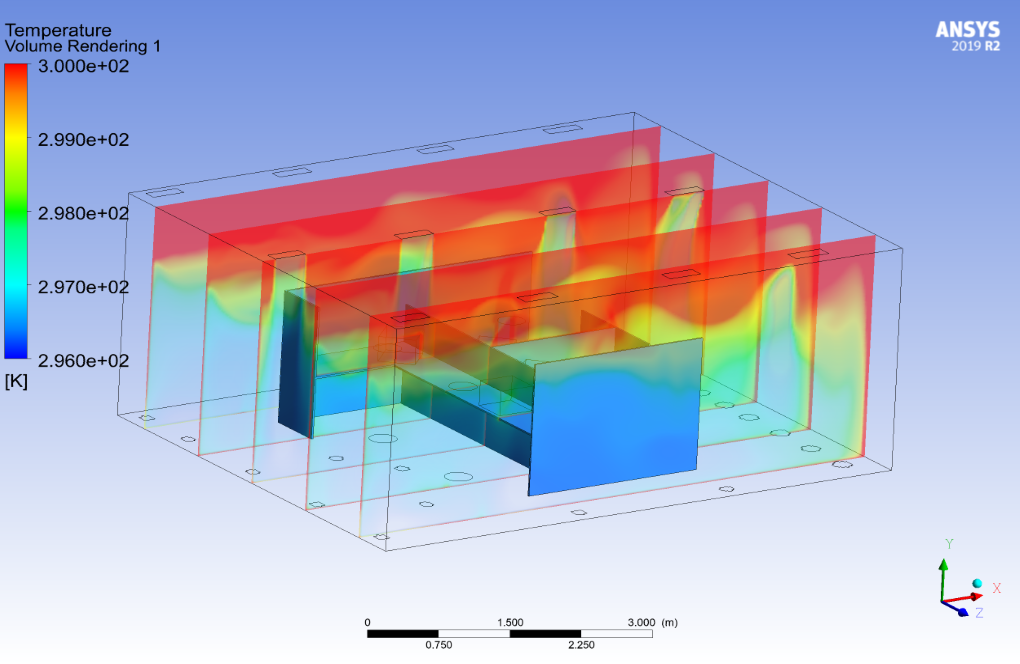

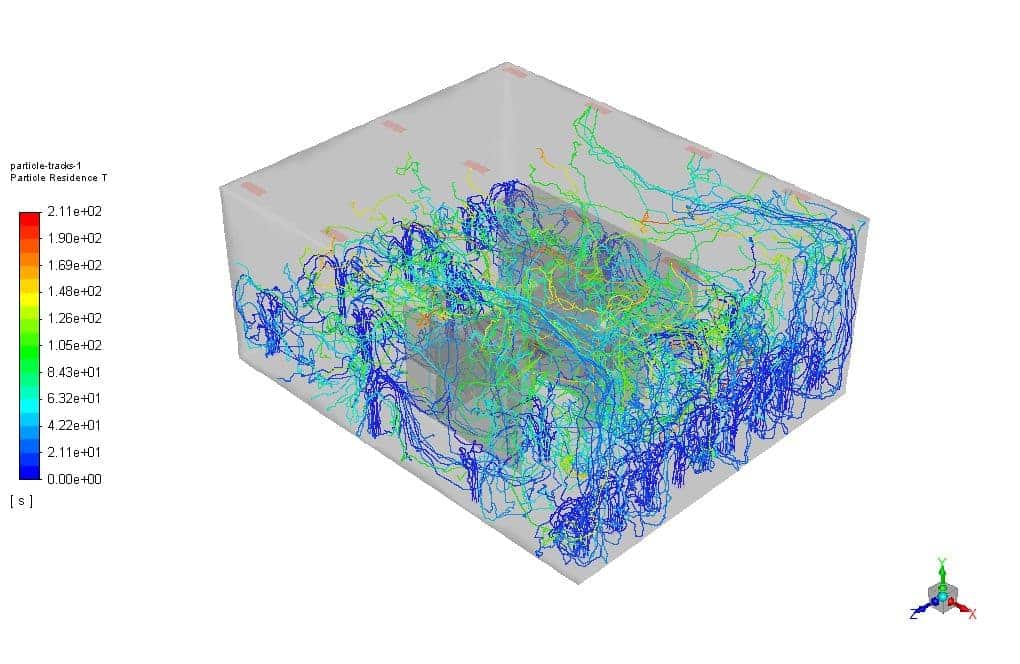

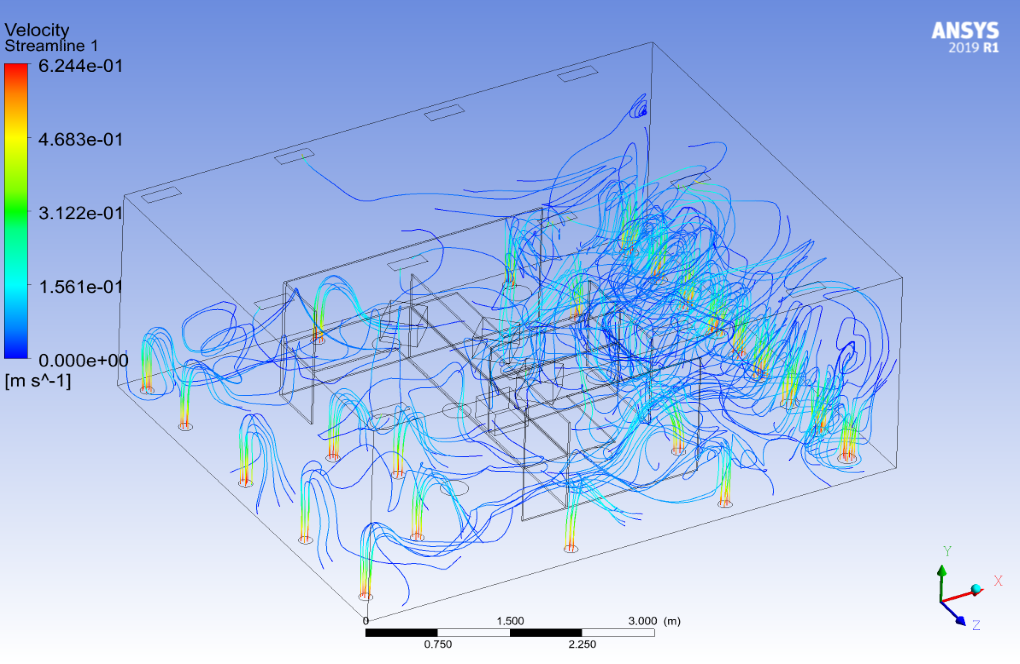

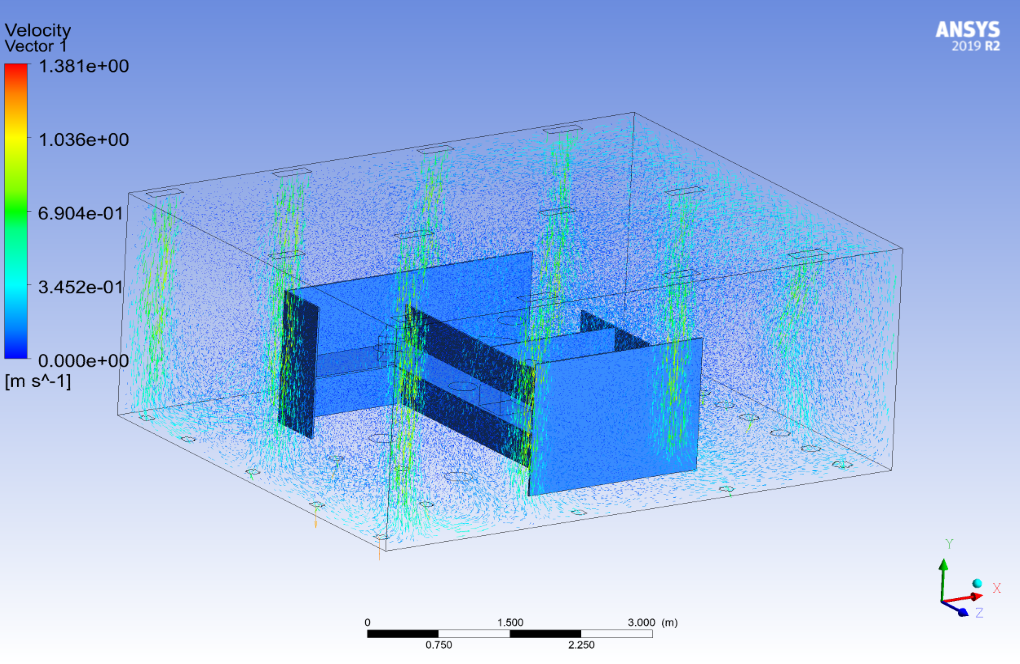

در پایان فرآیند حل، کانتور های دوبعدی و سه بعدی مربوط به فشار، سرعت، دما و بردارهای سرعت سه بعدی به دست می آید. با بررسی رفتار و نوع جابجایی این ذرات، می توان جریان هوا را تحلیل کرد.
