- ما در این پروژه یک زانویی خمیده ساده را که تزریق سریع منجر به تجمع متراکم ذرات در آن می شود، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) شبیه سازی کرده ایم.
- هندسه سه بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است.
- مش بندی این پروژه را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم.
- نوع مش ساختار یافته بوده و تعداد سلول های محاسباتی 150624 سلول می باشد.
- این پروژه به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
- از مدل DDPM در این پروژه استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه تجمع ذرات در زانویی خمیده (DDPM)
ما در این پروژه یک زانویی خمیده ساده را که تزریق سریع منجر به تجمع متراکم ذرات در آن می شود، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) شبیه سازی کرده ایم.
دامنه محاسباتی ما شامل یک حلقه 25 [mm] از هوا و جریان جرم ذرات 4.34×10-7 [kg/s] است. قطر ذرات در نظر گرفته شده 10.06×10-12 [m] با قدر سرعت 0.09625 [m/s] است. هر دو فاز ناپایدار در نظر گرفته شدند و زمان تزریق برای ذره برابر در هر مرحله زمان جریان 0.005 [s] در نظر گرفته شد.
هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کردیم و مش بندی آن را با نرم افزار ANSYS Meshing انجام دادیم. نوع مش ساختار یافته است و تعداد سلول های محاسباتی 150640 سلول می باشد.
روش های استفاده شده
در حالی که استراتژی DPM برای راه‌حل‌های CFD یک روش عالی برای محاسبه مطالعات جریان ذرات است، این رویکرد نمی‌تواند پاسخ‌های قابل اعتمادی برای شبیه‌سازی ذرات متراکم ارائه دهد. DDPM (روش فاز متراکم-گسسته) عمدتاً در پروژه های CFD برای رفع این مشکل استفاده می شود. بنابراین، یک مدل DDPM متراکم به کار گرفته شده است. برای بررسی مسئله فعلی باید معادلات جریان را به صورت دیفرانسیل حل کرد. همچنین، ما شرایط تراکم ناپذیر و متلاطم را در داخل هندسه زانویی فرض می‌کنیم زیرا برهمکنش‌های ذره-جریان به احتمال زیاد شرایط جریان آشفته را ایجاد می‌کنند.
در مطالعه حاضر، همگرایی را تا مقدار باقیمانده تنگ 10-10 دنبال کرده‌ایم. با افزودن ذرات بیشتر به دامنه، به دلیل تأثیر بیشتر عبارت منبع، ضرورت بهبود همگرایی حیاتی‌تر شد. همچنین، میانگین جرمی عبارت منبع در جهت y در طول حل بررسی شد تا اطمینان حاصل شود که هر مرحله زمانی دقت مورد نیاز را برآورده می کند.
این شبیه سازی به صورت وابسته به زمان (گذرا، Transient، ناپایا) انجام شده است.
نتایج شبیه سایز تجمع ذرات در زانویی خمیده (DDPM)

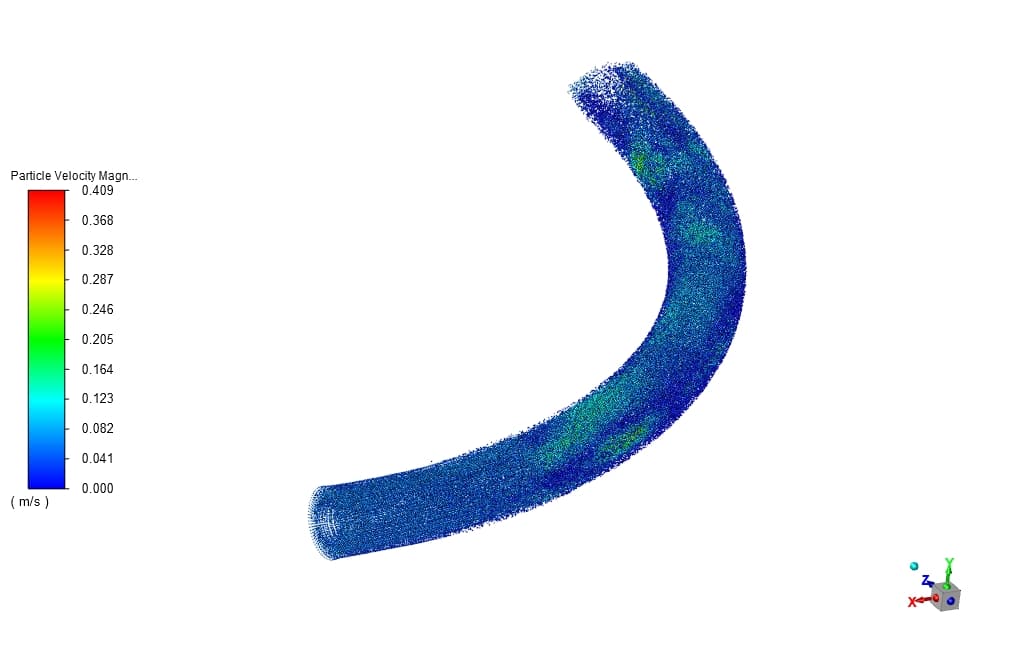

پس از آن، نتایج میدان فشار و سرعت برای ذرات و جریان هوا-سیال در زیر شکل‌ها نشان داده می‌شود. همانطور که مشاهده شد، با رسیدن جریان به بخش خم، سرعت هوا افزایش می یابد. همچنین دمای جریان نزدیک به دیواره داغ که دیواره داخلی است بیشتر از طرف دیگر لوله است. علاوه بر این، دمای داغ در طول زمان در بین جریان سیال و ذرات پخش شد. جالب توجه است، نتایج یکسانی از محاسبات ذرات DPM مشاهده شد: سرعت و فشار در مکان‌های دقیق بالاتر بود. علاوه بر این، خطوط جریان نشان می دهد که چندین گرداب در نزدیکی محل خم ایجاد شده است، که معمولا برای شبیه سازی فرسایش جالب است.
