مبدل حرارتی دو لوله با نوارهای بشقابی، شبیه سازی با انسیس فلوئنت
۳۶۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی مبدل حرارتی دو لوله با نوارهای بشقابی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه این پروژه در ANSYS Design Modeler طراحی شده و از نوارهای بشقاب و دیوار گرمایشی تشکیل شده است.
- هندسه در نرم افزار ANSYS Meshing مش بندی شده است.
- نوع مش استفاده شده برای این هندسه بدون ساختار است و تعداد سلول های محاسباتی 649800 است.
- معادله انرژی به منظور محاسبه توزیعات دمایی در این پروژه فعال شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه مبدل حرارتی دو لوله با نوارهای بشقابی
در این پروژه به شبیه سازی مبدل حرارتی دو لوله با نوارهای بشقابی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
مبدل حرارتی سیستمی است که برای انتقال حرارت بین دو یا چند سیال استفاده می شود. مبدل های حرارتی در هر دو فرآیند سرمایش و گرمایش استفاده می شوند. یک دیوار جامد ممکن است مایعات را برای جلوگیری از اختلاط جدا کند یا ممکن است در تماس مستقیم باشند. آنها به طور گسترده ای در گرمایش فضا، تبرید، تهویه مطبوع، نیروگاه ها، کارخانه های شیمیایی، کارخانه های پتروشیمی، پالایشگاه های نفت، پردازش گاز طبیعی و تصفیه فاضلاب استفاده می شوند. نمونه کلاسیک مبدل حرارتی در موتورهای احتراق داخلی یافت می شود. (مبدل حرارتی دو لوله با درج های نواری بشقاب) سیال در گردشی که به عنوان خنک کننده موتور شناخته می شود از طریق سیم پیچ های رادیاتور جریان می یابد و هوا از کنار سیم پیچ ها عبور می کند که خنک کننده را خنک می کند و هوای ورودی را گرم می کند. مثال دیگر هیت سینک است، یک مبدل حرارتی غیرفعال که گرمای تولید شده توسط یک دستگاه الکترونیکی یا مکانیکی را به یک محیط سیال، اغلب هوا یا خنک کننده مایع، منتقل می کند.
هندسه این پروژه در ANSYS Design Modeler طراحی شده و از نوارهای بشقاب و دیوار گرمایشی تشکیل شده است. سپس هندسه در نرم افزار ANSYS Meshing مشبک شده است و نوع مش استفاده شده برای این هندسه بدون ساختار است و تعداد سلول های محاسباتی 649800 است.
روش های استفاده شده

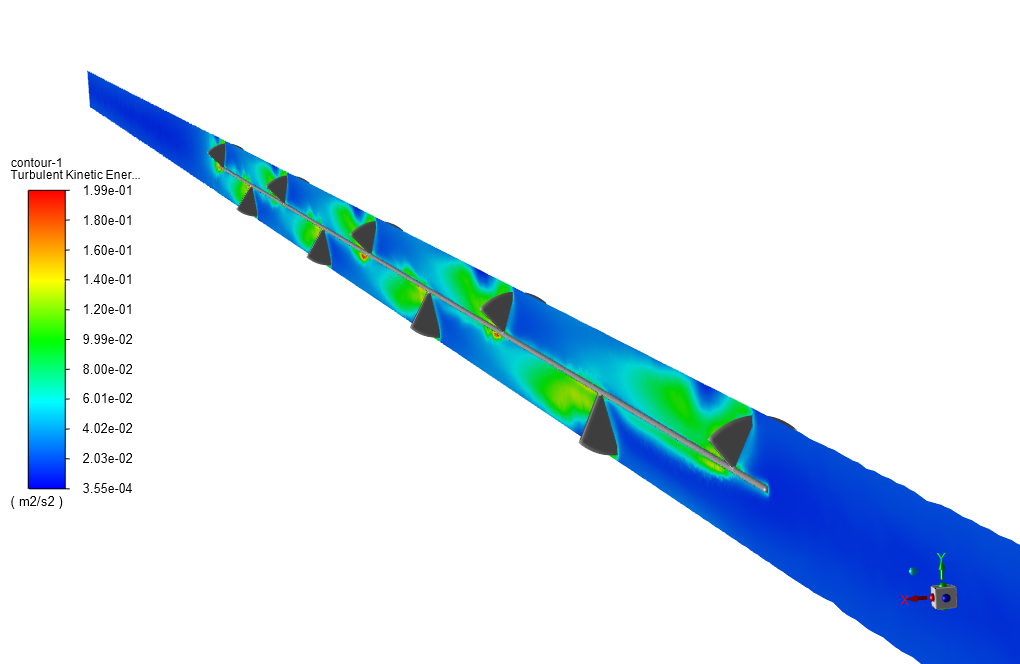

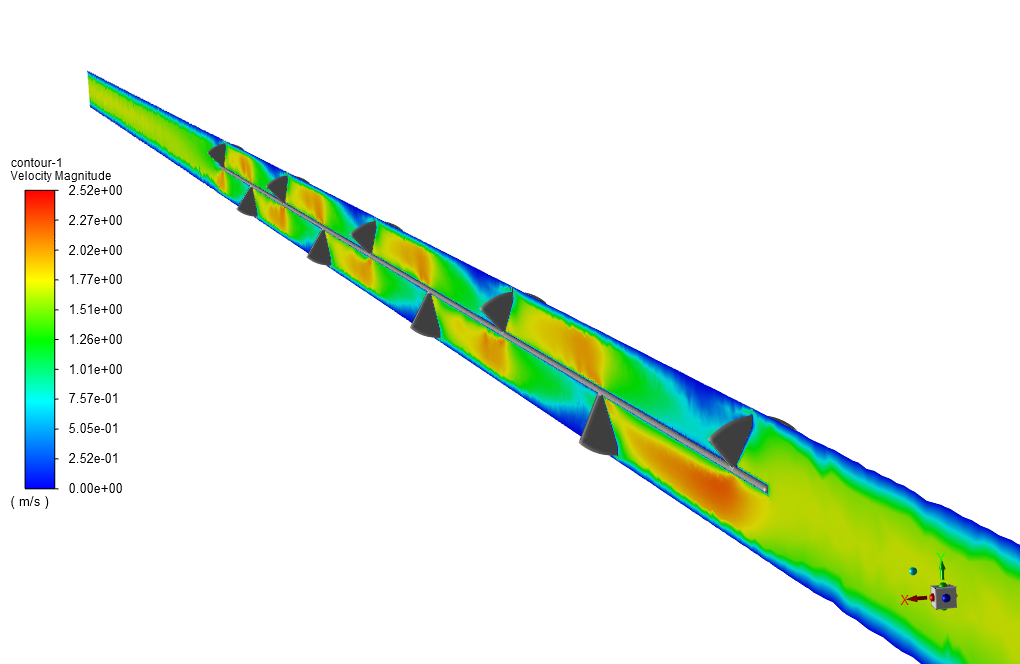

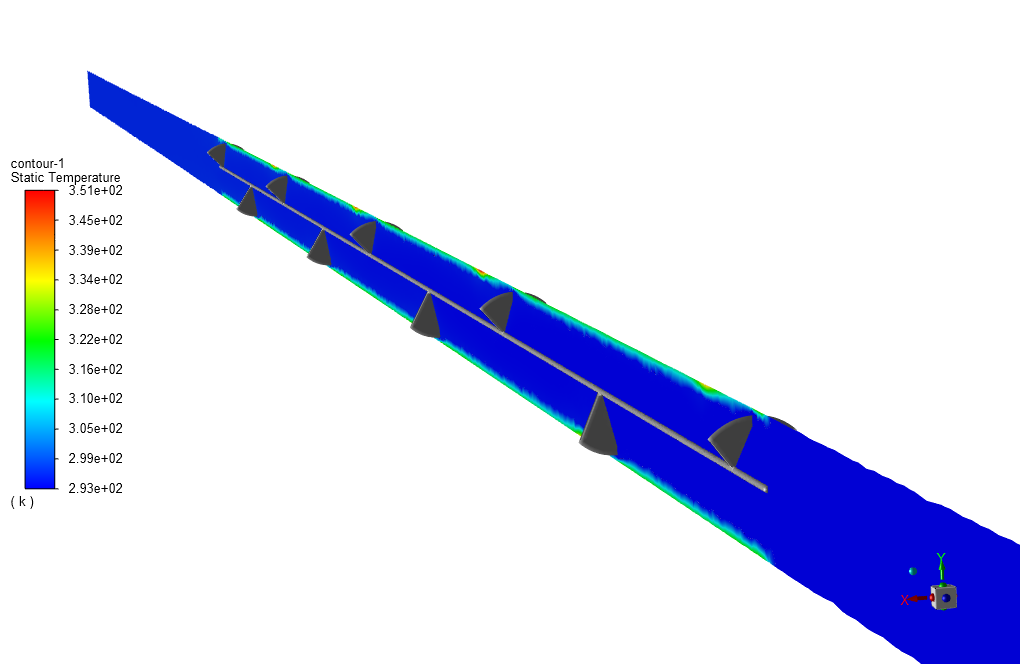

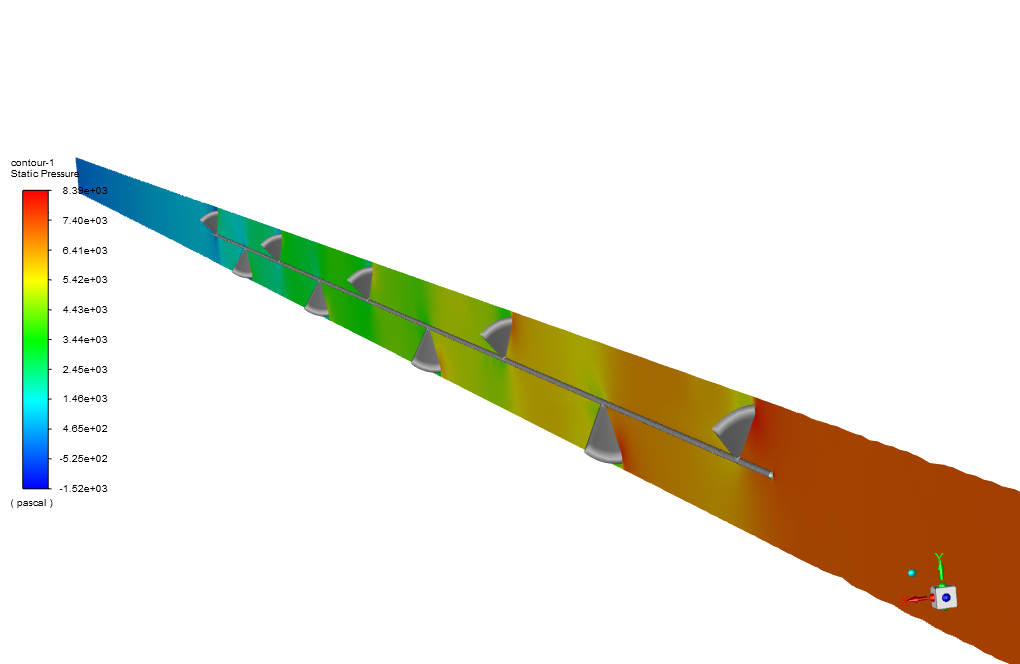

بدل حرارتی دوتایی از چندین بافل (نوار بشقابی) با دیواره گرم تشکیل شده است. جریان آب با دمای اولیه 293K و سرعتی معادل 1.537972m/s وارد لوله می شود. همچنین دیوار گرم شده در معرض شار حرارتی 200000W/m2 قرار دارد. معادله انرژی برای به دست آوردن توزیع دما در حوزه محاسباتی فعال می شود و مدل RNG k-epsilon برای حل معادلات جریان آشفته مورد بهره برداری قرار گرفته است.
