- در این پروژه به شبیه سازی اثر زلزله روی سد، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با استفاده از نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 812943 می باشد.
- این شبیه سازی به صورت ناپایا (وابسته به زمان، Transient، گذرا) انجام شده است.
- از مدل جریان چندفازی VOF برای شبیه سازی جریان آب و هوا استفاده کرده ایم.
- از تکنیک قاب مرجع چرخان با استفاده از یک یو دی اف (UDF) برای تعریف زلزله استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه اثر زلزله روی سد
در این پروژه به شبیه سازی اثر زلزله روی سد، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است. این مدل شامل یک منطقه محاسباتی است که شامل جریان آب و هوا است، بنابراین یک سد با شکل هندسی نامتقارن در این منطقه طراحی شده است. مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 812943 است.
روش های استفاده شده
در این پروژه از مدل جریان چندفازی VOF برای تعریف دو جریان هوا و آب استفاده کرده ایم.
از تکنیک Frame Motion برای تعریف فرآیند زلزله استفاده کرده ایم که در آن از UDF برای تعیین نوع حرکت و جابجایی ناحیه محاسباتی استفاده می شود.
این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
نتایج شبیه سازی اثر زلزله روی سد

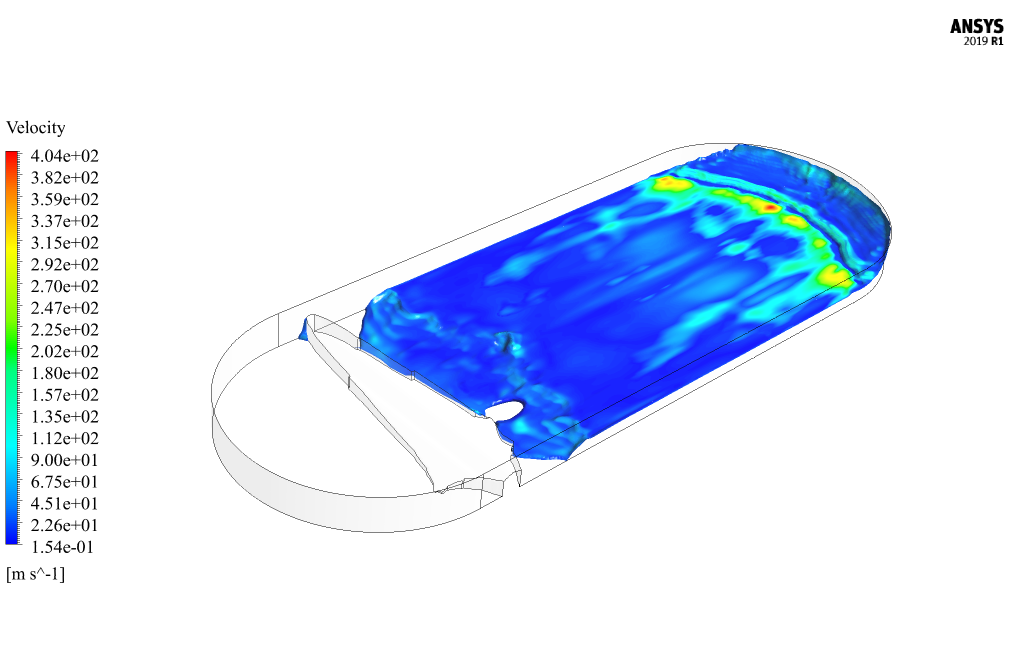

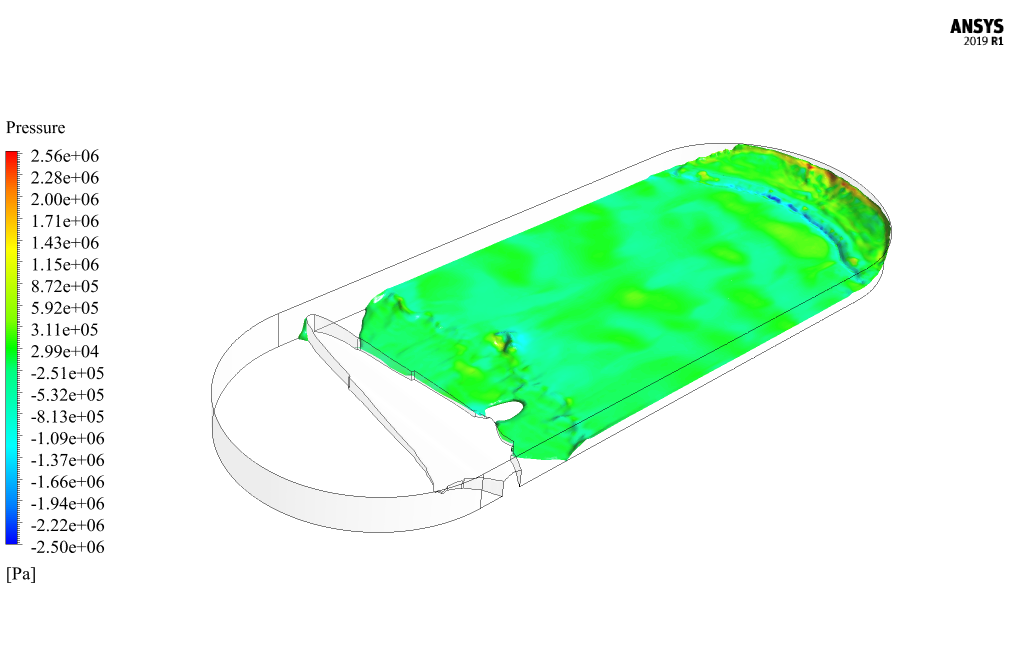

در پایان فرآیند حل، کانتورهای سه بعدی مربوط به کسر حجمی هر فاز آب و هوا به دست می آید. سپس با استفاده از ابزار Iso-Surface و با در نظر گرفتن مقدار کسر حجمی 0.5 برای هر فاز، تصویری سه بعدی از سطح آزاد جریان آب به دست می آید. با توجه به تصویر به دست آمده از سطح آزاد جریان آب می توان گفت جریان آب کاملا تحت تاثیر زلزله قرار گرفته و کاملا متلاطم شده است. شمارشگر فشار، سرعت و انرژی جنبشی تلاطم در سطح آزاد این آب به دست می آید. بررسی تغییرات فشار و سرعت در سطح آزاد آب نیز اثر زلزله را نشان می دهد. این خطوط منطبق بر ثانیه آخر فرآیند شبیه سازی یا لحظه پایانی زلزله است. علاوه بر این، خطوط دوبعدی فشار استاتیک و کشش دیواره روی سطح زمین و سطح سد به دست آمده است. همچنین نموداری از تغییرات میانگین فشار استاتیکی روی سطح سد در طول زمان به دست آمده است.
