سقوط اجسام در آب با مش متحرک، شبیه سازی با انسیس فلوئنت
۱,۴۵۸,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، جریان سیال در اطراف دو مکعب در حال سقوط به داخل آب به روش مش دینامیکی توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) شبیه سازی شده است.
- هندسه دو بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 8727 سلول می باشد.
- از مدل Dynamic Mesh برای اعمال تغییرات مش استفاده کرده ایم.
- ما از یک UDF برای تعریف حرکت مکعب ها به سمت سطح آب استفاده کرده ایم.
- از مدل چند فازی VOF برای تعریف آب و هوا استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه سقوط اجسام در آب با مش متحرک
در این پروژه، جریان سیال در اطراف دو مکعب در حال سقوط به داخل آب به روش مش دینامیکی توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) شبیه سازی شده است.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است. دو مکعب در داخل یک حوزه مربع قرار می گیرند و قرار است به دلیل شتاب گرانش در سیال بیفتند. مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است. علاوه بر این،تعداد سلول ها 8727 است.
روش های استفاده شده
در مسایلی که مکان و شکل سلول های مش تغییر می کند، استفاده از مدل مش پویا برای جلوگیری از افت شدید کیفیت عناصر الزامی است. روش‌های هموارسازی و دوباره‌سازی عناصر با کیفیت بالاتری را ایجاد می‌کنند که موارد قبلی ممکن است باعث خطا شوند و دیگر برای انجام محاسبات مفید نباشند. در ابتدا فرض می شود که دو مکعب ثابت در هوا نگه داشته می شوند و هنگامی که فرآیند شبیه سازی شروع می شود، برای برخورد با سطح آزاد آب و هوا سقوط می کنند.

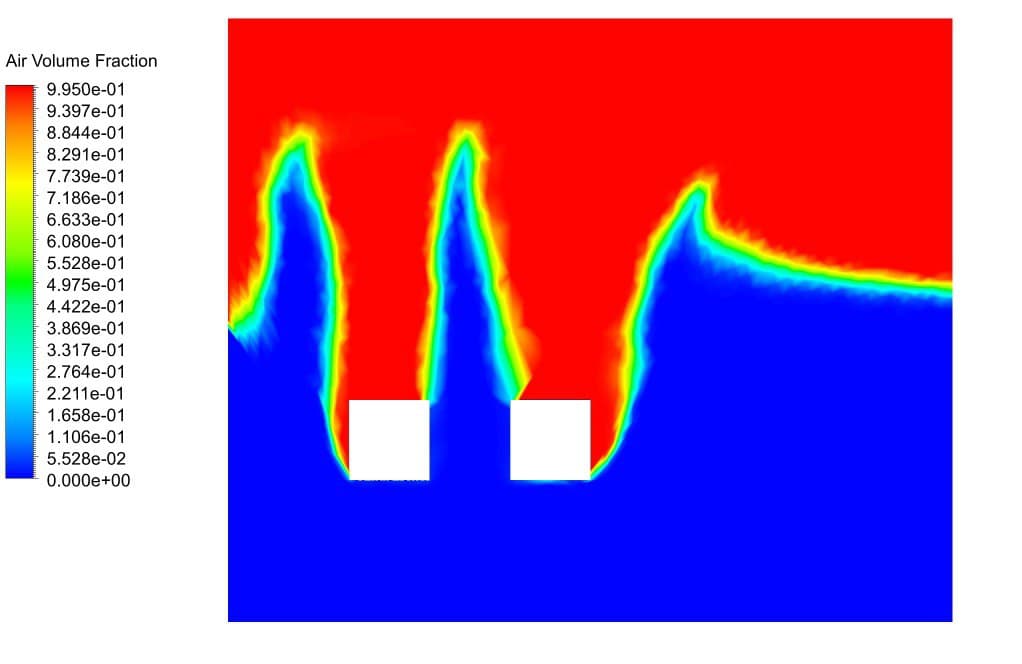

همانطور که گفته شد گزینه مدل VOF Multiphase می تواند دو فاز آب و هوا را شبیه سازی کند. علاوه بر این، یک UDF برای تحمیل حرکت مکعب ها به سمت سطح آب بر اساس شتاب گرانشی استفاده می شود. در نهایت از مدل استاندارد k-epsilon برای حل معادلات سیال آشفته استفاده شده است.
نتایج شبیه سازی سقوط اجسام در آب

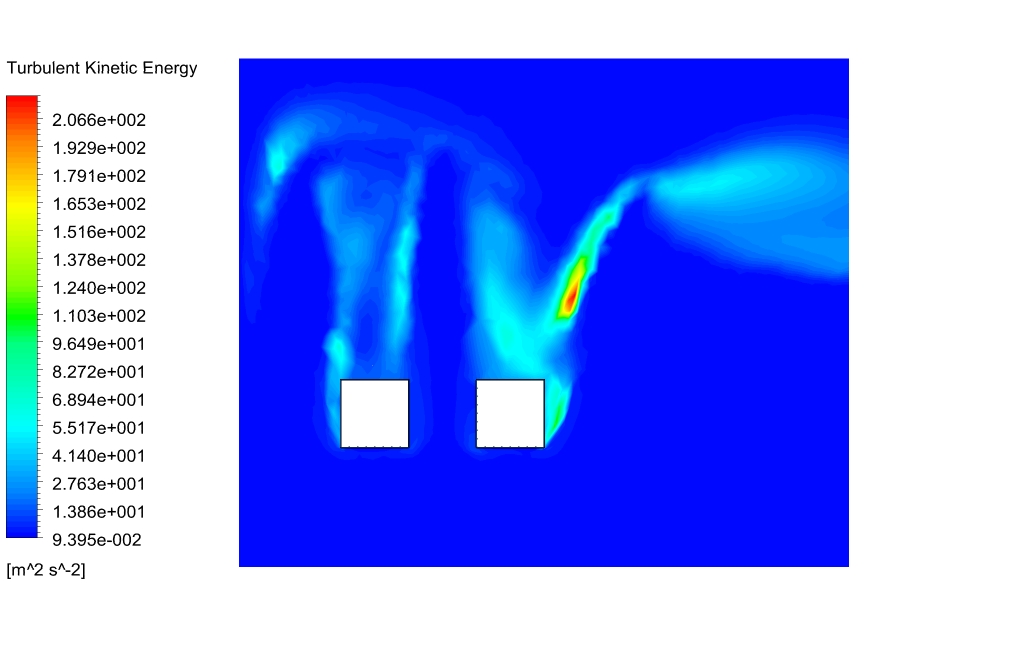

در پایان فرآیند حل، کانتورهای دوبعدی مربوط به سرعت، فشار، ویسکوزیته آشفته و خطوط جریان در داخل حوزه محاسباتی به دست آمدند. همانطور که از کانتورها مشخص است، به دلیل حرکت مکعب ها و پدیده شل شدگی، فشار در طول حرکت مکعب ها افزایش یافته است. فشار در گوشه تیز مخزن و مکعب ها حداکثر مقدار خود و حداقل مقدار در طول های عمودی مکعب ها (به دلیل جدا شدن جریان به دلیل حرکت مکعب ها در سیال) است. کانتور انرژی جنبشی همچنین نشان می‌دهد که میانگین انرژی جنبشی ناشی از گردابه‌ها (گرداب‌هایی که در اثر حرکت مکعب‌ها در سیال ایجاد می‌شوند) در اطراف مکعب‌ها بیشتر از مناطق دیگر است. حرکت مکعب ها منجر به تلاطم بیشتر در جریان و تشکیل گرداب ها شده است.
