عملکرد آیرودینامیکی فن استیج (جریان محوری)
۱,۰۹۸,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی عملکرد آیرودینامیک فن مرحله ای (جریان محوری) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 757886 سلول می باشد.
- از تکنیک Frame Motion برای تعریف حرکت چرخشی استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه عملکرد آیرودینامیکی فن استیج (جریان محوری)
در این پروژه، به شبیه سازی عملکرد آیرودینامیک فن مرحله ای (جریان محوری) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
روش های استفاده شده

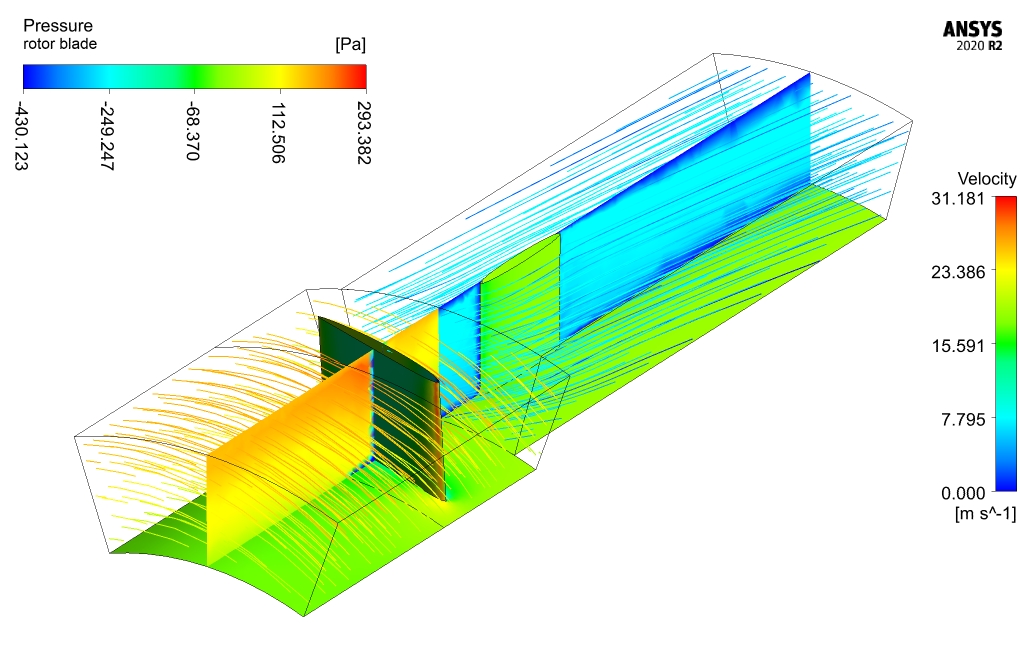

فن استیج دستگاه رایجی است که برای ایجاد جریان هوای ثابت در کاربردهای صنعتی استفاده می‌شود که در فرآیند خنک‌سازی قسمت‌های تازه رنگ‌شده بدن مورد استفاده قرار می‌گیرد. شرایط مرزی دوره ای مرحله فن واقعی را با کمترین هزینه محاسباتی شبیه سازی می کند. دو بخش شامل روتور و استاتور است. روتور که دارای یک تیغه داخلی است، با سرعت زاویه ای ثابت می چرخد و هوا را با سرعت بالا به داخل منطقه استاتور هدایت می کند. تیغه درون استاتور جهت جریان را تغییر می دهد تا مجبور شود از استاتور تقریباً نرمال به سطح خروجی خارج شود. چرخش دامنه روتور با استفاده از ماژول MRF با سرعت زاویه ای برابر با 1800rpm شبیه سازی شده است. دامنه استاتور ثابت است. علاوه بر این، مدل استاندارد k-epsilon برای حل معادلات جریان سیال آشفته استفاده می شود.
