سیستم گرمایش از کف (یکنواخت) اتاق، شبیه سازی با انسیس فلوئنت
۳۶۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی به شبیه سازی سیستم گرمایش از کف یکنواخت یک اتاق با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه در نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 93280 سلول است.
- در این پروژه از مدل گاز ایده آل استفاده شده است و انتقال حرارت جا به جایی با در نظر گرفتن نیروی شناوری شبیه سازی شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه سیستم گرمایش از کف
در این پروژه، به شبیه سازی به شبیه سازی سیستم گرمایش از کف یکنواخت یک اتاق با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. این سیستم گرمایشی در کف اتاق تعبیه شده است که به عنوان منبع گرما عمل می کند. فرض بر این است که این سیستم دارای شار حرارتی ثابت 166.6 W/m2 می باشد. دیواره های جانبی و سقف دارای ضخامت 0.2 متر از جنس چوب است که دارای انتقال حرارت همرفتی با محیط بیرون می باشد . دمای هوای محیط 280 کلوین و ضریب انتقال حرارت جا به جایی 10 W/m2.K در نظر گرفته شده است.
هندسه سه بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است. مدل فعلی شامل یک اتاق به شکل مکعب مستطیل با ابعاد 4 متر * 3 متر * 3.3 متر است. شبکه بندی آن با استفاده از نرم افزار ANSYS Meshing انجام شده است. نوع شبکه ساختار یافته است و تعداد سلول های محاسباتی آن 93280 سلول می باشد.
روش های استفاده شده
گرانش به مدل اعمال شده است و هوای داخل اتاق به عنوان یک گاز ایده آل در نظر گرفته شده است. همچنین معادله انرژی جهت محاسبه تغییرات دمایی فعال شده است.
نتایج شبیه سازی سیستم گرمایش از کف

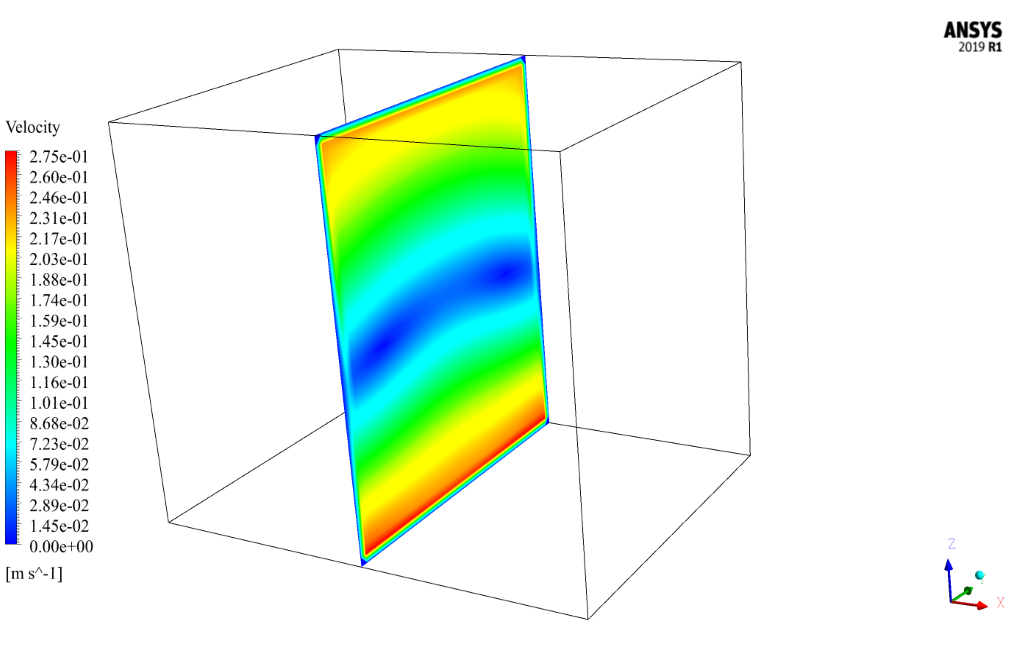

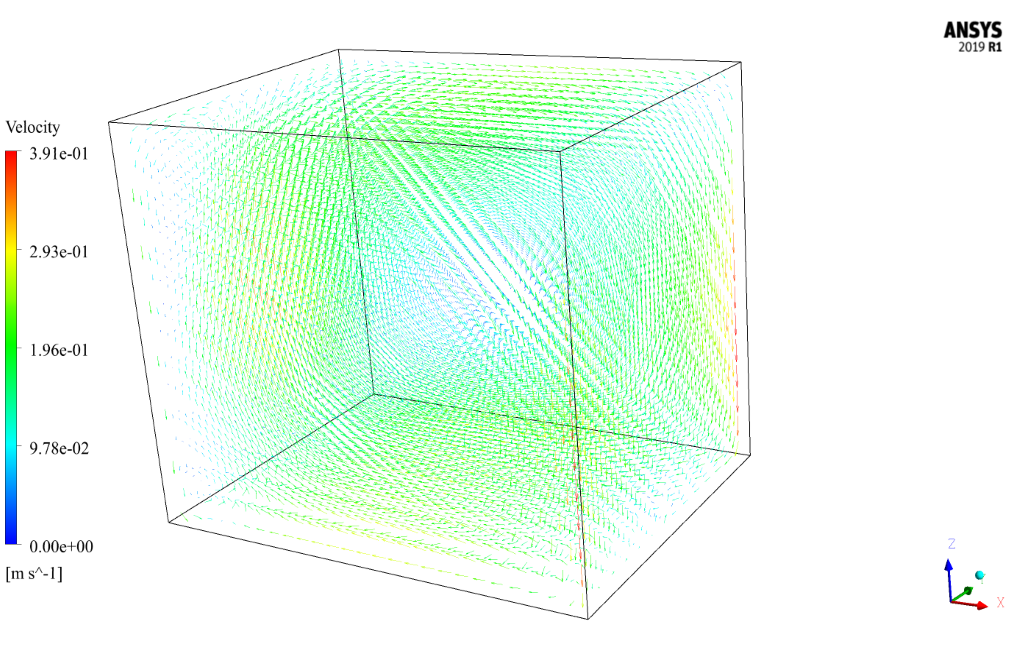

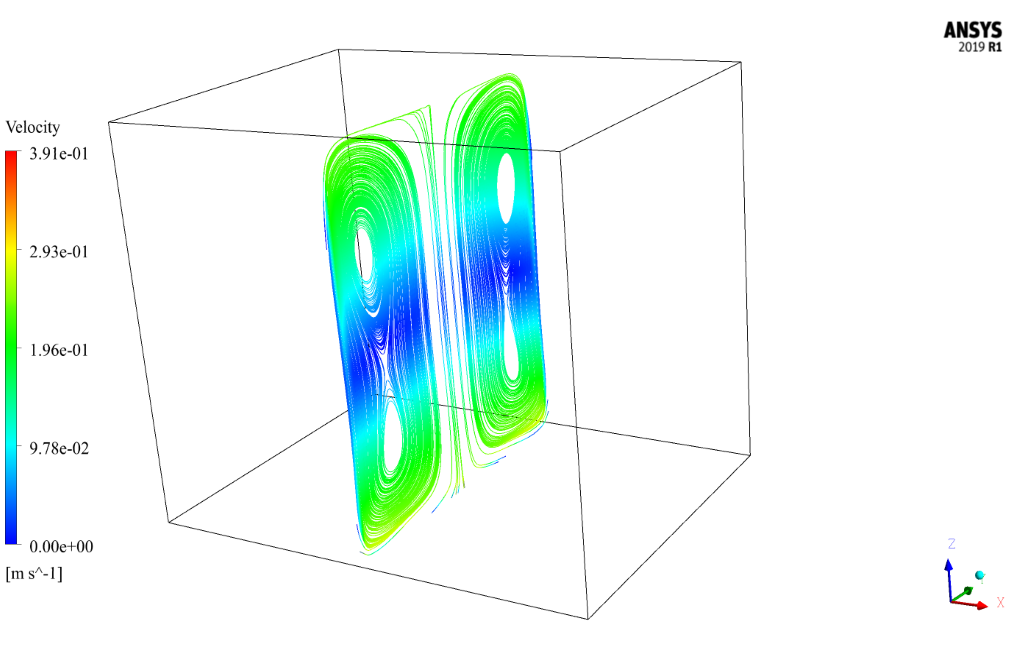

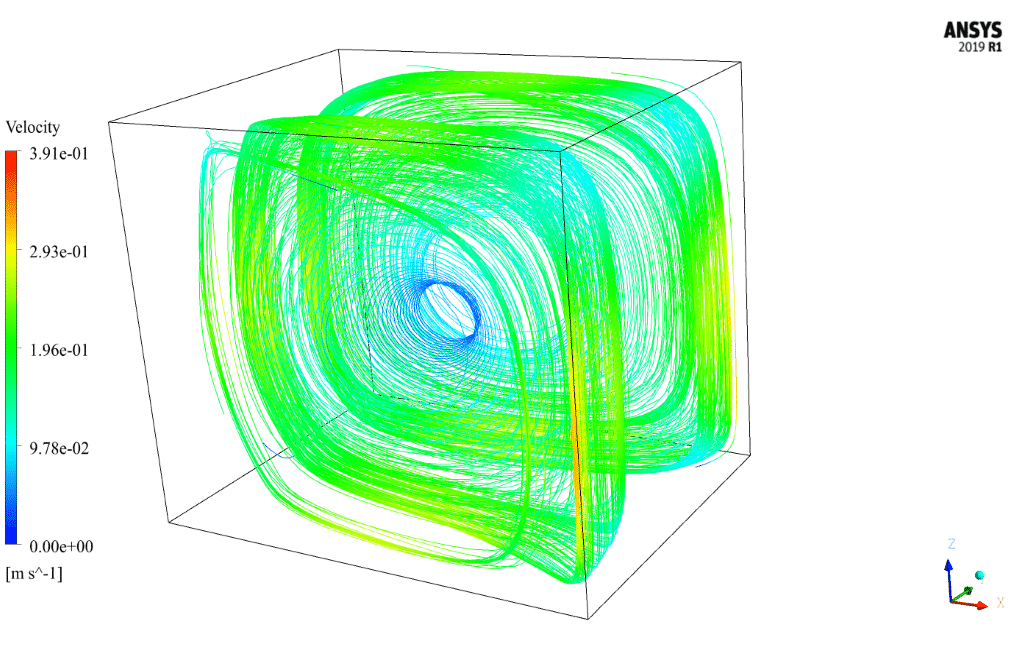

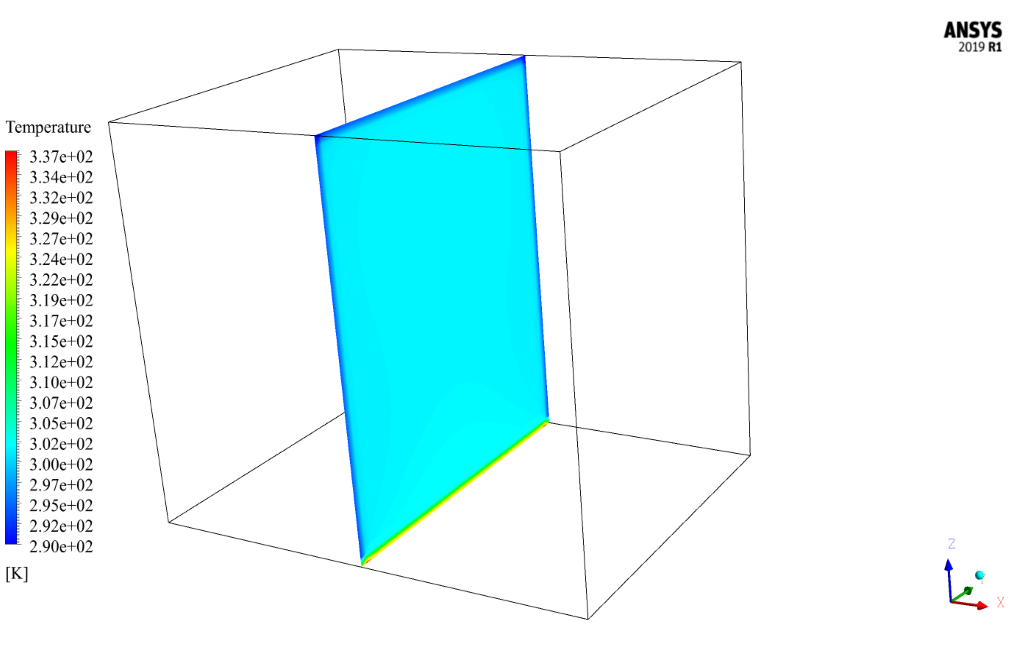

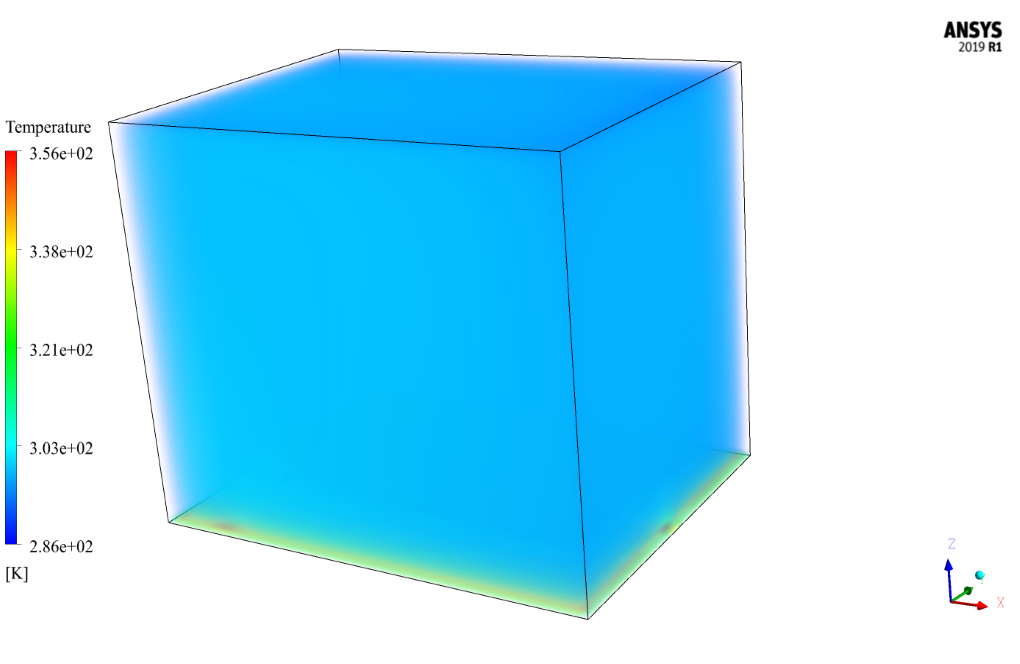

هدف از این مطالعه بررسی میزان انتقال حرارت از طریق سیستم گرمایش از کف به داخل اتاق با استفاده از همرفت طبیعی (جا به جایی طبیعی) و اثر شناوری است. کانتور سرعت اثر شناوری را بر جریان هوا در داخل اتاق نشان می دهد. همچنین، با کانتور توزیع دما، به راحتی می‌توان حداکثر دما را در نزدیکی کف و افزایش دما را در اتاق به دلیل یکنواخت بودن سیستم گرمایش از کف مشاهده کرد.
