انژکتور سوخت، جریان سه فاز، شبیه سازی با انسیس فلوئنت
۷۲۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی یک انژکتور سوخت با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار گمبیت طراحی شده است.
- مش بندی این پروژه را با نرم افزار گمبیت انجام داده ایم.
- نوع مش ساختار یافته است و تعداد سلول های محاسباتی 932107 سلول می باشد.
- از مدل جریان چندفازی Mixture برای این شبیه سازی استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه انژکتور سوخت، جریان سه فاز
در این پروژه به شبیه سازی یک انژکتور سوخت با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
به طور کلی، انژکتور سوخت سیستمی از مجرا و نازل است که برای هدایت جریان یک سیال پرفشار استفاده می شود، به طوری که یک سیال با فشار پایین تر در جت وارد شده و از طریق یک مجرا به ناحیه ای با فشار بالاتر منتقل می شود. این یک پمپ سیال دینامیک است که هیچ قطعه متحرکی به جز دریچه ای برای کنترل جریان ورودی ندارد. انژکتور بخار یک کاربرد معمولی از اصل مورد استفاده برای رساندن آب سرد به دیگ در برابر فشار آن است که با استفاده از بخار زنده یا خروجی خود، جایگزین هر پمپ مکانیکی می شود. در این پروژه یک انژکتور سوخت جریان سه فاز شبیه سازی شده است. این مخلوط از مایع، هوا و بخار تشکیل شده است. مایع از طریق انژکتور با سرعت 20 متر بر ثانیه وارد ناحیه محاسباتی می شود و یک جریان جت در داخل آن تشکیل شده است.
هندسه این پروژه با نرم افزار Gambit ترسیم شده است. هندسه شامل یک محفظه احتراق شامل یک انژکتور سوخت و یک ورودی هوا می باشد. سپس توسط همین نرم افزار مش بندی شده است. مش ساختاریافته است و تعداد سلول های محاسباتی 932107 سلول می باشد.
روش های استفاده شده
در این شبیه سازی از سه سیال در ناحیه محاسباتی استفاده شده است. این سه فاز شامل هوا، مایع و بخار است. سپس از مدل چند فازی استفاده می شود. از آنجایی که مرز جدایی بین فازها مشخص نیست، از مدل مخلوط (Mixture Model) استفاده می شود. در این مدل چند فازی، فازها کاملاً مخلوط می شوند. هوا به عنوان فاز اولیه و بخار و مایع به عنوان فاز ثانویه تعریف می شود.
نتایج شبیه سازی انژکتور سوخت

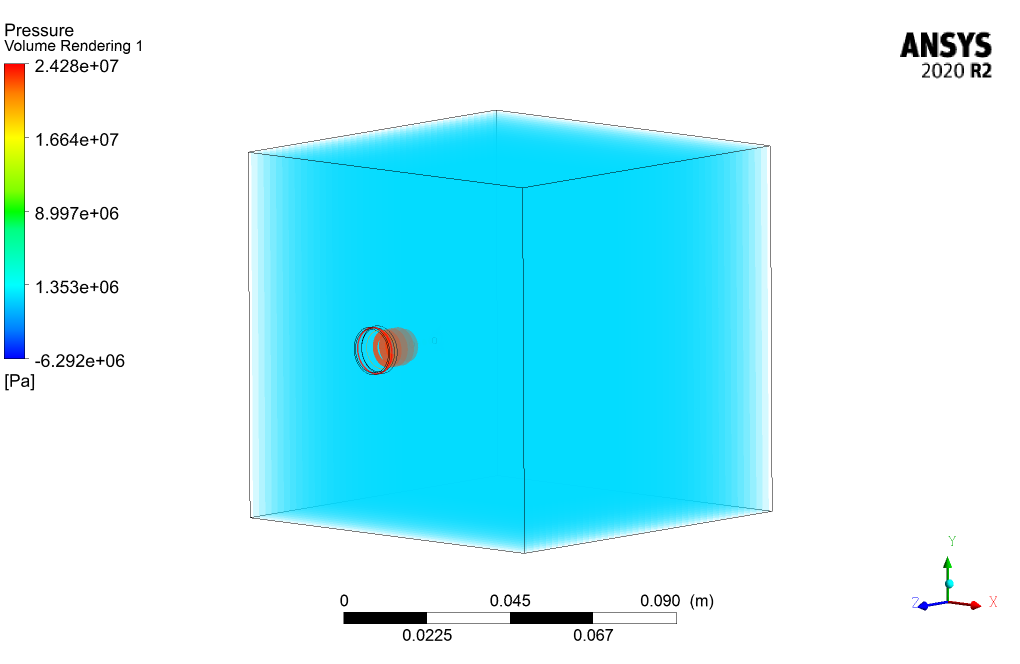

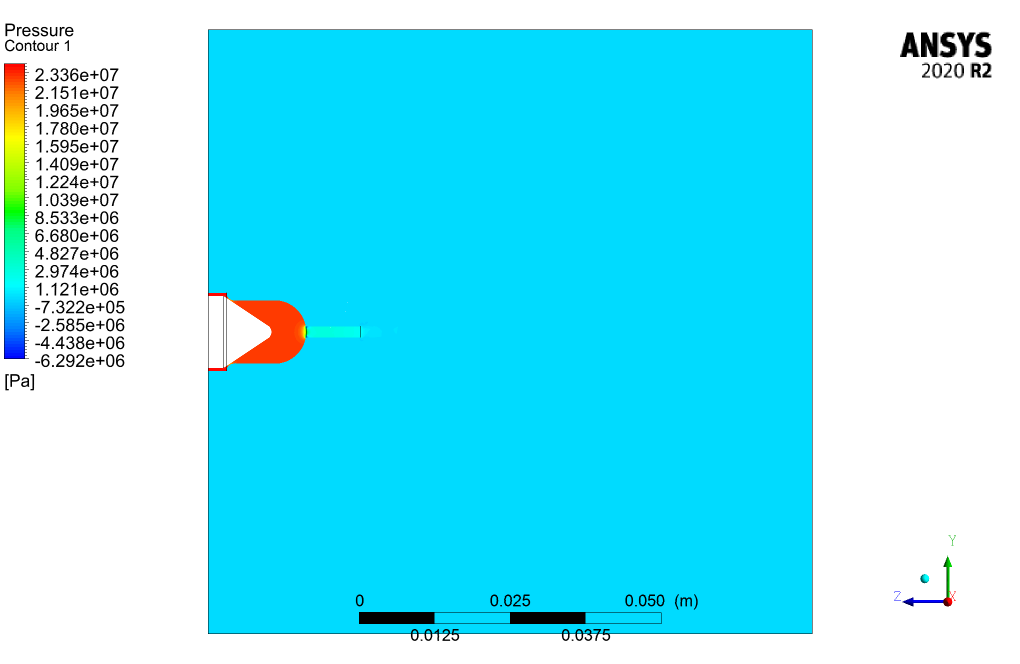

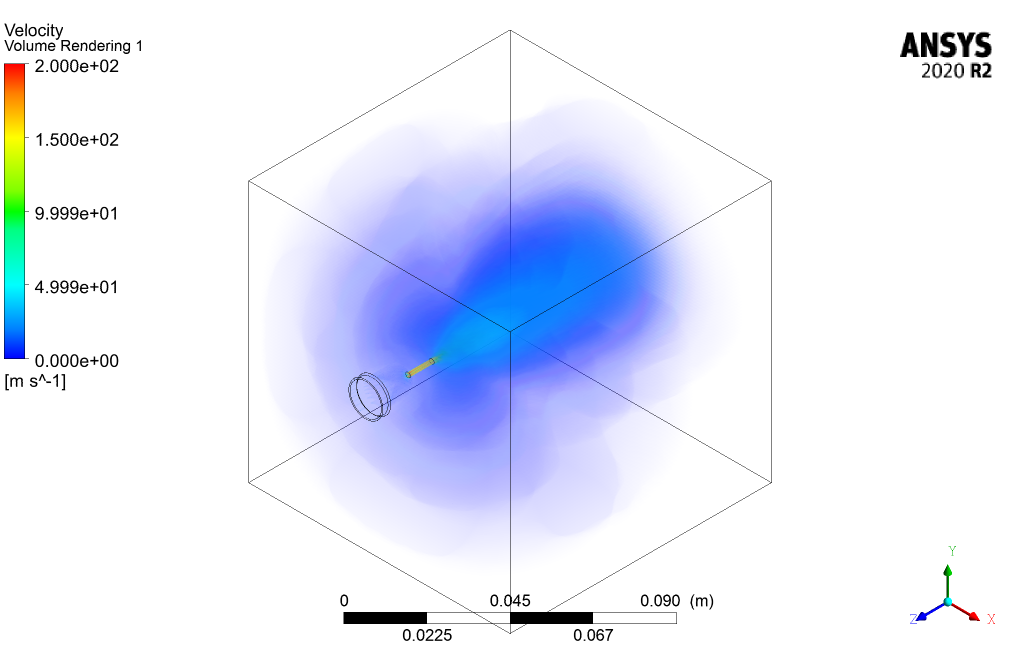

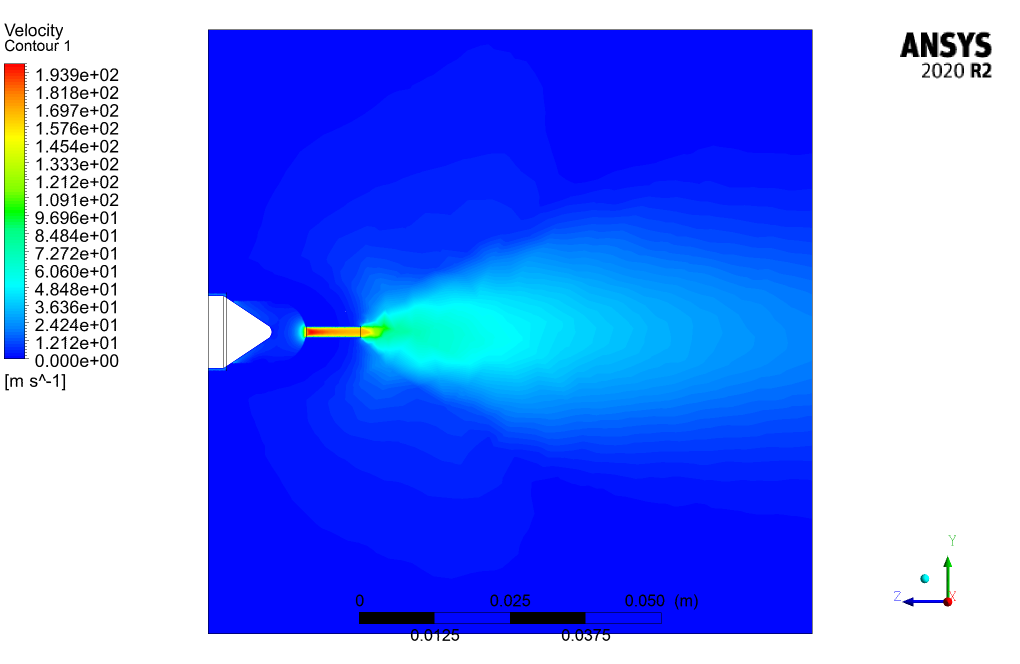

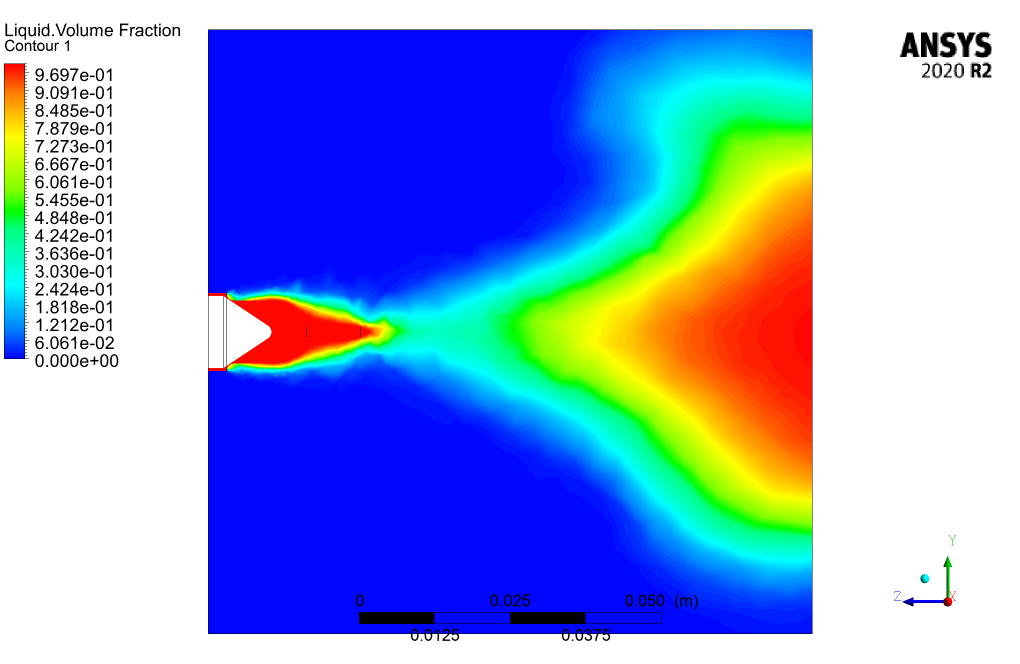

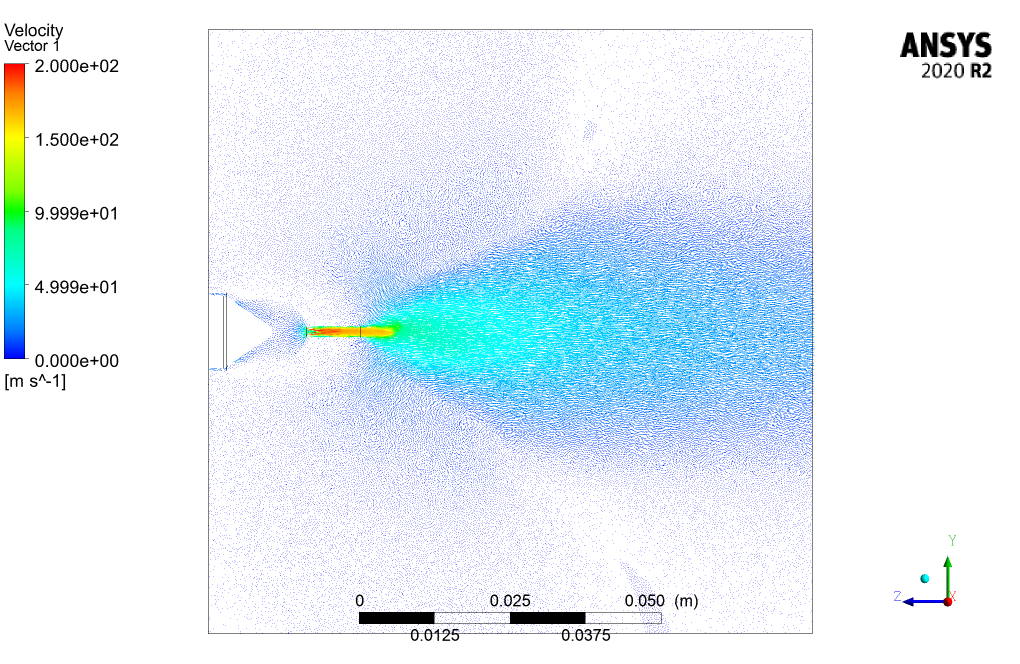

پس از شبیه سازی، کانتورهای فشار، سرعت و کسر جرمی مایع، هوا و بخار به دست می آید. کانتورها نشان می دهد که جریان مایع با سرعت و فشار زیاد وارد محفظه احتراق می شود و سپس به طور کامل در داخل این فضا پخش می شود. مقایسه کانتور هر فاز مخلوط تأیید می کند که مدل سازی جریان چند فازی به درستی انجام شده است.
