خنک کننده هیت سینک، شبیه سازی با انسیس فلوئنت
۳۶۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی خنک کننده هیت سینک، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده و تعداد سلول های محاسباتی 168480 سلول می باشد.
- معادله انرژی برای در نظر گرفتن انتقال حرارت فعال شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه خنک کننده هیت سینک
در این پروژه به شبیه سازی خنک کننده هیت سینک، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. در مدل حاضر، سطحی به عنوان منبع حرارتی با شار حرارتی معادل 600000 W/m2 در پایین مدل قرار دارد که وظیفه تولید حرارت مداوم را بر عهده دارد. روی این سطح یک جسم جامد با چندین ردیف شیار موازی برای انجام فرآیند خنک سازی سطوح با دمای بالا قرار گرفته است. ماده جامد استفاده شده در مدل آلومینیوم است زیرا آلومینیوم خاصیت انتقال حرارت بسیار خوبی دارد.

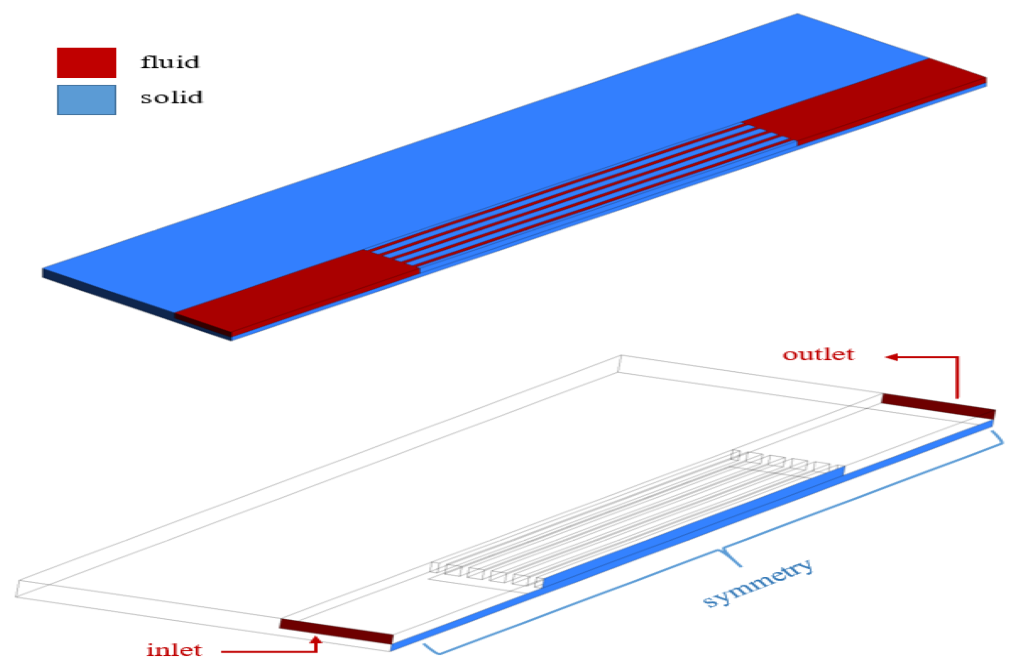

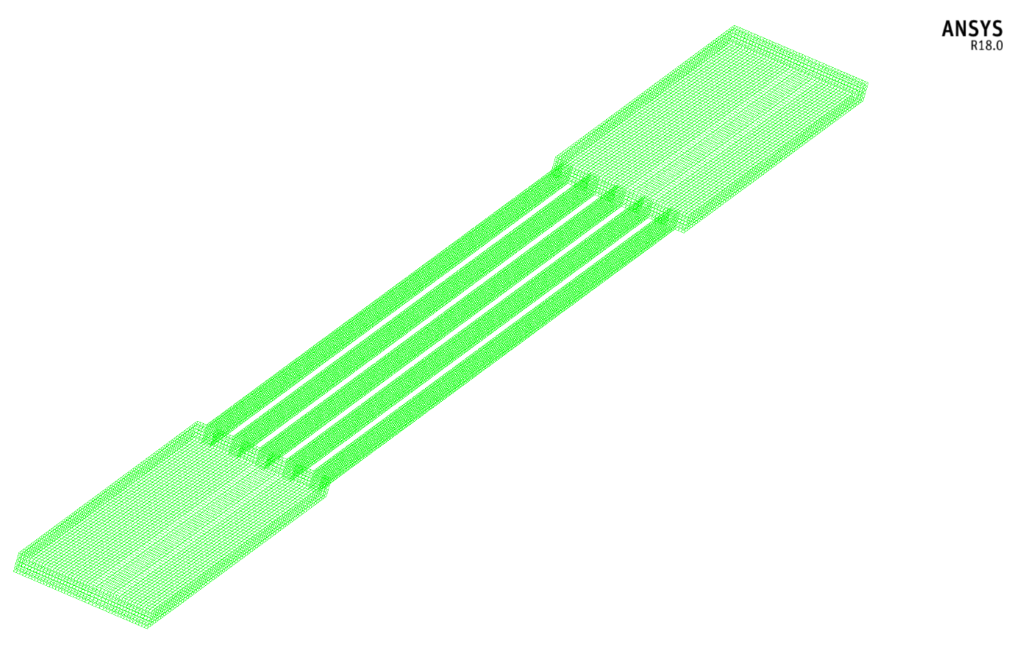

هندسه سه بعدی مدل حاضر توسط نرم افزار ANSYS Design Modeler طراحی شده است. از آنجایی که مدل حاضر متقارن است، مدل به صورت نیمه متقارن طراحی شده است. مدل حاضر از یک هیت سینک شامل یک قسمت جامد و یک قسمت سیال تشکیل شده است. مش بندی مدل حاضر توسط نرم افزار ANSYS Meshing انجام شده است. ساختار مش به صورت یکنواخت و منسجم و تعداد سلول های محاسباتی 168480 می باشد.
روش های استفاده شده
با توجه به تراکم ناپذیری جریان، از حلگر Pressure-based استفاده کرده ایم. نوع حل پایا بوده و از اثرات جاذبه صرف نظر شده است.
نتایج شبیه سازی خنک کننده هیت سینک

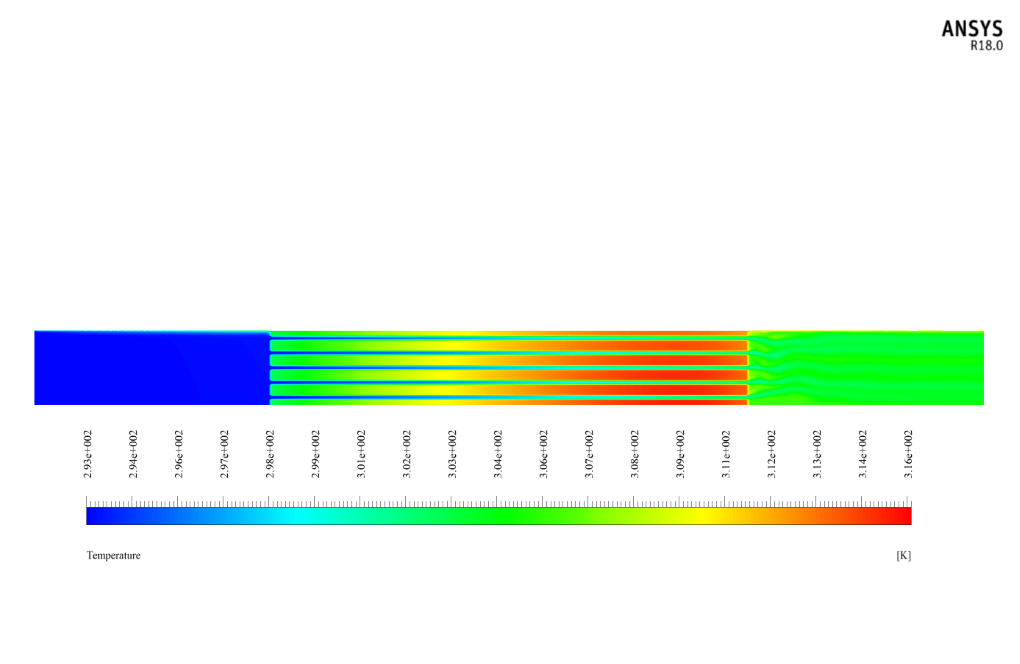

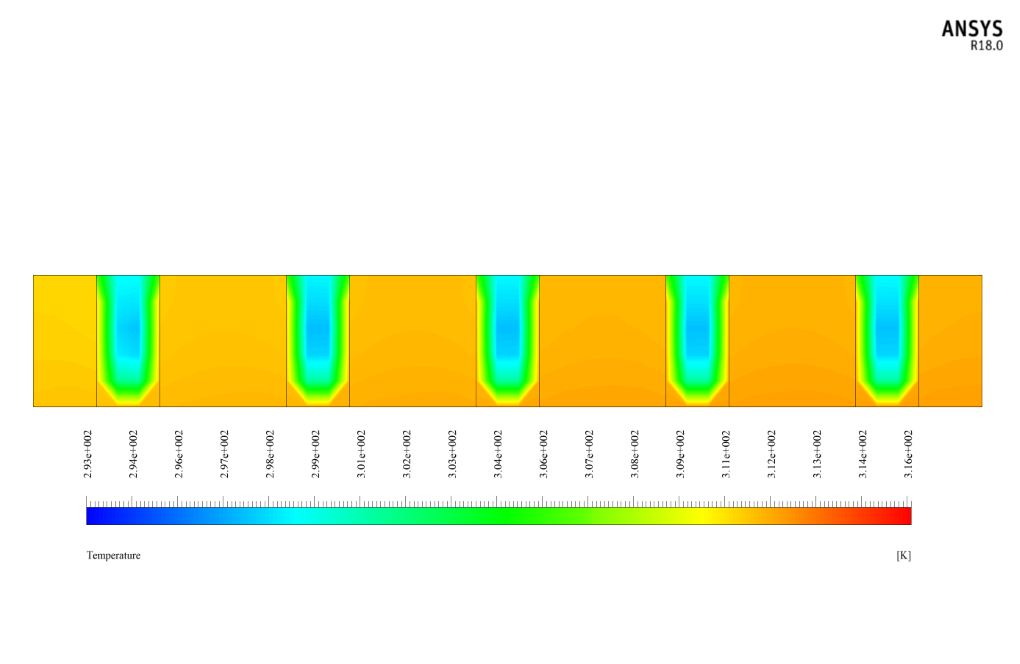

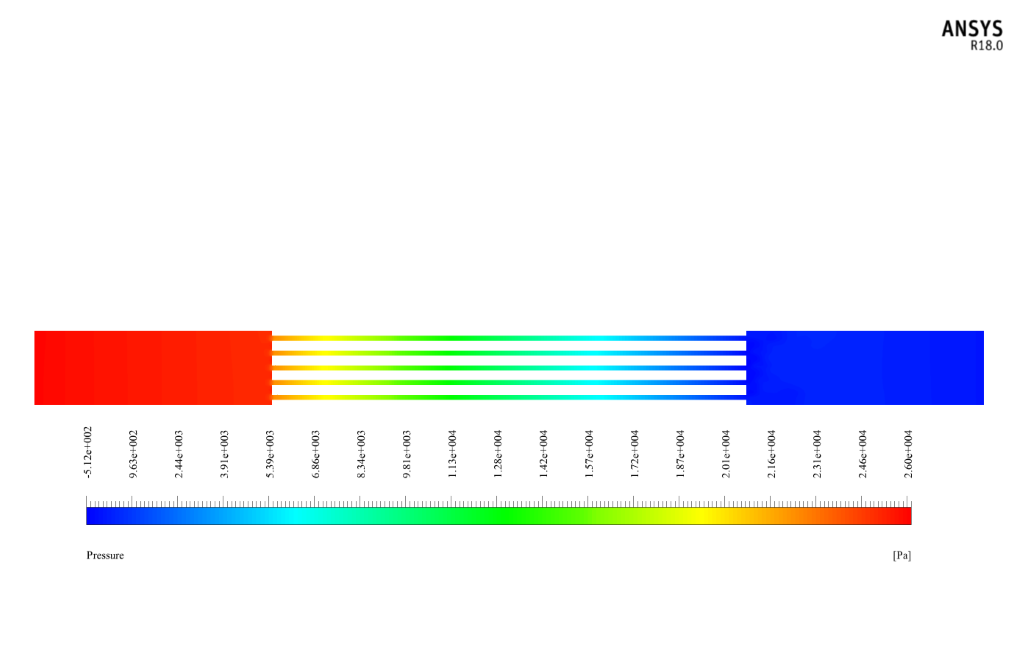

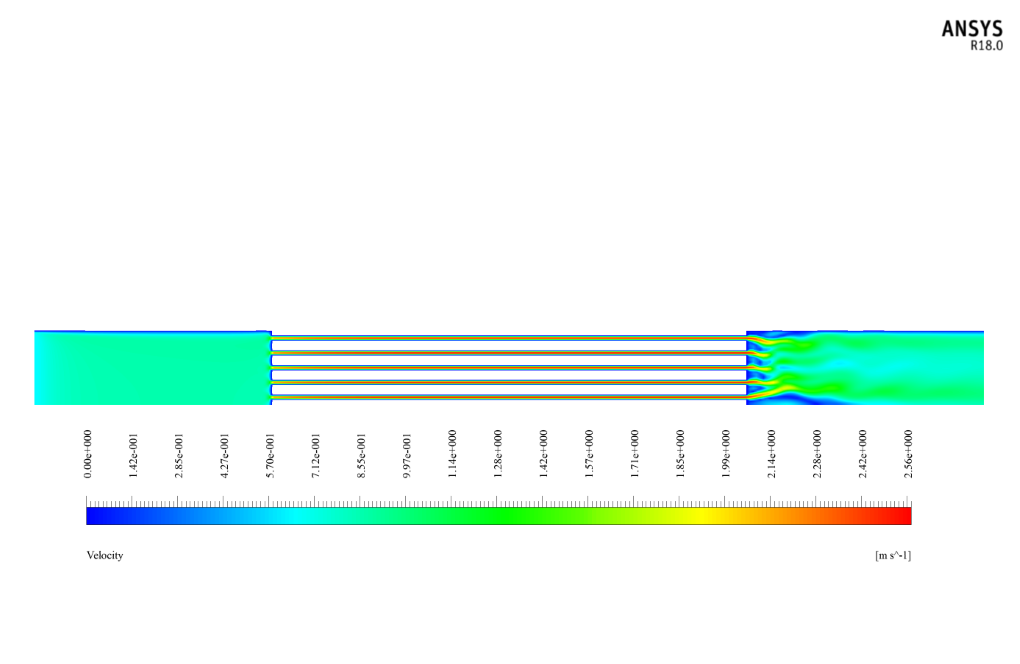

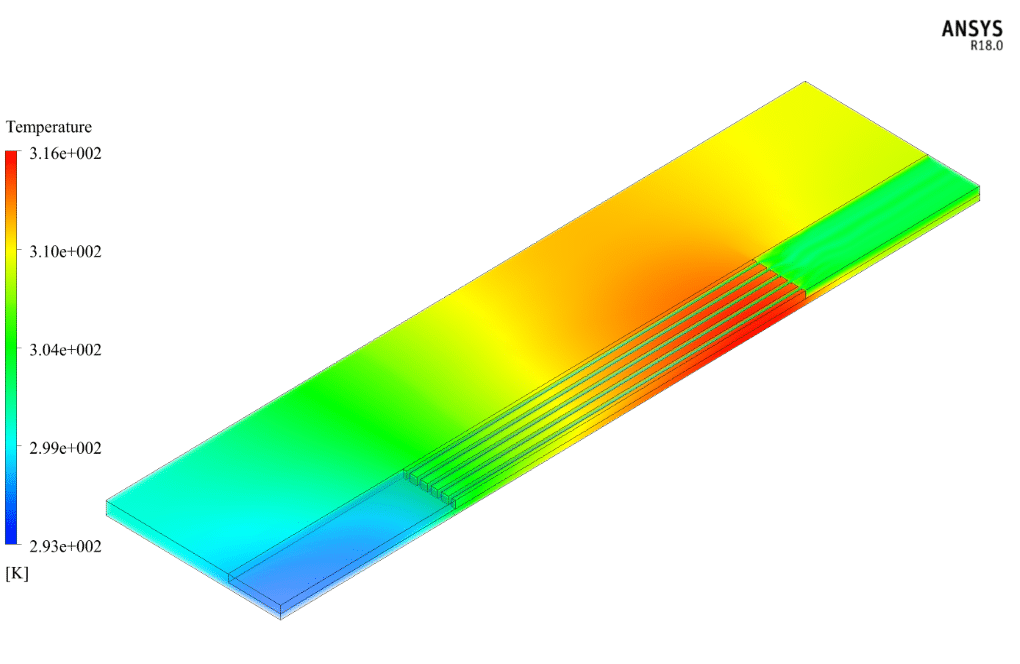

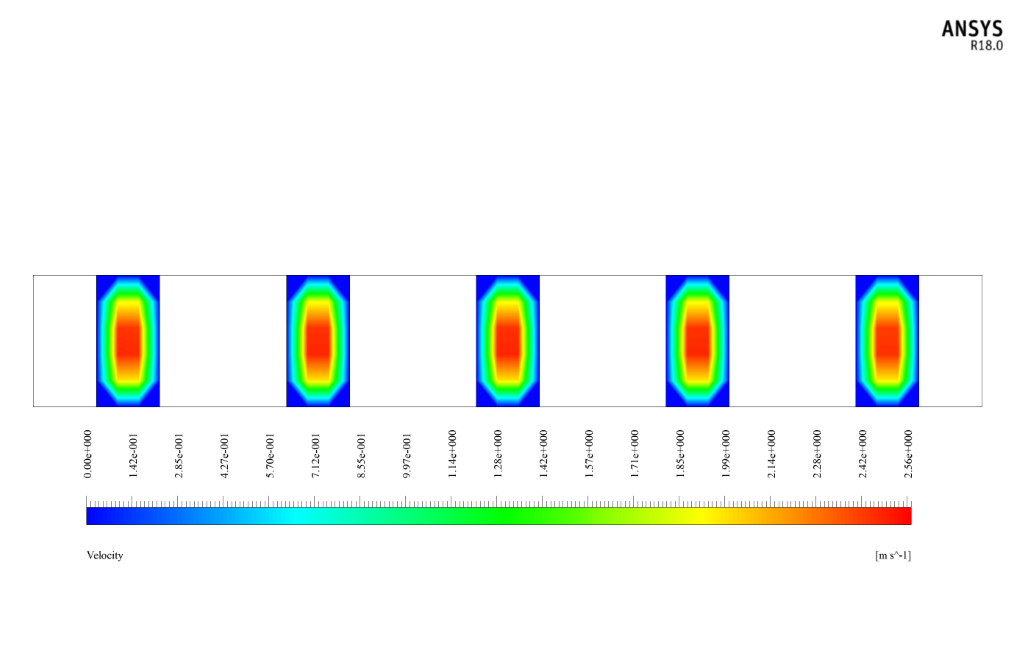

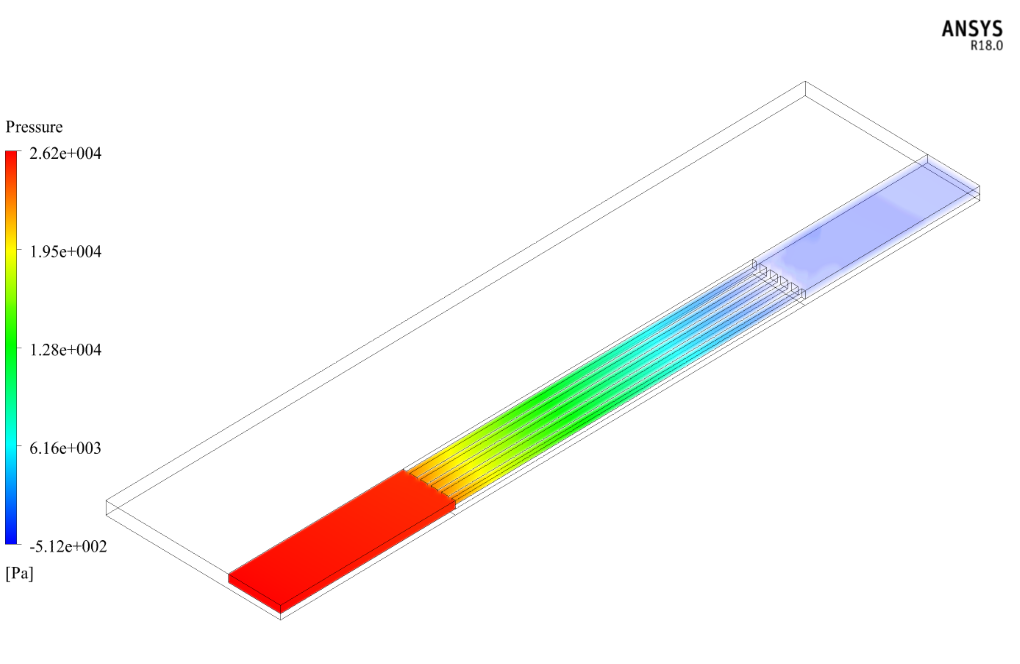

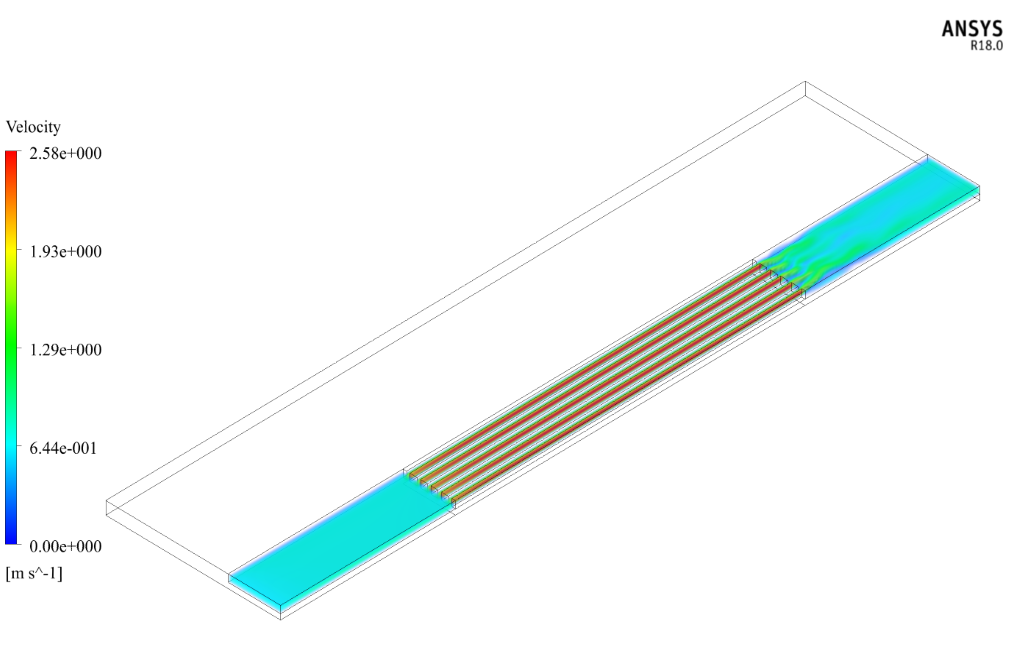

روی این جسم جامد و در فضای بین این شیارهای موازی، آب جریان می یابد تا گرما را از سطوح جامد به آب منتقل کند، بنابراین وجود این شیارها باعث افزایش سطح تماس جسم جامد و جریان آب و در نتیجه فرآیند خنک شدن می شود. تقویت می شود. افت فشار از طریق هیت سینک از طریق کانتور فشار مشخص است. همچنین دما نقش اصلی شیارهای مذکور را در فرآیند خنک سازی نشان می دهد. هنگام عبور از شیارهای هیت سینک سرعت جریان آب افزایش می یابد و دما کاهش می یابد.
