  • در این پروژه، به شبیه سازی جداکننده گردابه هیدرودینامیکی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است.
  • ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم.
  • نوع مش بدون ساختار است. تعداد سلول های محاسباتی 472707 است.
  • در این پروژه از مدل چندفازی اویلری استفاده شده است.
  • این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه جداکننده گردابه هیدرودینامیکی

در این پروژه، به شبیه سازی جداکننده گردابه هیدرودینامیکی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. مدل فعلی مربوط به یک جداکننده گردابی هیدرودینامیکی عمودی است. قسمت استوانه ای بدنه این دستگاه عمودی 0.3 متر قطر و 0.63 متر ارتفاع دارد. در این مدل یک لوله برای جریان ورودی در قسمت میانی بدنه و دو لوله خروجی در قسمت پایین مدل و در قسمت بالایی بدنه مدل قرار گرفته است.
ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم و نوع مش بدون ساختار است. تعداد سلول های محاسباتی 472707 است.
این جداکننده‌های گردابی هیدرودینامیکی (HDVS)، می‌توانند ذرات محلول در یک سیال را از سیال پایه جدا کنند. ساختار این دستگاه ها به گونه ای است که جریان محلول ورودی به سیستم به طور قابل توجهی چرخش می یابد. این چرخش زیاد جریان باعث می شود مسیر حرکت سیال در داخل سیستم به میزان قابل توجهی طولانی تر شود. این طولانی شدن مسیر جریان حلال فرصتی را برای جداسازی ذرات معلق در سیال و ته نشین شدن آنها در سیستم فراهم می کند. . پدیده تعلیق ذرات و رسوب به عنوان جریان جامد-مایع شبیه سازی شده است. در شبیه سازی حاضر، جریان آب به عنوان یک سیال پایه با چگالی 1000 kg.m-3 و ویسکوزیته 0.001 kg.m-1.s- تعریف شده است.
فاز ثانویه به صورت ذرات با چگالی 1060 kg.m-3 و ویسکوزیته 0.0046 kg.m-1.s-1 تعریف شده است. پراکندگی ذرات در مایع پایه به صورت دانه ای و قطر ذرات 0.000006 متر تعریف می شود. جریان آب و ذرات محلول آن با سرعت 0.36 m.s-1 از طریق یک مجرای میانی وارد دستگاه می شود. در حالی که کسر حجمی جریان آب برابر با 0.4 و کسر حجمی ذرات محلول برابر با 0.6 است. در نهایت این محلول پس از انجام فرآیند جداسازی، مجاری خروجی را در بالای دستگاه (برای عبور آب) و پایین دستگاه (برای ته نشینی ذرات) ترک می کند.

روش های استفاده شده

در این پروژه از مدل چندفازی اویلری استفاده شده است. این مدل پیچیده ترین مدل برای تعریف جریان های چندفازی می باشد. زیرا مجموعه ای معادلات تکانه و بقای هر فاز را به طور مستقل حل می کند. از مدل اویلری در کاربردهایی مانند ستون های حباب، جریان های قطره ای، جریان های پر از ذرات با کسر حجمی بیش از 10 درصد، انتقال پنوماتیک برای جریان های دانه ای، مایع، بستر های سیال برای جریان های گاز جامد، جریان های دوغاب استفاده می شود. پدیده تعلیق ذرات و رسوب به عنوان جریان جامد-مایع. در شبیه سازی حاضر، جریان آب به عنوان یک سیال پایه با چگالی 1000 kg.m-3 و ویسکوزیته 0.001 kg.m-1.s- تعریف شده است.

این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.

نتایج شبیه سازی جداکننده گردابه هیدرودینامیکی

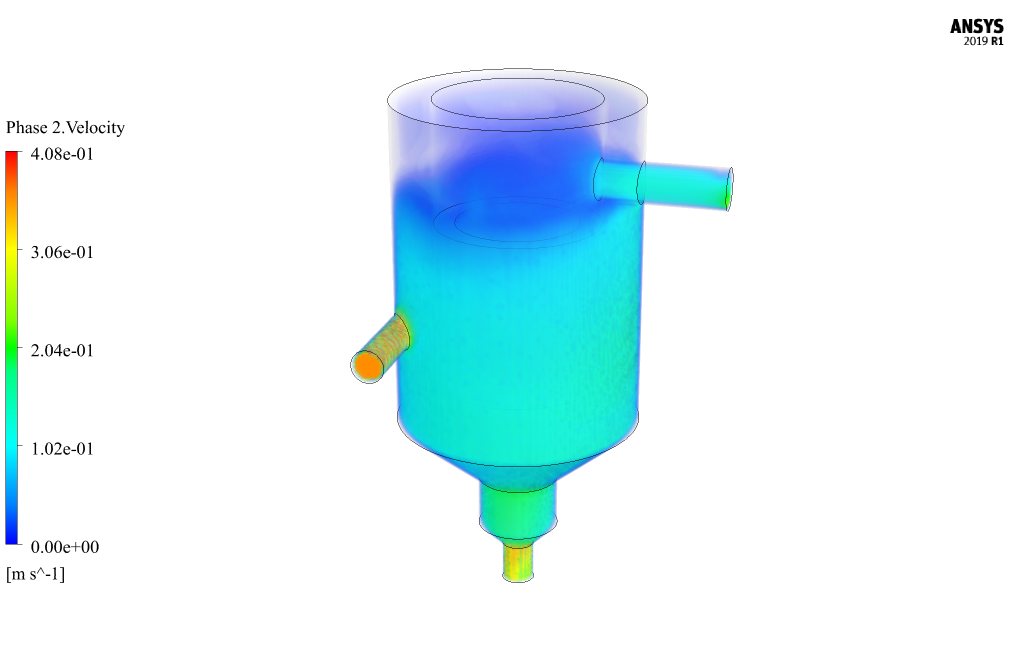

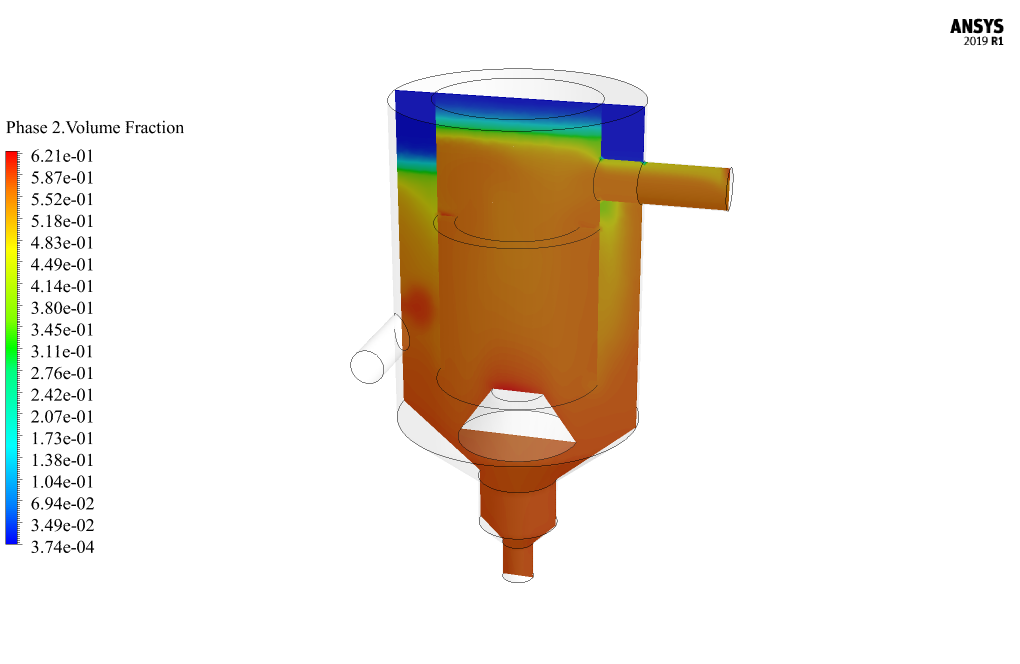

در پایان فرآیند حل، کانتورهای دوبعدی و سه بعدی مربوط به فشار مخلوط، سرعت سیال پایه، سرعت ذرات محلول و کسر حجمی سیال پایه و ذرات محلول به دست می‌آید. همانطور که از تصاویر مشخص است می توان گفت که جریان آب به سمت خروجی بالایی دستگاه و جریان ذرات ته نشین شده به سمت خروجی پایینی دستگاه هدایت می شود. این نشان می دهد که عملکرد سیستم خوب است و وظیفه اصلی خود را در جداسازی ذرات محلول از سیال پایه نشان می دهد.
