پروانه یک موتور الکتریکی، تجزیه و تحلیل جریان هوا، شبیه سازی با انسیس فلوئنت

توضیحات

شرح پروژه پروانه یک موتور الکتریکی، تجزیه و تحلیل جریان هوا

در این پروژه به شبیه سازی پروانه یک موتور الکتریکی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

 توربوماشین ها که به عنوان ماشین های سیال نیز شناخته می شوند، به طور گسترده در صنعت استفاده می شوند. بنابراین، مطالعه رفتار آنها در محیط سیال اطراف آنها ضروری است. توربوماشین ها به دو دسته کلی تقسیم می شوند. گروه اول انرژی را به سیال منتقل می کنند و گروه دوم کار می کنند و از سیال انرژی می گیرند و آن را به اشکال مختلف به سیستم منتقل می کنند. نمونه های گروه اول فن ها و کمپرسورها هستند و توربین های بادی و آبی را می توان به عنوان دسته دوم نام برد. پروانه موتورهای الکتریکی نیز نوعی توربوماشین است که در دسته اول قرار می گیرد. بررسی حرکت پره های این گونه موتورها در جریان سیال اطراف آنها می تواند به تجزیه و تحلیل رفتار آنها و در نهایت بهبود طراحی و انتخاب مواد مورد استفاده در این تیغه ها کمک کند.

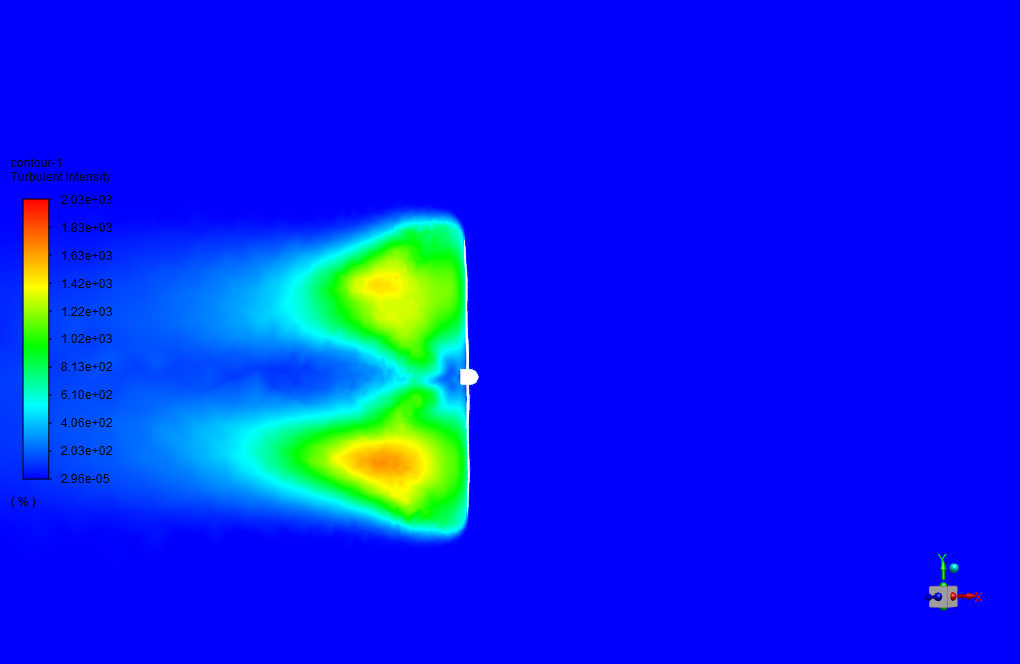

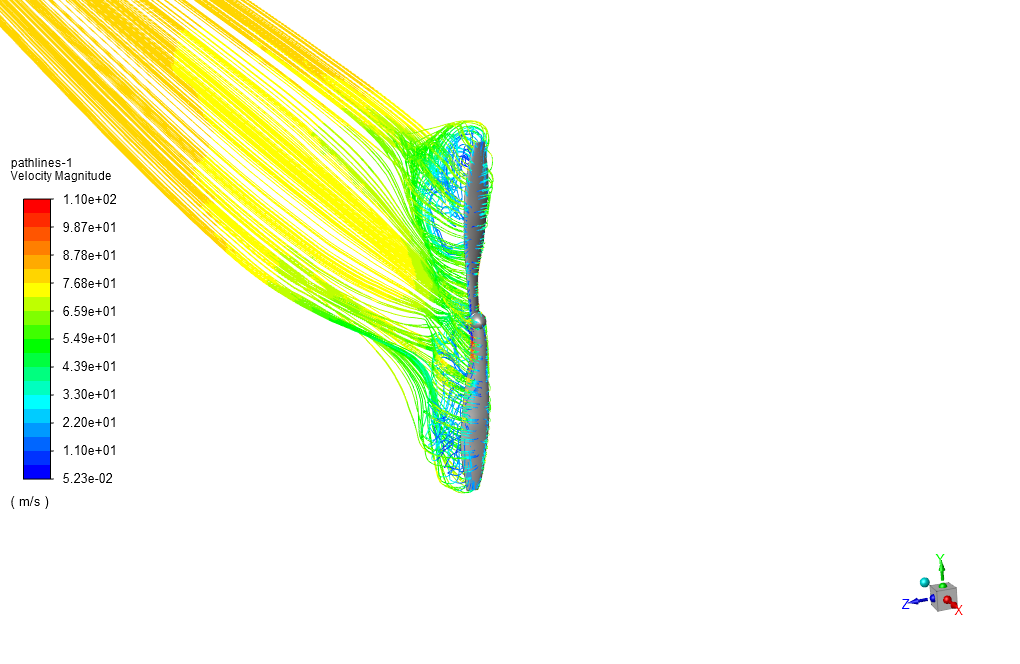

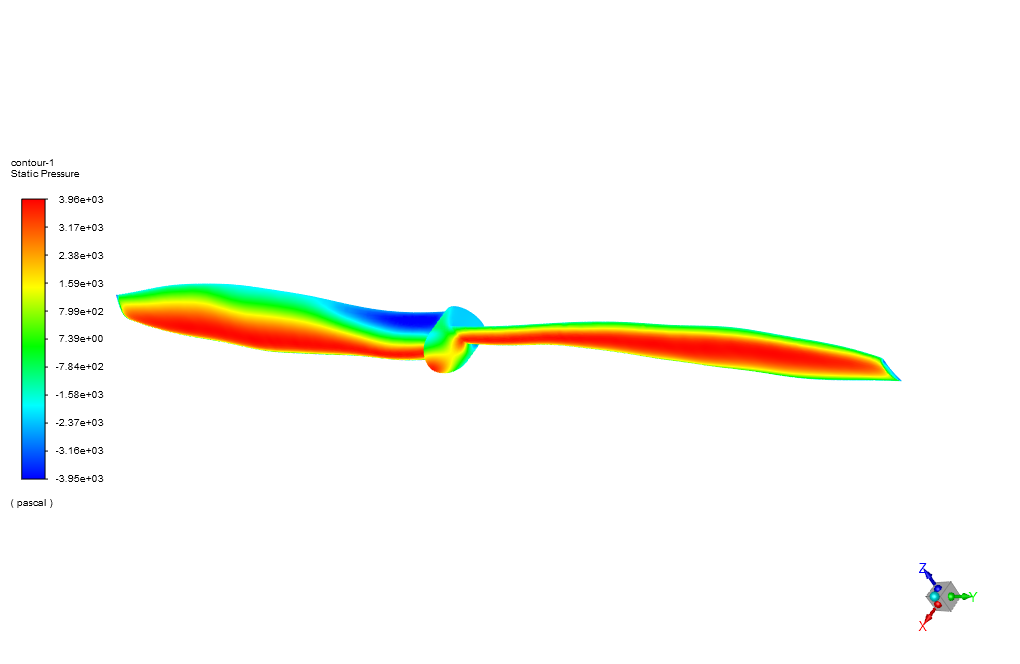

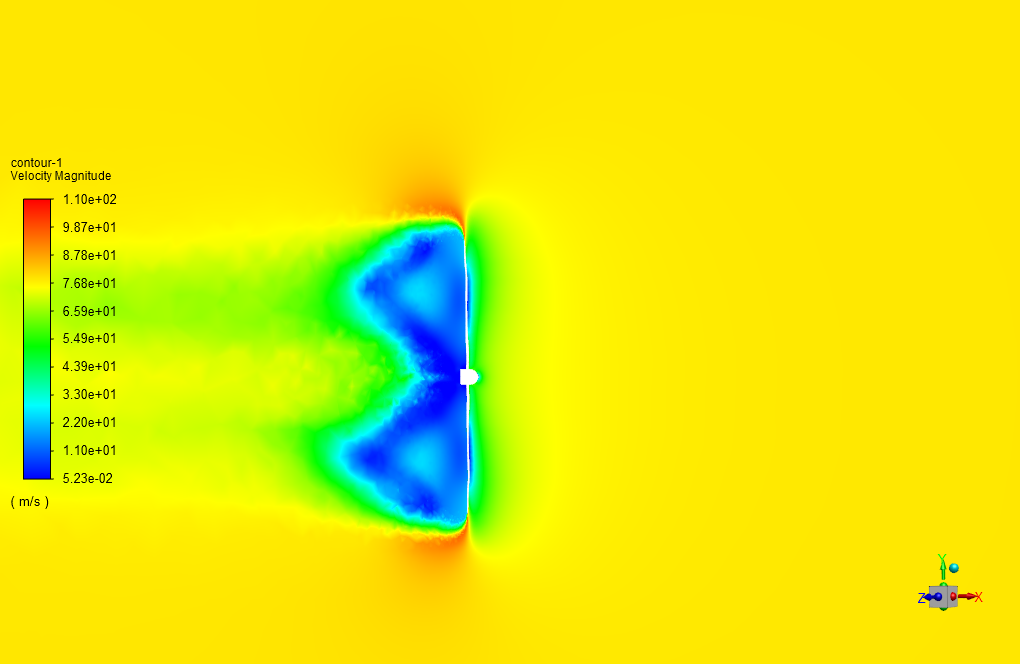

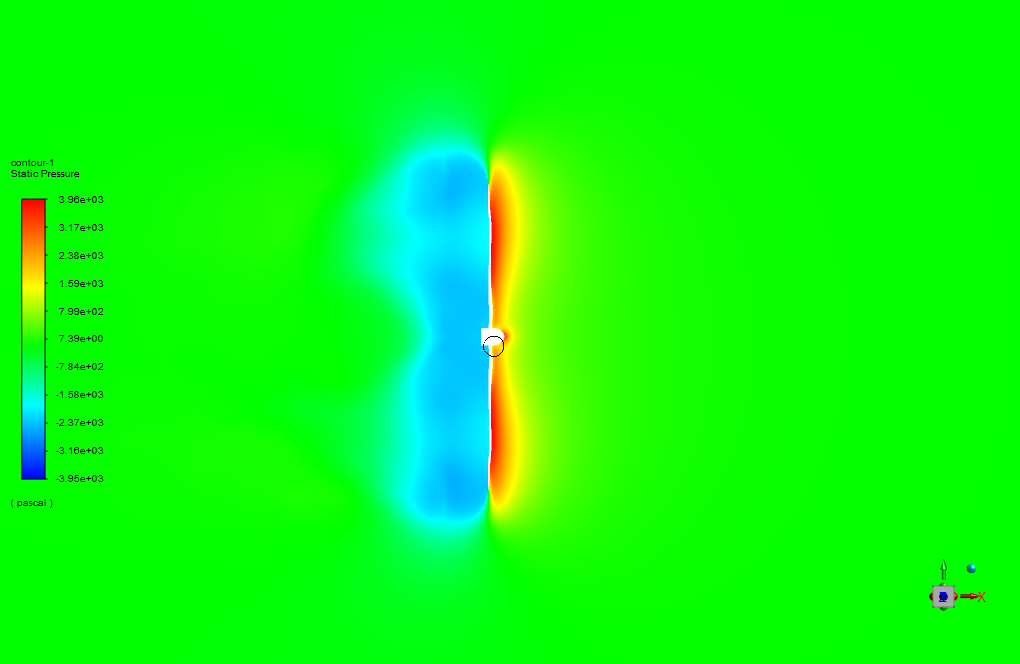

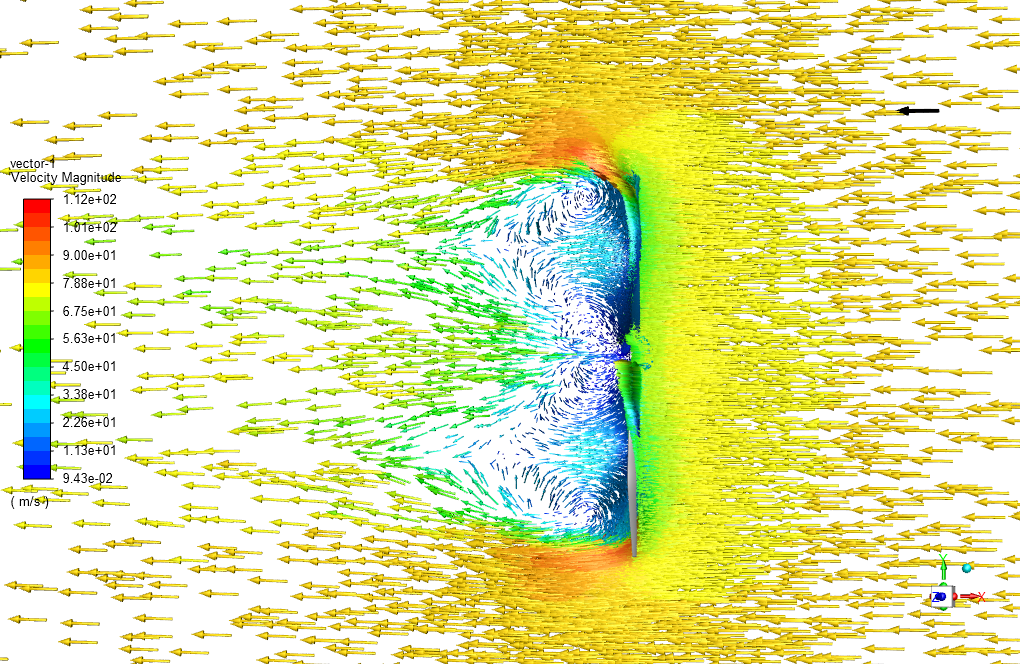

در این پروژه جریان هوای عبوری از روی یک پروانه بررسی می شود. جریان هوا با سرعت 80 متر بر ثانیه وارد حوزه محاسباتی می شود و پروانه با سرعت 1000 دور در دقیقه می چرخد.

هندسه مدل حاضر توسط نرم افزار ANSYS Design Modeler ترسیم شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی می شود. مش مدل بدون ساختار است و 1786708 سلول ایجاد شده است.

متد های استفاده شده

در این شبیه سازی از قاب مرجع چرخان (MRF, Frame Motion) برای مدل سازی چرخش پروانه استفاده کرده ایم.
