منیفولد موتور با مدل انتقال گونه ها، شبیه سازی با انسیس فلوئنت

توضیحات

شرح پروژه منیفولد موتور با مدل انتقال گونه ها

در این پروژه، به شبیه سازی اختلاط جریان هوای ثابت با سوخت در منیفولد موتور با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. منیفولد دارای 3 خروجی می باشد که تنها یک خروجی آن کافی بوده و 2 خروجی دیگر مسدود شده اند.  دو ورودی جریان هوا و سوخت را به داخل دامنه تامین می کنند. دبی هوا و سوخت برابر با 0.2335 و 0.0374 کیلوگرم بر ثانیه است.

هندسه این پروژه در نرم افزار ANSYS Dانسیسesign Modeler ترسیم شده است و مش بندی آن با استفاده از نرم افزار ANSYS Meshing ایجاد شده است. نوع مش بدون ساختار است و تعداد سلول های محاسباتی 231646 سلول می باشد.

روش های ارائه شده

در این پروژه از مدل انتقال گونه ها (Species Transport) استفاده کرده ایم. گونه هایی که از طریق ورودی هوا وارد حوزه می شوند نیتروژن و اکسیژن با کسر جرمی به ترتیب برابر با 79/0 و 21/0 هستند. گونه هایی که از طریق ورودی سوخت وارد حوزه می شوند عبارتند از CO، CH4، CO2، N2 و H2، با کسر جرمی به ترتیب برابر با 0.06، 0.004، 0.1، 0.081 و 0.03.

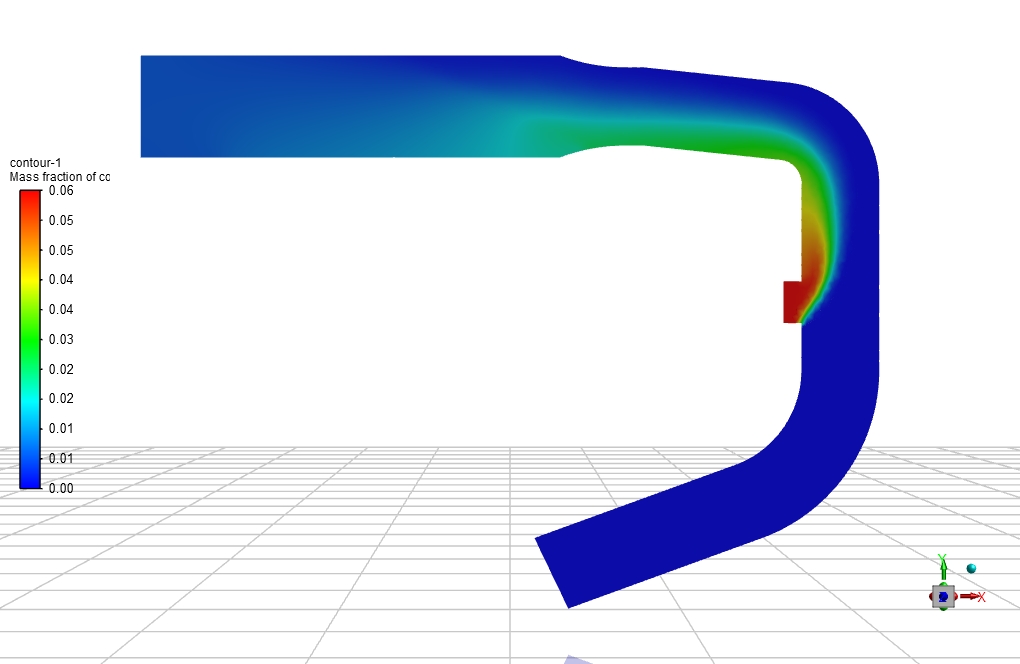

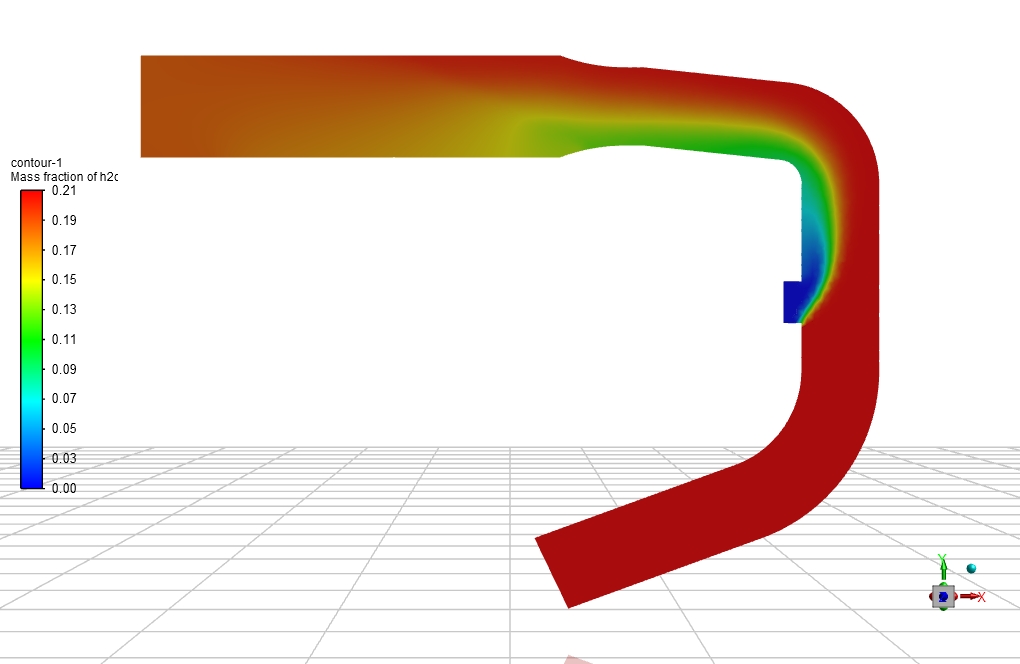

نتایج شبیه سازی منیفولد موتور با مدل انتقال گونه ها

سرعت جریان جرمی مخلوط در خروجی برابر با 0.2709012 کیلوگرم بر ثانیه است. اگرچه 2 خروجی به عنوان دیوار در نظر گرفته می شوند و مسدود هستند، فشار مخلوط روی این سطوح بسیار مهم است. فشار روی خروجی های 1 و 2 به ترتیب برابر با 771.44639 و 780.98142 Pa است.
