جریان چند فازی در انژکتور، شبیه سازی با انسیس فلوئنت
۷۲۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی جریان چندفازی در انژکتور با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 102752 سلول است.
- از مدل چندفازی VOF برای تعریف آب و هوا استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه جریان چندفازی در انژکتور
در این پروژه به شبیه سازی جریان چندفازی در انژکتور با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
مدل حاضر با استفاده ازANSYS Design Modeler به صورت سه بعدی طراحی شده است. سه مجرا دارای سطح مقطع مربع برای جریان آب، یک ناحیه مخروطی شکل و یک محفظه استوانه ای هستند.

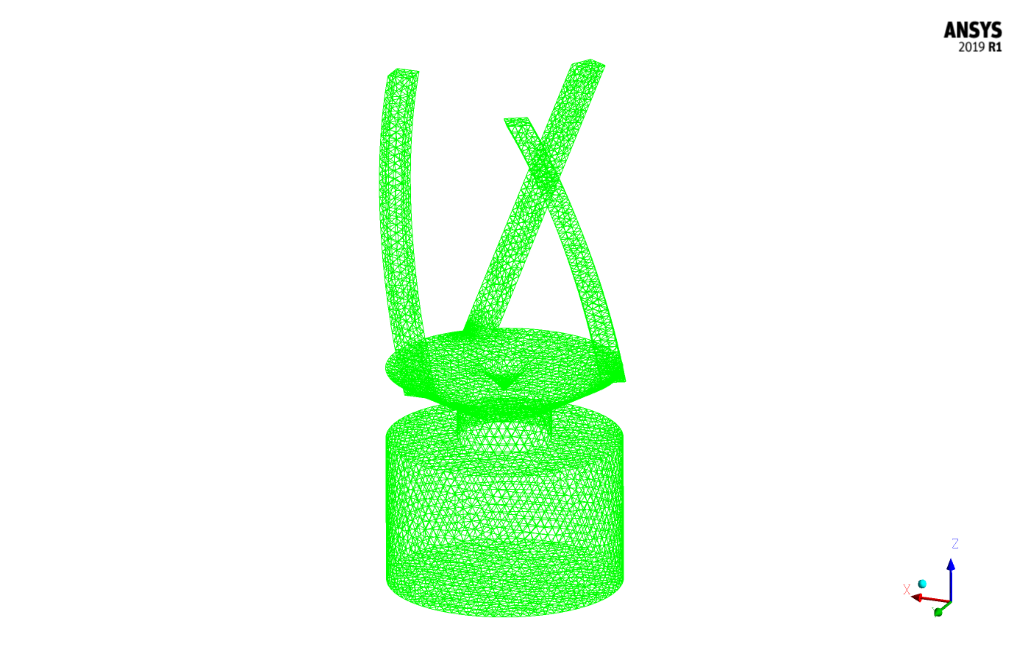

مش بندی پروژه حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 102752 است.
روش های استفاده شده
در این پروژه از مدل چندفازی VOF برای شبیه سازی فازهای سیال استفاده شده است. آب از طریق سه مجرای منحنی به مخزنی جریان می یابد که فقط در فضای خود جریان هوا دارد. ساختار منحنی کانال ها و حالت مخروطی شکل روی مخزن پر از هوا، گردابه های جریان آب را به داخل انژکتور پخش می کند و در نتیجه آب را از محیط اطراف محفظه استوانه ای (نزدیک دیواره محفظه) انژکتور تخلیه می کند. جریان آب از طریق مرز ورودی با دبی جرمی 0.01 کیلوگرم بر ثانیه وارد می شود.
نتایج شبیه سازی جریان چندفازی در انژکتور
در پایان فرآیند شبیه سازی، کانتورهای دو بعدی و سه بعدی در داخل انژکتور مربوط به دما، سرعت، کسر حجمی هوا و آب، خطوط جریان و غیره به دست می‌آید. همانطور که در کانتور کسر حجمی آب مشاهده می شود، آب از طریق کانال های منحنی تزریق می شود و سپس در فضای استوانه ای جریان می یابد. کانال های منحنی باعث چرخش در جریان آب می شوند و مطمئن می شوند که الگوی جریان چرخشی در داخل فضای استوانه ای اتفاق می افتد.
