موج نوسانی و تأثیر آن بر حرکت فین، شبیه سازی با انسیس فلوئنت
۱,۸۱۸,۰۰۰ تومان تخفیف دانشجویی

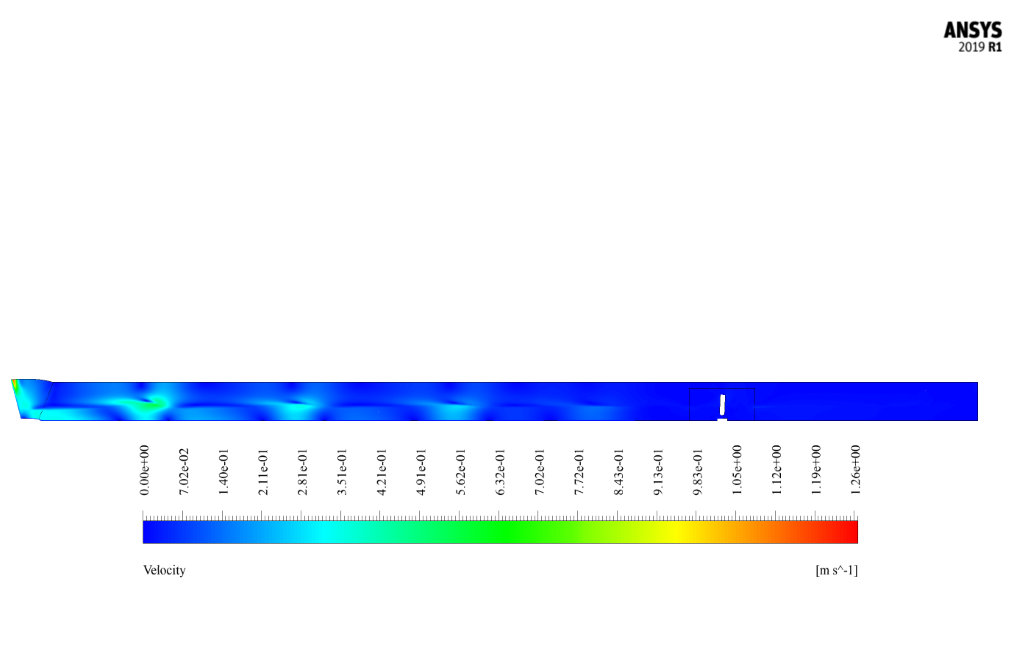

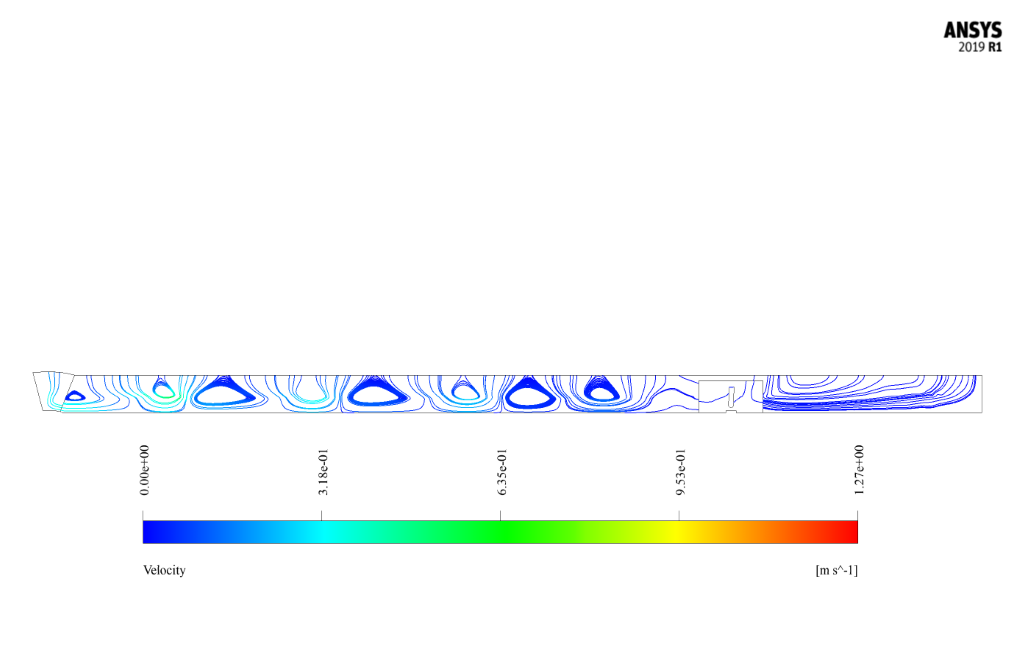

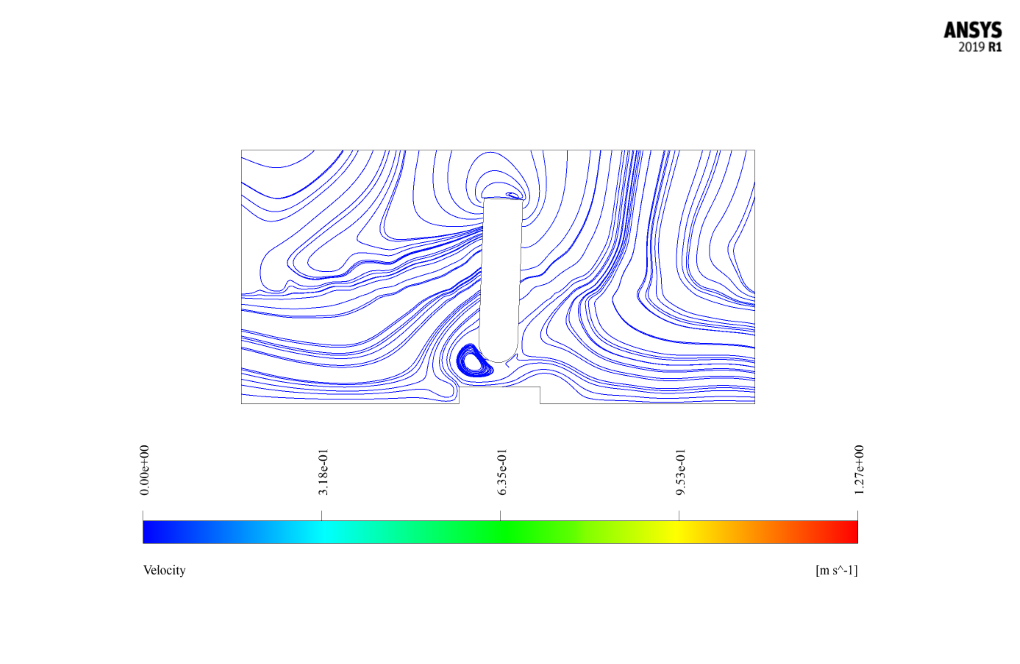

- در این پروژه، به شبیه سازی موج نوسانی و تاثیر آن بر حرکت فین، در یک میدان جریان دو فازی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه دو بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
- مش بندی آن را با نرم افزار ANSYS Meshing انجام داده ایم. تعداد سلول های محاسباتی 120049 سلول می باشد.
- این شبیه سازی به صورت ناپایا (گذرا، وابسته به زمان، Transient) انجام شده است.
- از مدل دو فازی VOF برای تعریف جریان دو فازی اب و هوا استفاده کرده ایم.
- از مش پویا (Dynamic Mesh) برای تعریف تغییرات مش استفاده کرده ایم.
- ما فقط یک درجه آزادی (1-DOF) را برای چرخاندن فین تعیین کردیم.
- ما از یک UDF برای تعریف حرکت رفت و برگشتی دیوار که باعث ایجاد جریان موجی می شود استفاده کردیم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه موج نوسانی و تاثیر آن بر حرکت فین
در این پروژه، به شبیه سازی موج نوسانی و تاثیر آن بر حرکت فین، در یک میدان جریان دو فازی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
هندسه دو بعدی مدل حاضر را توسط نرم افزار ANSYS Design Modeler طراحی کرده ایم. مش بندی مدل حاضر را با استفاده از نرم افزار ANSYS Meshing انجام دادیم.
ما مش بندی مدل حاضر را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم. تعداد سلول های محاسباتی برابر با 120049 است. مش بدون ساختار در ناحیه خاصی که در اطراف تیغه ایجاد شده است استفاده شده است زیرا تغییر شکل یافته و تحت یک فرآیند مش پویا قرار دارد. بنابراین، این ناحیه باید قابلیت انعطاف پذیری بالایی در برابر تغییر مش (Remeshing) داشته باشد در حالی که مش در مناطق دیگر مدل ساختار یافته است.
روش های استفاده شده

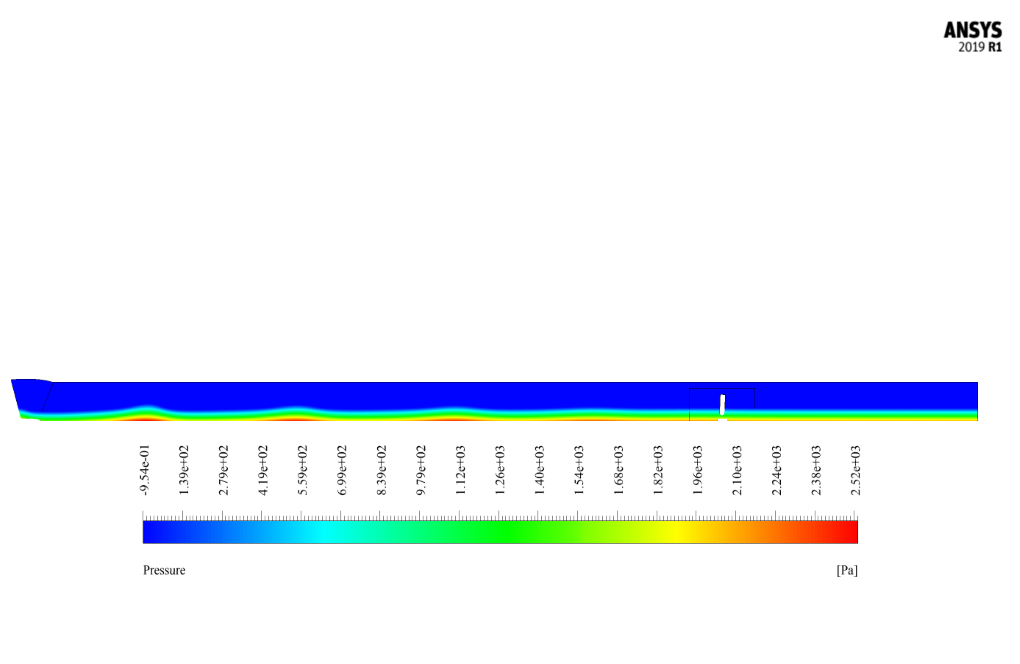

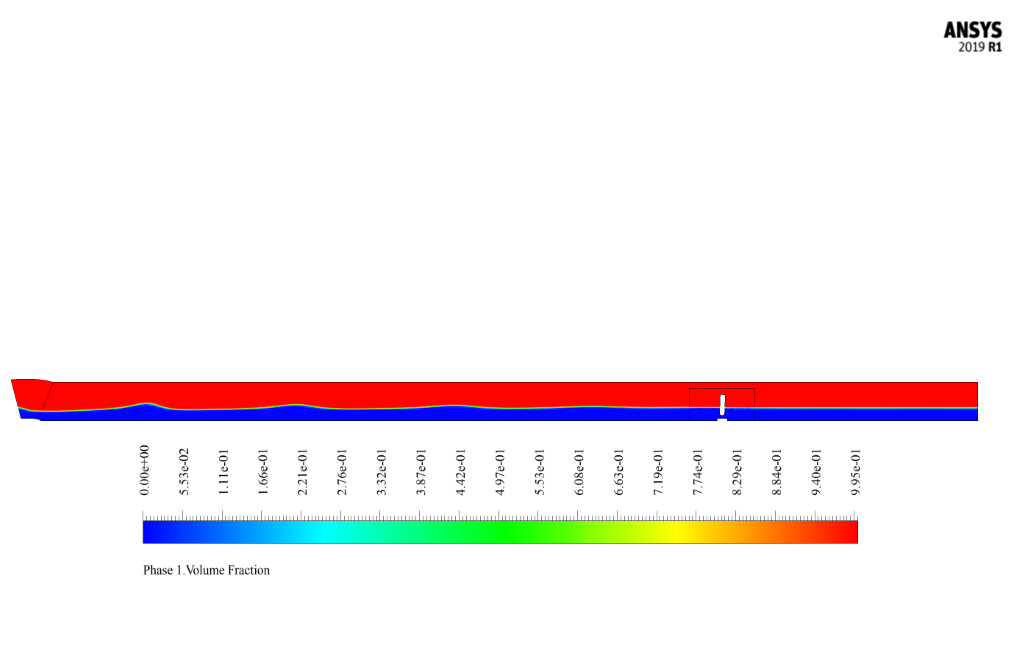

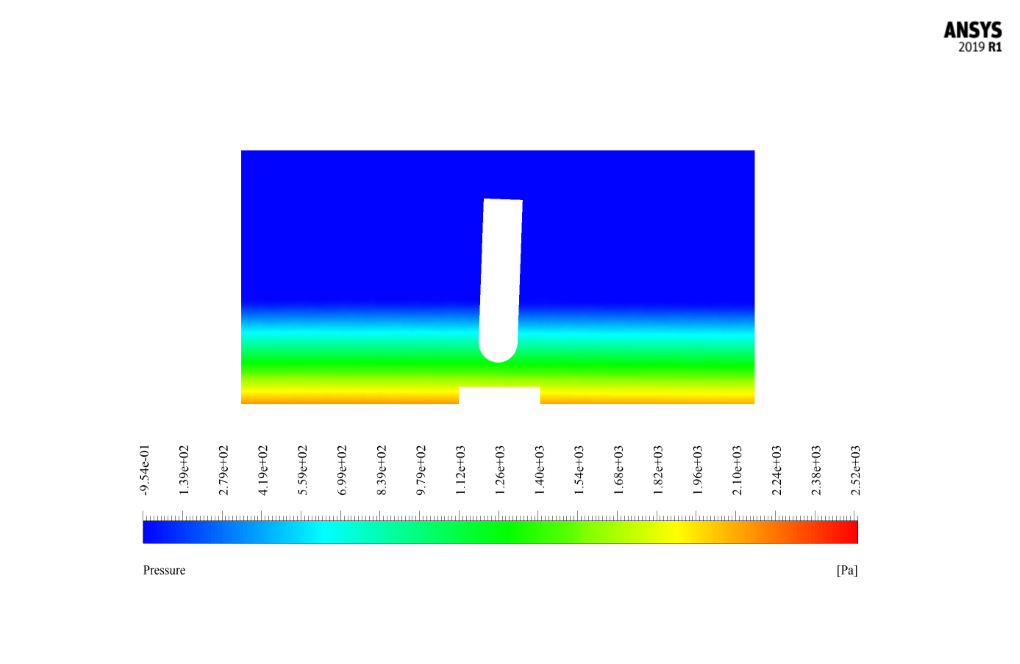

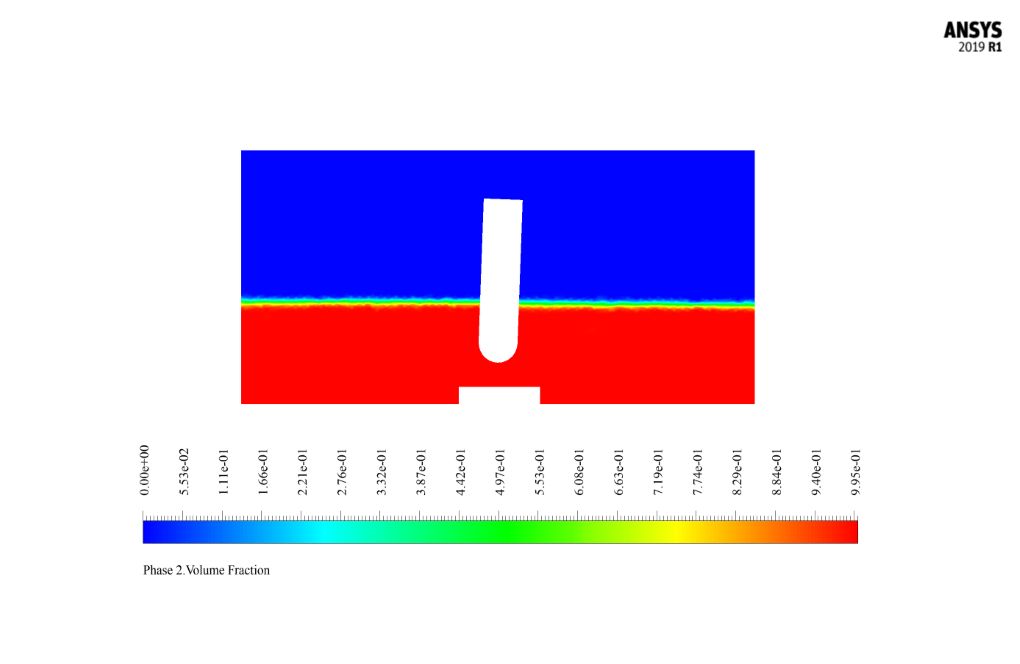

جریان دو فازی در این مسئله توسط مدل VOF تعریف شده و از دو فاز تشکیل شده است: هوا به عنوان فاز اولیه و آب به عنوان فاز ثانویه، بدون تعامل یا انتقال جرم بین دو فاز. مخلوطی از جریان هوا و آب در حوزه اصلی و حرکت دیواره صلب و دیواره های متصل به آن مرز متحرک موجی از نوسان در جریان آب ایجاد می کند. این موج نوسانی تولید شده توسط جریان، نیروی فشاری و تنش برشی را بر باله متصل به کف دامنه اعمال می کند. در نتیجه، نیروهای آبی که بر باله وارد می‌شود، باعث می‌شود که به‌عنوان یک جسم صلب، حول محور عمودی‌اش بچرخد. با توجه به ماهیت مشکل نیاز به جابجایی در مرزهای مدل، یک تکنیک مش پویا برای تعریف جریان سیال استفاده شد.
شبیه سازی به صورت ناپایا انجام شده است زیرا مدل مربوط به شبیه سازی حرکت چرخشی یک فین تحت تأثیر یک موج نوسان سیال است که کاملاً به زمان بستگی دارد. همچنین اثر گرانش بر سیال جاری در نظر گرفته شده است و برابر با 9.81 m/s2 در امتداد محور y مدل حاضر است زیرا نیروی گرانش بر گشتاور اعمال شده بر باله کاملاً تأثیر می گذارد.
