جریان ذرات در زانویی، فرسایش، شبیه سازی با انسیس فلوئنت
۹۰۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی جریان ذرات در زانویی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه در نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه در نرم افزار ANSYS Meshing انجام شده است.
- از مدل فاز گسسته سیال (DPM) برای شبیه سازی فرسایش و جریان ذرات در زانویی استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه جریان ذرات در زانویی، فرسایش

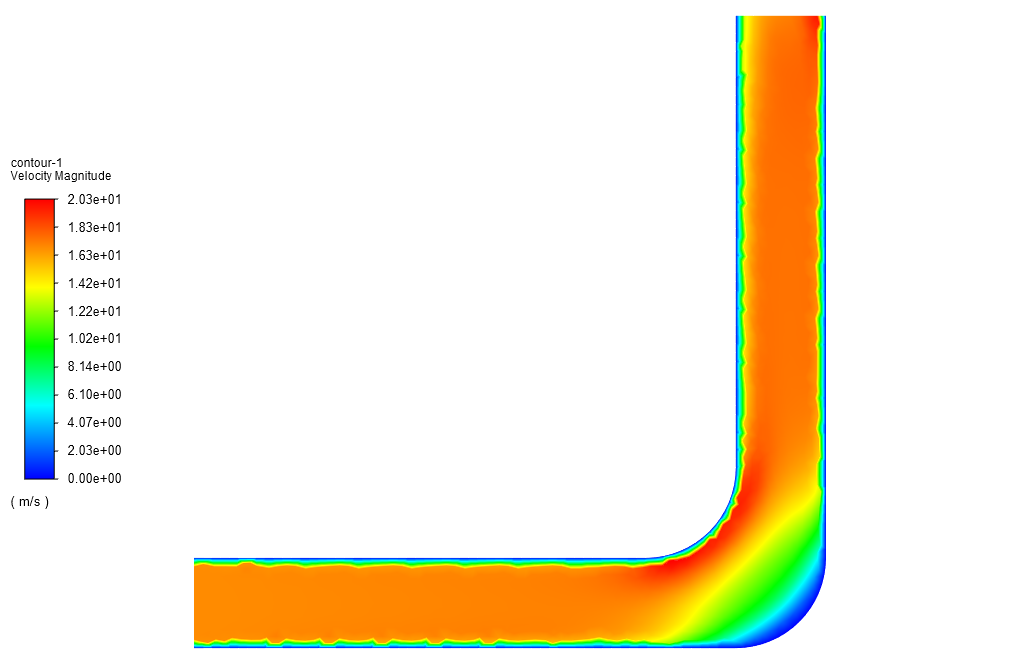

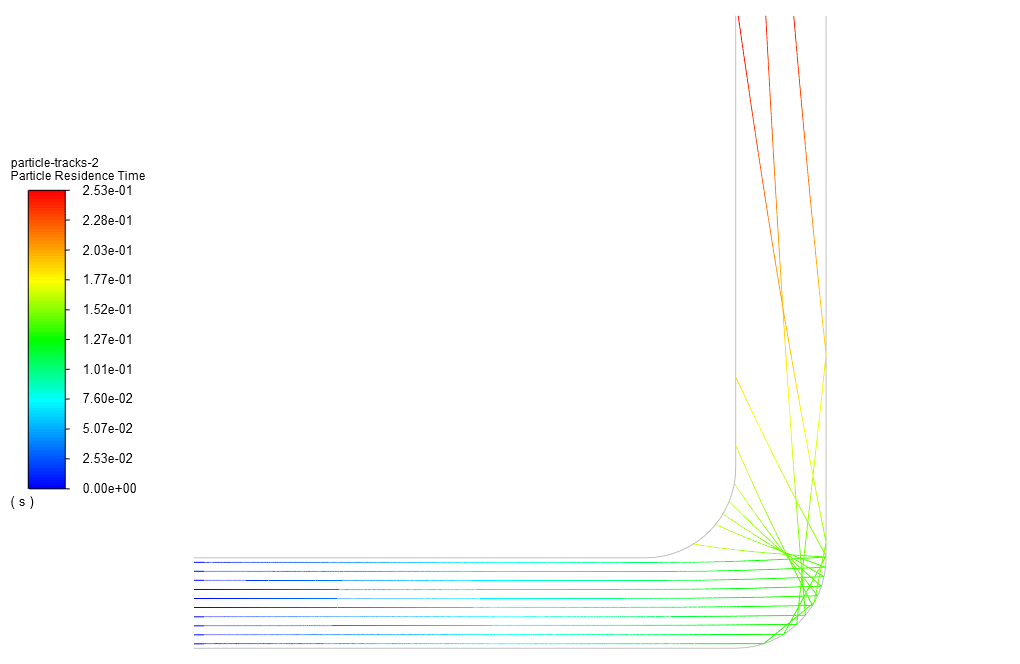

در این پروژه به شبیه سازی جریان ذرات در زانویی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. هوا با سرعت 17 متر بر ثانیه وارد لوله می شود و ذرات را تا زمانی که به زانویی برسد حمل می کند. بیشتر ذرات با سطح زانویی بیرونی برخورد کرده و به تدریج سطح داخلی لوله را فرسایش می دهند.
هندسه این مدل در ANSYS Design Modeler طراحی شده است. تولید شبکه توسط نرم افزار ANSYS Meshing انجام شده است. نوع مش استفاده شده برای این هندسه بدون ساختار است. تعداد کل سلول های محاسباتی 2832 است.
