- در این پروژه به شبیه سازی پیگ رانی جریان نفت در یک خط لوله با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است.
- مش بندی مدل حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است.
- نوع مش بدون ساختار و تعداد سلول های محاسباتی 5789 است.
- از مدل VOF برای شبیه سازی جریان دوفازی استفاده شده است.
- این شبیه سازی به صورت گذرا (وابسته به زمان، Transient، ناپایا) انجام شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه پیگ رانی جریان نفت در یک خط لوله
در این پروژه به شبیه سازی پیگ رانی جریان نفت در یک خط لوله با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
داخل خطوط لوله در این مدل قطعه ای به نام پیگ وجود دارد. اصطلاح pig مخفف Pipeline Inspection Gauge است و در خطوط لوله برای بررسی و ثبت اطلاعات هندسی و سیال و موارد دیگری مانند تمیز کردن لوله ها و ایجاد مانع فیزیکی بین دو سیال مختلف و … استفاده می شود و در واقع استفاده از پیگ در داخل خطوط لوله و کنترل و هدایت آنها را pigging می گویند. از آنجایی که وجود پیگ در مسیر عبور جریان سیال می تواند به عنوان یک مانع عمل کند، استفاده از این پیگ ها می تواند باعث افت فشار در جریان سیال مورد نظر شود که به عنوان مشکلی شناخته می شود که باید برطرف شود. در مدل حاضر، یک پیگ ثابت ساده در داخل یک خط لوله تعریف شده است. هدف از شبیه سازی حاضر بررسی رفتار سیال اطراف بدنه این خوک در داخل لوله و همچنین بررسی افت فشار در دو طرف بالایی و پایینی پیگ می باشد.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است.مش بندی مدل حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است. نوع مش بدون ساختار و تعداد سلول های محاسباتی 5789 است.
روش های استفاده شده
فرآیند شبیه سازی در دو حالت مختلف انجام می شود. بنابراین جریان نفت با سرعت های ورودی مختلف شامل 0.9 متر بر ثانیه و 1.9 متر بر ثانیه به داخل خط لوله وارد می شود. همچنین برای تعریف مواد نفت و گاز در خطوط لوله از مدل چند فاز VOF استفاده شده است و در مدل حاضر دو ماده گاز-نفت و پترو تعریف شده است. این شبیه سازی در 90 ثانیه با گام زمانی 0.03 ثانیه انجام شد.
نتایج شبیه سازی پیگ رانی جریان نفت در یک خط لوله

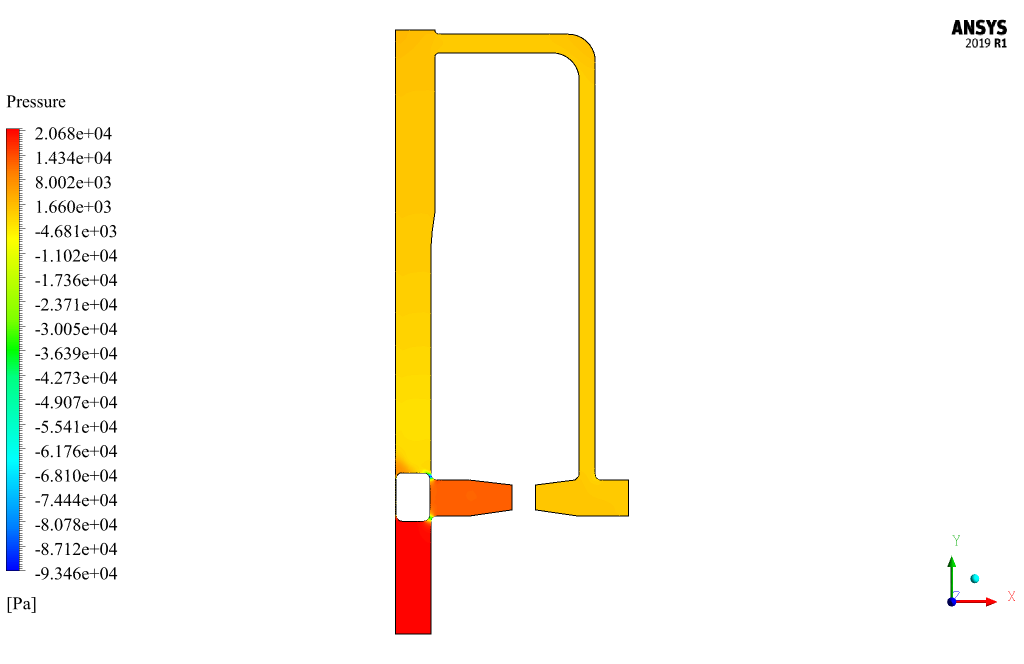

در پایان فرآیند حل، کانتورهای دوبعدی مربوط به فشار، سرعت و کسر حجمی هر یک از فازهای تعریف شده در مدل به دست آمدند. تمام خطوط هر دو مورد در آخرین ثانیه از فرآیند شبیه سازی به دست آمدند.
