رم پمپ، شبیه سازی با انسیس فلوئنت
۹۰۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی یک رم پمپ توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم.
- از تکنیک Moving Mesh برای شبیه سازی چرخش استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه رم پمپ
در این پروژه، به شبیه سازی یک رم پمپ توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. در این شبیه سازی سرعت ورودی آب 1 متر بر ثانیه و سرعت زاویه ای چرخش پمپ 1 رادیان بر ثانیه است. در خروجی آب با فشار اتمسفر تخلیه می شود.
هندسه دو بعدی این پروژه با نرم افزار Spaceclaim تولید شده است. طول دامنه محاسبه 220 سانتی متر و ارتفاع آن 153 سانتی متر است.
مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و نوع المان ها بدون ساختار می باشد. همچنین تعداد کل عناصر 325579 می باشد.
روش های استفاده شده
از تکنیک Moving Mesh برای شبیه سازی چرخش استفاده کرده ایم.

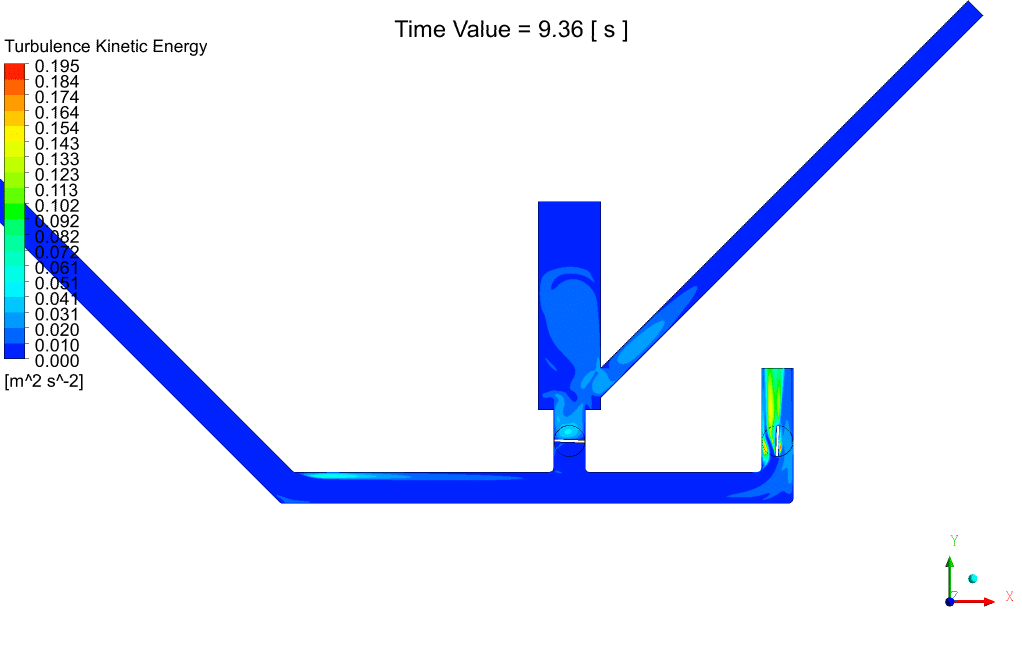

نتایج شبیه سازی رم پمپ
در پایان شبیه سازی می توان سرعت و فشار سنج را مشاهده کرد. واضح است که وقتی هر دو شیر نیمه بسته هستند، این خفگی باعث افزایش فشار در لوله می شود و زمانی که یکی از شیرها، صفحه کاملاً باز است. دریچه دیگر کاملا بسته است. تمام سیال ورودی با فشار زیاد ایجاد شده توسط سمت باز خارج می شود
