پهپاد RQ-7 Shadow، شبیه سازی با انسیس فلوئنت
۶۵۴,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی پهپاد RQ-7 Shadow با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم و نتایج را درج کرده ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه را با نرم افزار Fluent Meshing انجام داده ایم. نوع مش پلی هدرال بوده و تعداد سلول های محاسباتی 5449057 سلول می باشد.
- از مدل قاب مرجع چند گانه (MRF) برای شبیه سازی چرخش پروانه ها استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه شبیه سازی پهپاد RQ-7 Shadow
در این پروژه، به شبیه سازی پهپاد RQ-7 Shadow با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. کوچکترین سیستم هواپیمای بدون سرنشین از خانواده RQ-7 Shadow AAI، RQ-7 Shadow 200 است. اهداف را می توان با استفاده از Shadow 200 تا 125 کیلومتر دورتر از یک مرکز تاکتیکی پیدا، شناسایی و شناسایی کرد. این دستگاه می تواند خودروهای تاکتیکی را در روز یا شب از ارتفاع 8000 فوتی و در فاصله 3.5 کیلومتری به صورت شیب شناسایی کند. پرتابگر پنوماتیکی که روی تریلر نصب می شود به برخاستن کمک می کند و این توانایی را دارد که یک هواپیمای 170 کیلوگرمی را در 12 متر به سرعت 130 کیلومتر بر ساعت برساند. سامانه فرود خودکار تاکتیکی که از یک ترانسپوندر نصب شده در هواپیما و یک رادار با طول موج میکرو میلی متری زمینی تشکیل شده است، فرودها را هدایت می کند. یک پهپاد سایه AAI RQ-7 در این پروژه، شبیه سازی شده است. این دستگاه با سرعت 36.1 متر بر ثانیه حرکت می کند در حالی که پروانه با سرعت زاویه ای 3800 دور در دقیقه می چرخد.
هندسه مدل حاضر دو بعدی بوده و با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است. مش بندی مدل حاضر را با نرم افزار فلوئنت مشینگ انجام می دهیم. نوع مش Polyhedra و تعداد سلول های محاسباتی 5,449,057 است.
روش های استفاده شده
برای مدل‌سازی حرکت چرخشی پروانه‌ها از روش قاب‌های مرجع چندگانه (MRF) استفاده شده است.
نتایج شبیه سازی پهپاد RQ-7 Shadow

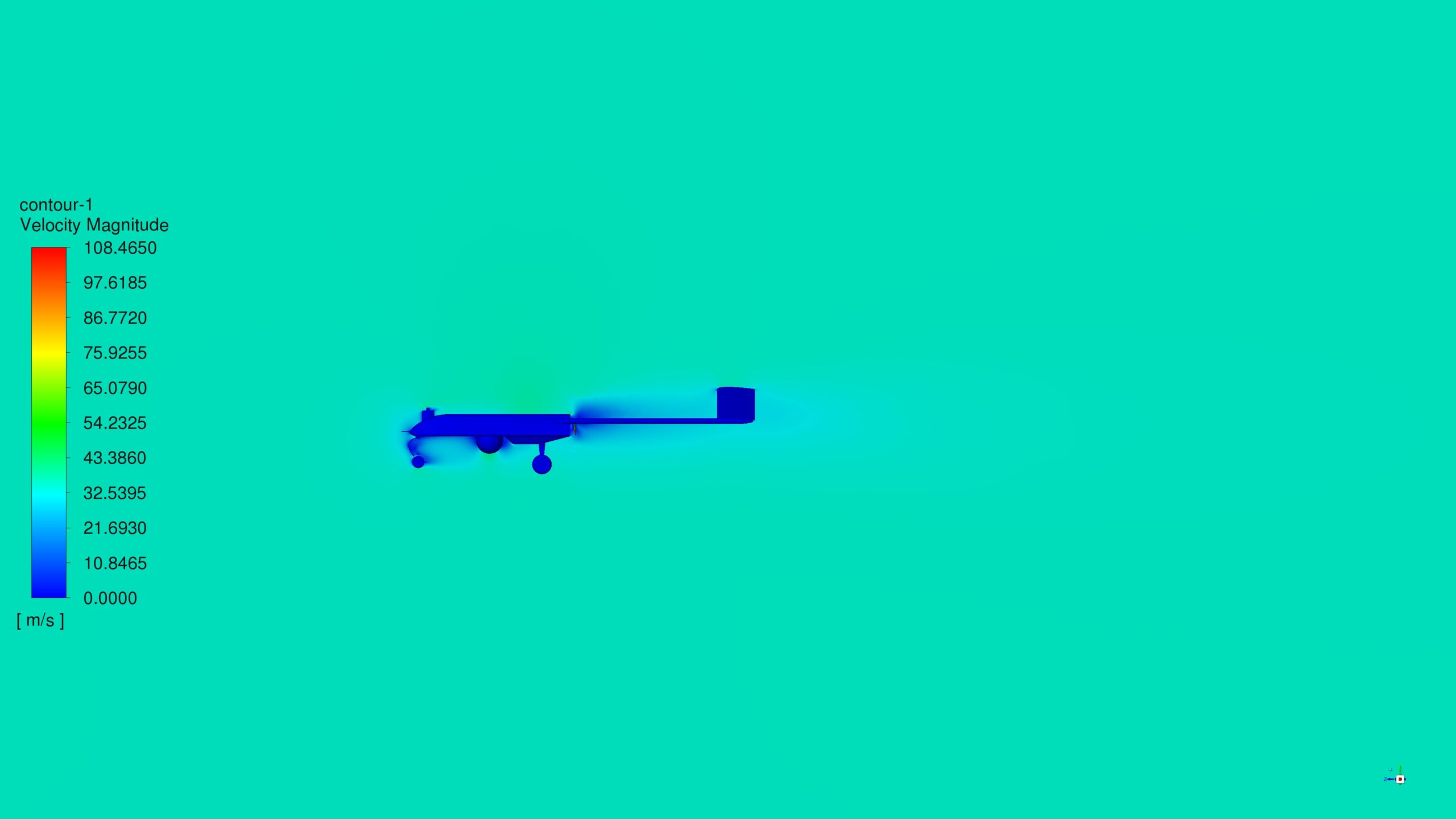

پس از پایان فرآیند شبیه سازی، خطوط و بردارهایی برای پارامترهایی مانند سرعت و فشار به دست آمد. همانطور که در خطوط سرعت نشان داده شده است، گرداب های پشت پروانه قابل مشاهده هستند. Reverse V-tale مخالف است تا این گرداب ها به آن برخورد نکنند، که منجر به پایداری دینامیکی خوبی می شود. در مورد پارامتر فشار استاتیک، همانطور که قابل پیش بینی بود، سطوح جلویی پهپاد بالاترین فشار را تحمل می کند. حداکثر فشار استاتیکی به لبه های پروانه اعمال می شود که به ما در مورد لزوم تمرکز ساخت بر روی این قطعه می گوید. نیرویی که در جهت عمودی به پهپاد وارد می شود 202.80495N است.
