مقایسه ایرفویل دندانه دار و ایرفویل ساده توربین داریوس، شبیه سازی با انسیس فلوئنت

۹۰۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی مقایسه ایرفویل دندانه دار و ایرفویل ساده توربین داریوس، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 1186185 سلول می باشد.
  • این شبیه سازی به صورت ناپایا (گذرا، وابسته به زمان، Transient) انجام شده است.
  • از Mesh Motion برای تعریف حرکت چرخشی پره های توربین استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه مقایسه ایرفویل دندانه دار و ایرفویل ساده، توربین داریوس

در این پروژه به شبیه سازی مقایسه ایرفویل دندانه دار و ایرفویل ساده توربین داریوس، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.  توربین بادی داریوس نوعی توربین بادی با محور عمودی (VAWT) است که برای تولید برق از انرژی باد استفاده می شود. این توربین از چندین تیغه ایرفویل خمیده تشکیل شده است که بر روی یک محور یا چارچوب دوار نصب شده اند. در این نوع توربین روتور اصلی به صورت عمودی قرار می گیرد. مهمترین مزیت توربین های بادی عمودی این است که نیازی به تنظیم جهت باد ندارند و در ارتفاعات پایین نیز قابل استفاده هستند.

هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler تولید شده است. این هندسه شامل یک ناحیه دوار و ساکن است. طول و عرض منطقه محاسبه 50 سانتی متر و ارتفاع 300 سانتی متر است. ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام می دهیم. نوع مش هیبریدی است. مش ساختار یافته برای ناحیه ثابت تولید شده است، در حالی که مش بدون ساختار برای چرخش تولید شده است. تعداد سلول های محاسباتی 1186185 است.

روش های استفاده شده

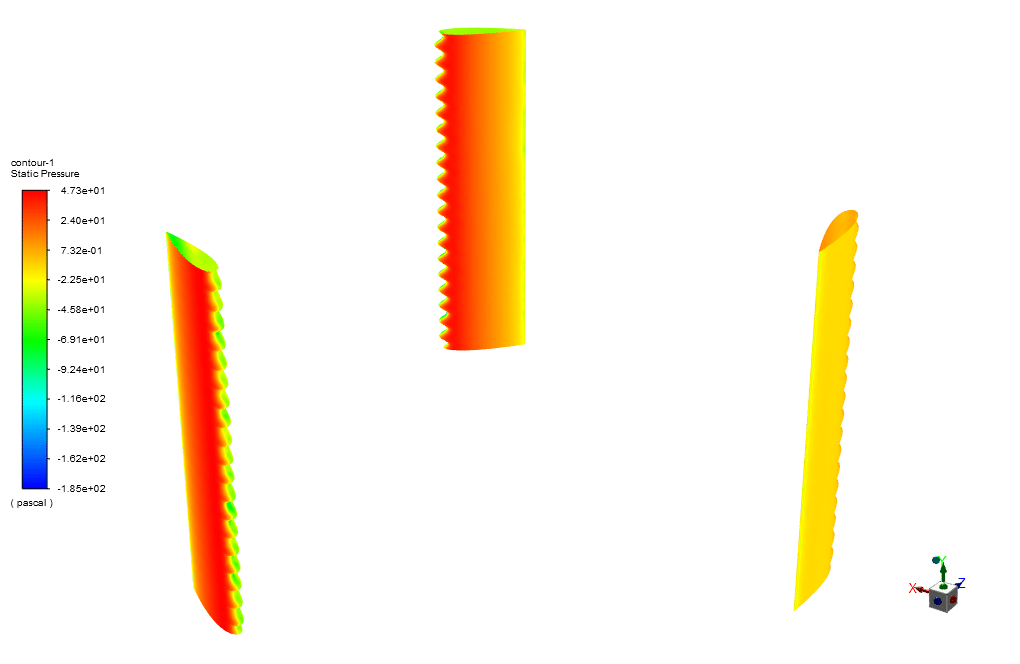

عملکرد توربین‌های بادی محور عمودی (VAWTs)به‌طور قابل‌توجهی تحت‌تاثیر پدیده استال پویا ناشی از تغییرات در زاویه حمله پره‌های دوار است. نوسانات گشتاور بزرگ و ناگهانی زمانی رخ می دهد که گردابه های استال دینامیکی که در نزدیکی لبه جلویی تیغه تشکیل شده اند، به پایین دست منتقل می شوند. در یک عدد رینولدز نسبتاً کم (Re < 105)، یک توقف پویا به طور دوره ای در طول چرخش پره های توربین رخ می دهد. این منجر به کاهش شدید ضریب بالابر، کاهش گشتاور روتور و توان خروجی می شود. پروژه فعلی با هدف بررسی مفاهیم بهبود عملکرد توان یک مدل VAWT معمولی نوع H با اجرای دندانه‌های سینوسی بر روی لبه جلویی پره‌های توربین برای کنترل و کاهش جداسازی جریان دینامیکی انجام شده است.

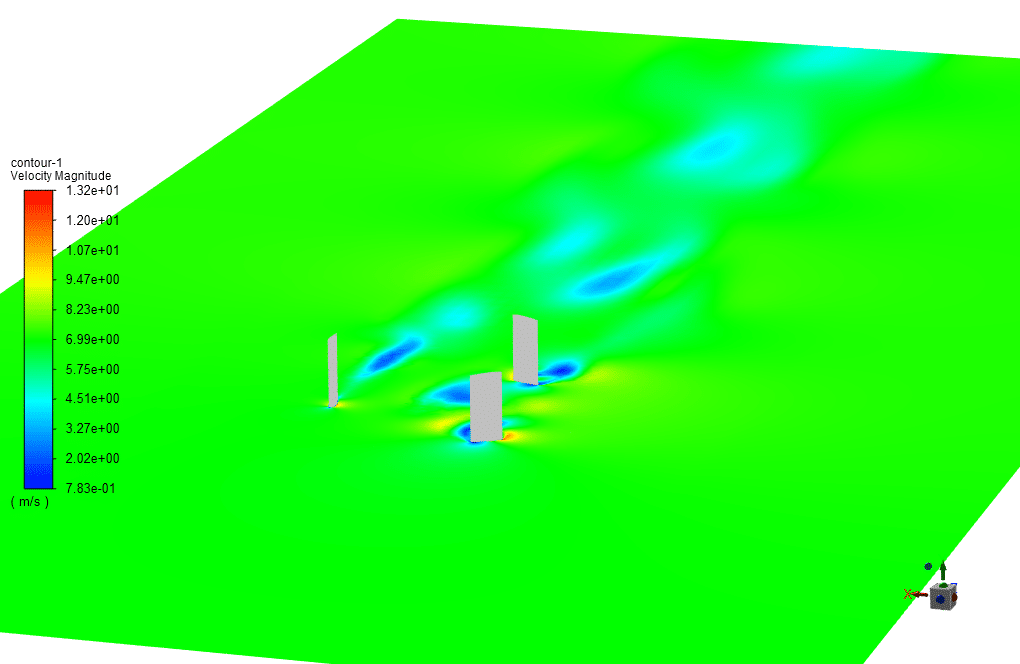

در این پروژه جریان هوا با سرعت 7 متر بر ثانیه وارد دامنه محاسباتی می شود و از مدل RNG k-epsilon برای حل معادلات جریان آشفته استفاده کرده ایم.
همچنین لازم به ذکر است که گزینه  Mesh Motion را برای شبیه سازی حرکت چرخشی پره های توربین فعال کرده ایم و سرعت چرخش دامنه چرخشی 2.8285 رادیان بر ثانیه تعیین شد. علاوه بر این، مدل RNG k-epsilon برای حل معادلات سیال آشفته فعال است.
