سیفون، شبیه سازی با انسیس فلوئنت
۷۲۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی سیفون با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه دو بعدی این پروژه با نرم افزار SpaceClaim ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 95451 سلول می باشد.
- این شبیه سازی به صورت ناپایا (Transient) انجام شده است.
- از مدل چندفازی VOF برای شبیه سازی فاز های سیال استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه سیفون
در این پروژه، به شبیه سازی سیفون با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
آب همیشه از ناحیه ای تحت فشار بیشتر به ناحیه ای با فشار کمتر جریان دارد. اثر سیفون زمانی اتفاق می افتد که سیال به دلیل اختلاف فشار به بالاترین قسمت لوله خم می شود و سپس در اثر گرانش از آنجا پایین می آید.
مدل حاضر با استفاده از نرم افزار SpaceClaim به صورت دو بعدی طراحی شده است. مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شد. تعداد سلول های محاسباتی 95451 می باشد.
روش های استفاده شده
در این پروژه از مدل چند فازی VOF برای شبیه سازی و حل معادلات میدان جریان دو فازی استفاده شده است. فلاش تانک تخلیه می شود و اثر سیفونی باعث تخلیه آب می شود. همچنین این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
نتایج شبیه سازی سیفون

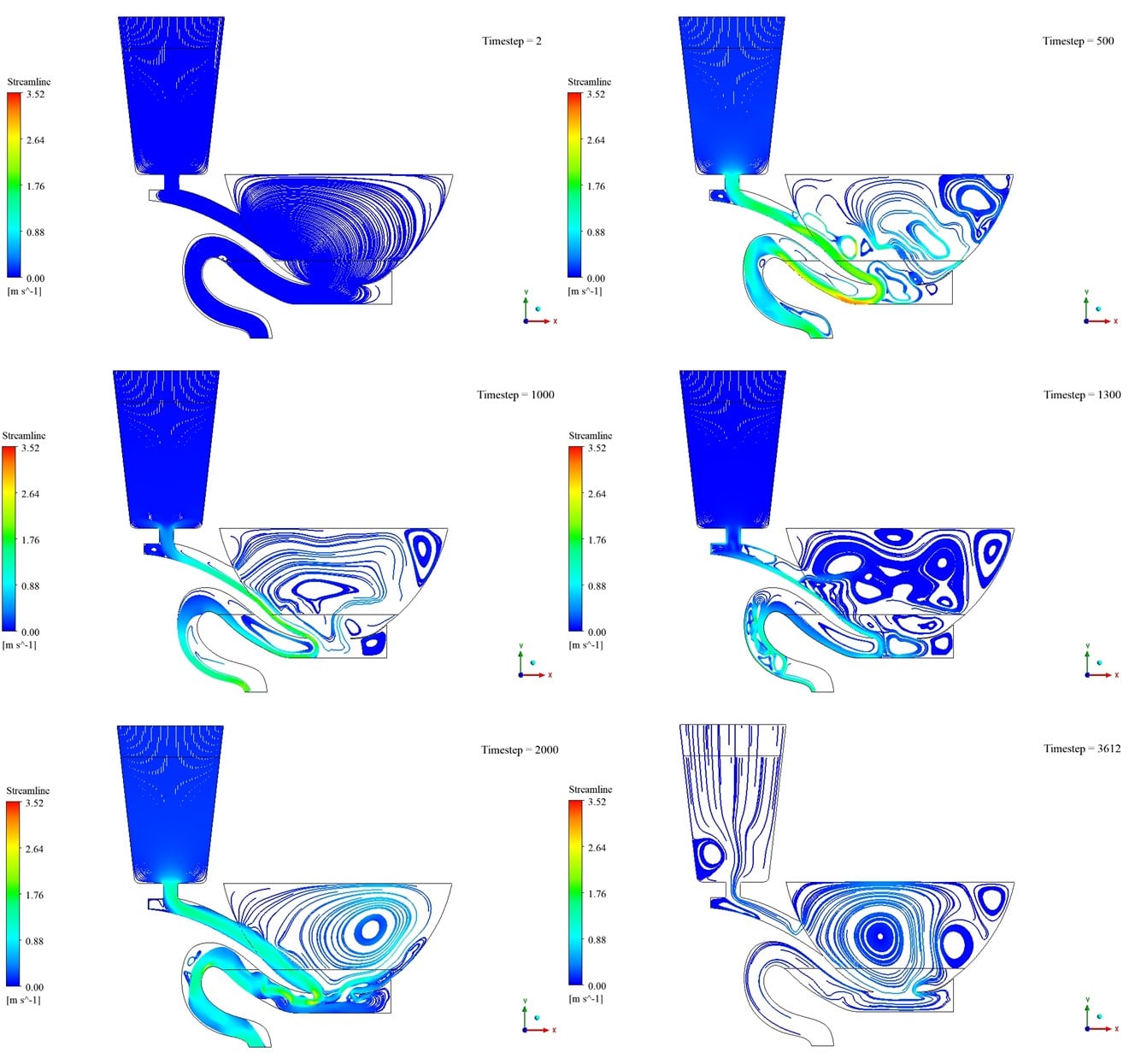

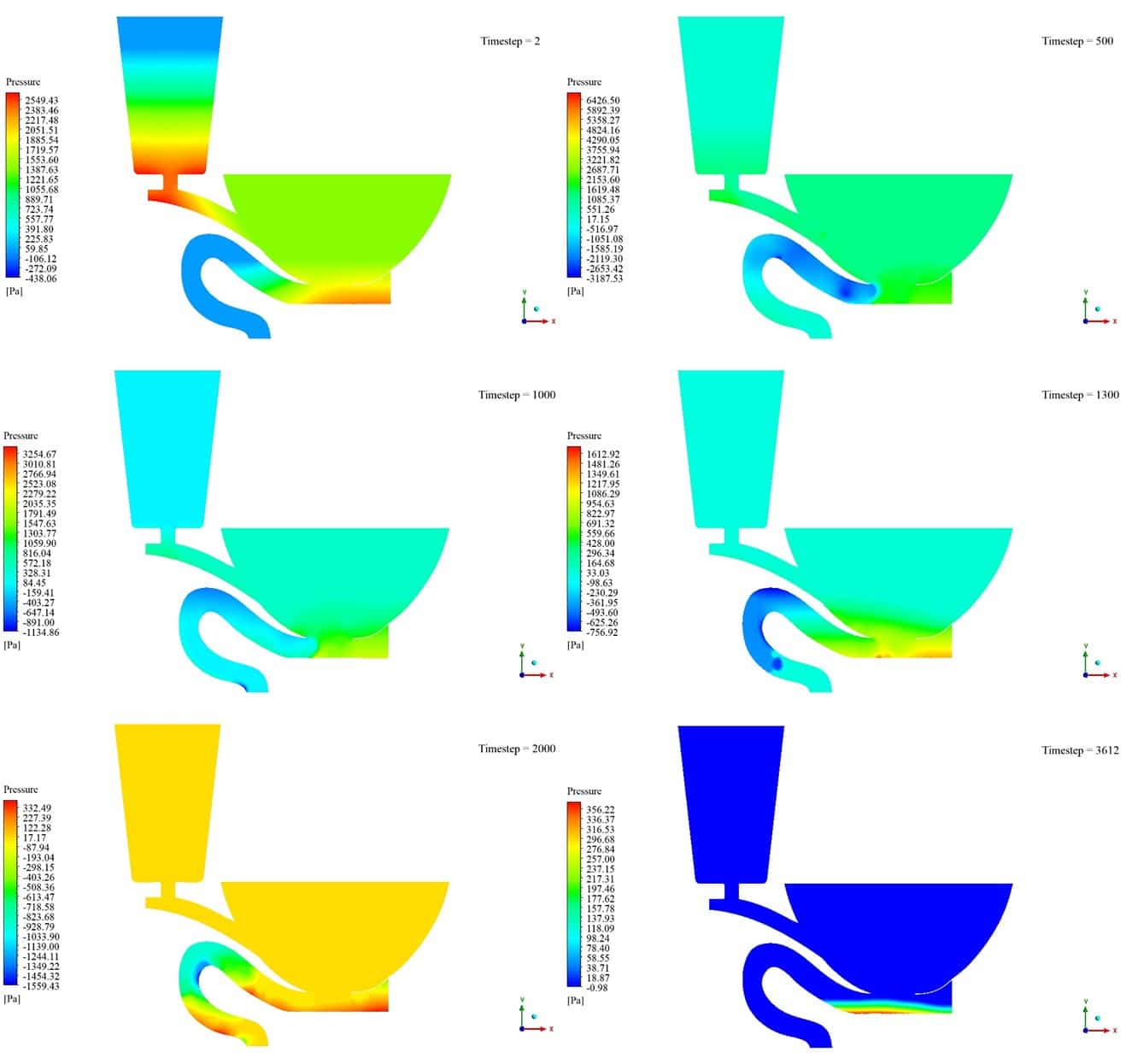

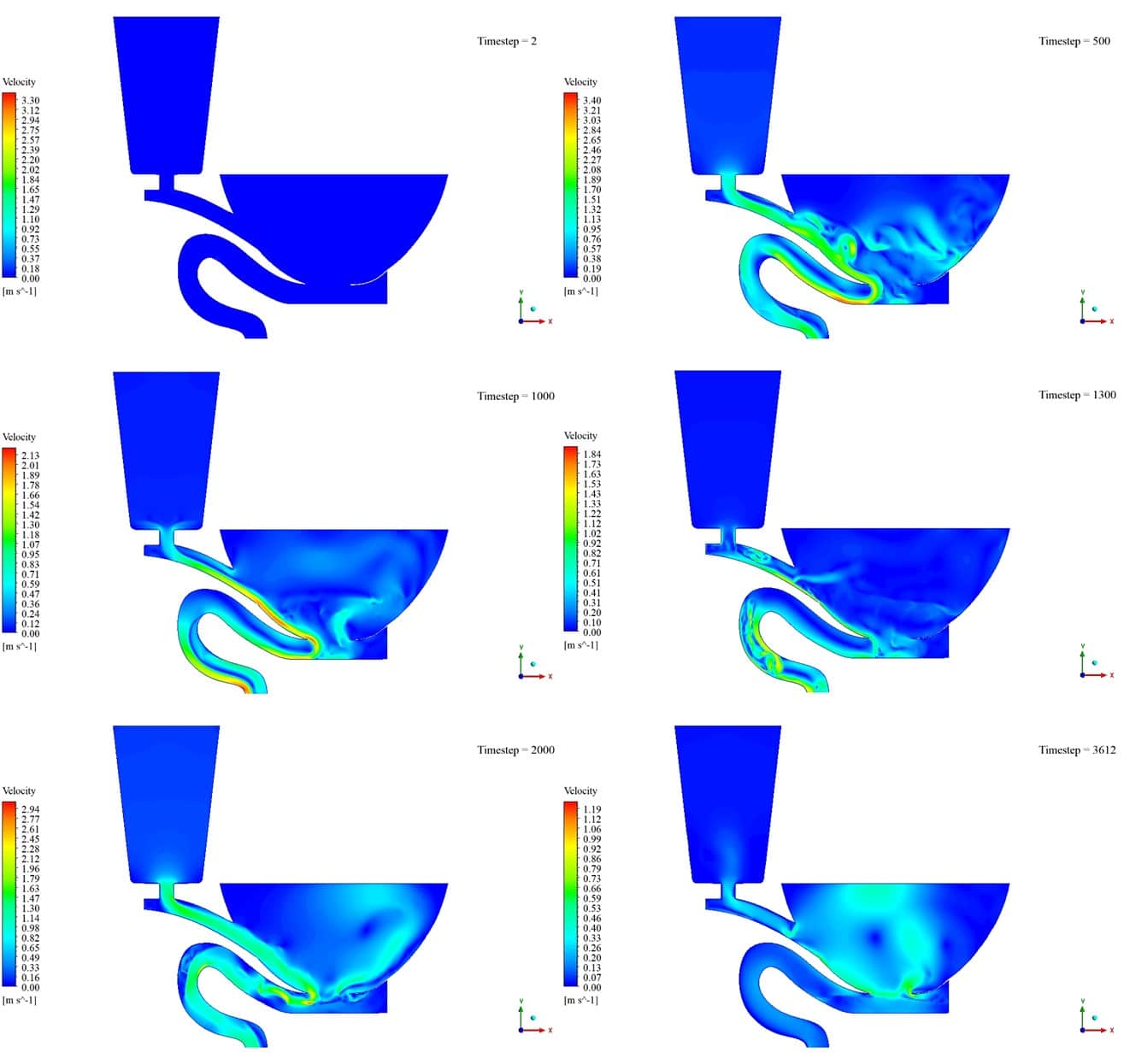

پس از تکمیل فرآیند شبیه سازی، خطوط سرعت، فشار، کسر حجمی آب و خط جریان استخراج شده و در زیر ارائه می‌شوند. همانطور که مشاهده شد، آب داخل فلاش تانک تخلیه می شود و باعث اثر سیفون می شود. به دلیل اثر سیفون آب از لوله عبور می کند و به بالاترین نقطه می رود و سپس در اثر گرانش به سمت پایین می آید. هنگامی که جریان آب شروع شد، آب به جریان خود ادامه می دهد و منطقه حوضچه را تخلیه می کند.
