- در این پروژه، به شبیه سازی یک پهپاد Skywalker X5 با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
- مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم. تعداد سلول های محاسباتی 195030 سلول می باشد و نوع مش پلی هدرال است.
- از متد قاب مرجع چرخان (MRF) برای شبیه سازی چرخش پروانه استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه پهپاد Skywalker X5
در این پروژه، به شبیه سازی یک پهپاد Skywalker X5 با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
Skywalker X5 یک پهپاد کوچک با بال ثابت برای استفاده در کارهای نظارتی، بازرسی هوایی و نقشه برداری است. این هواپیمای بدون سرنشین یک دوربین نقشه برداری با کیفیت بالا دارد و می تواند به طور مستقل در طی مأموریت ها را پرواز کند و با چتر نجات فرود آید. X5 یک FPV با ظاهری خارق‌العاده با پیکربندی کابین معقول است که می‌تواند سیستم‌های الکتریکی گسترده‌تری را در خود جای دهد.
در این شبیه سازی، یک پهپاد Skywalker X5 با یک ملخ در حال چرخش حول محور افقی مدل سازی شده است. این دستگاه با سرعت 60 کیلومتر در ساعت حرکت می کند.
هندسه مدل حاضر سه بعدی بوده و با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است. مش بندی این مدل را با نرم افزار ANSYS Meshing انجام داده ایم. نوع مش پلی هدرال بوده و تعداد سلول های محاسباتی 1195030 سلول می باشد.
روش های استفاده شده
قاب مرجع چندگانه (MRF) برای مدل سازی حرکت چرخشی پروانه استفاده شده است.
نتایج شبیه سازی پهپاد Skywalker X5

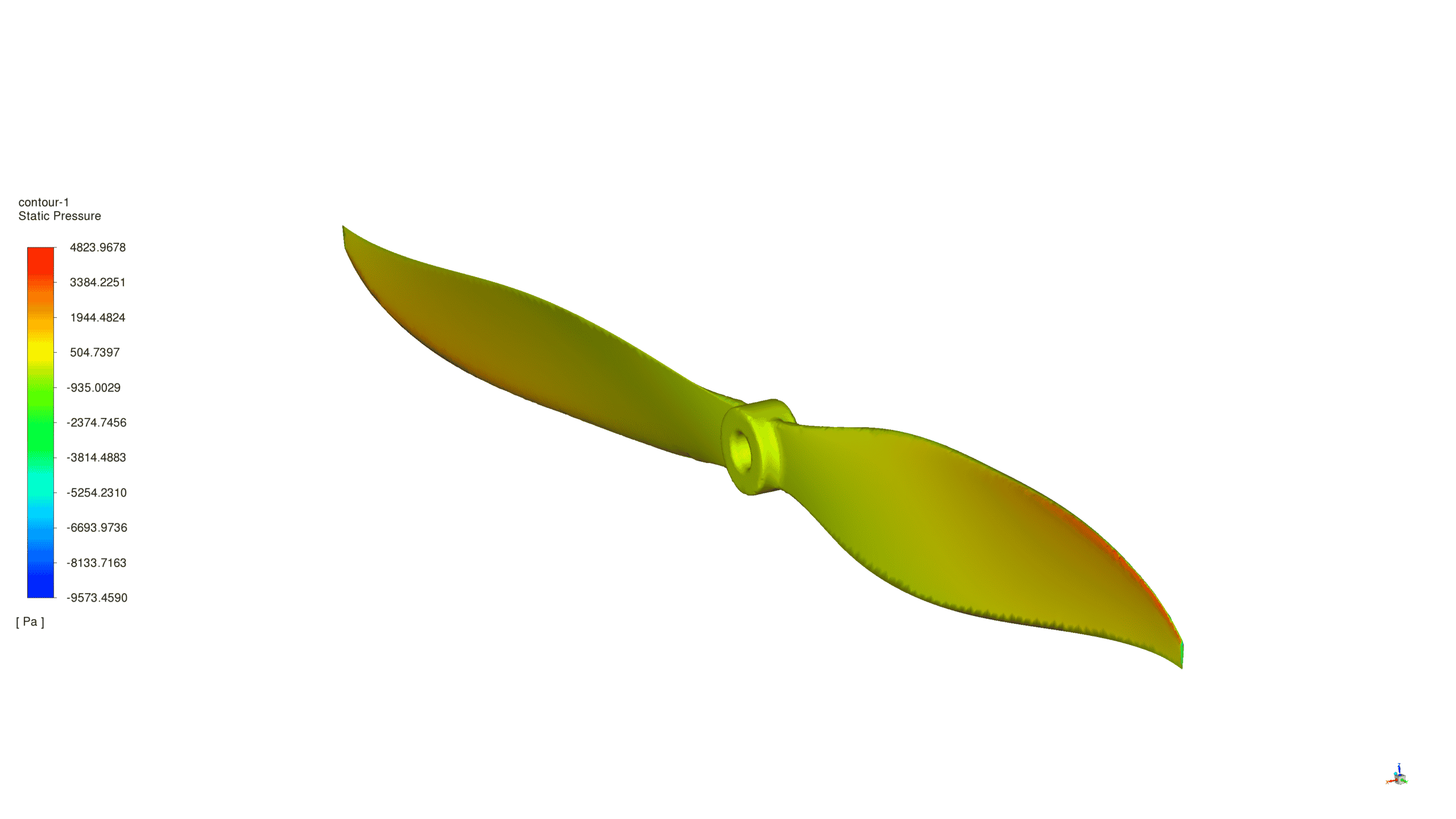

پس از پایان فرآیند شبیه سازی، خطوط و بردارهایی برای پارامترهایی مانند سرعت، فشار و شدت آشفتگی به دست آمد. همانطور که در خطوط سرعت نشان داده شده است، گرداب های پشت ملخ در جایی که پارامتر شدت آشفتگی زیاد است قابل مشاهده است. در مقایسه با سایر پهپادها، این مدل نیروی پسا کمتری را تحمل می کند. یکی از دلایل این امر عدم وجود هیچ بخشی از پهپاد در پشت گرداب ها است زیرا این گرداب ها با برخورد قابل توجهی به هر قسمت، میزان درگ را افزایش می دهند. در مورد پارامتر فشار استاتیک، همانطور که قابل پیش بینی بود، سطوح جلویی پهپاد بالاترین فشار را تحمل می کند. حداکثر فشار استاتیکی به لبه های پروانه اعمال می شود که به ما در مورد لزوم تمرکز ساخت بر روی این قطعه می گوید.
