فرسایش اسپلیتر (DPM)، شبیه سازی با انسیس فلوئنت
۹۰۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی فرسایش اسپلیتر با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام دادیم. نوع مش بدون ساختار با 2728426 سلول می باشد.
- از مدل فاز گسسته سیال (DPM) برای شبیه سازی فرسایش استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه فرسایش اسپلیتر (DPM)
در این پروژه، به شبیه سازی فرسایش اسپلیتر با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. در این تحقیق با استفاده از روش DPM ، اثر ناخالصی های موجود در سیال عامل بر روی شکاف بدنه بررسی شد. گاز ناخالص با سرعت 5 متر بر ثانیه به صورت عمودی وارد شده و از 3 خروجی به بیرون هدایت می شود. با استفاده از نرم افزار انسیس فلوئنت، توزیع ناخالصی، غلظت، جذب و بازتاب در فیلترهای نصب شده مشاهده شد. مدل های مختلف فرسایش در نرم افزار به پیش بینی صحیح اثر فرسایش با توجه به شرایط کاری مختلف کمک می کند.
اسپلیتر وسیله ای است برای توزیع یکنواخت جریان سیال ورودی با قرار دادن خروجی هایی با شکل و اندازه یکسان. استفاده از اسپلیتر علاوه بر تقسیم یکنواخت دبی اولیه، می تواند ناخالصی ها را با فیلتر جذب کرده و خلوص گاز خروجی را افزایش دهد. تأثیر ناخالصی هایی مانند شن و ماسه و اکسیدهای فلزات مختلف می تواند منجر به فرسایش اضافه بر بدنه تجهیزات مختلف شود. بنابراین مطالعه اثر فرسایش بر خطوط لوله انتقال و توزیع جریان سیال از اهمیت ویژه ای برخوردار است.
هندسه طراحی شده شامل یک شکاف گاز با سه نازل در خروجی می باشد. قطر ورودی جریان اصلی 1.6 سانتی متر و قطر نازل های خروجی 0.3 سانتی متر است. علاوه بر این، باله هایی به طول 2.5 سانتی متر در داخل هندسه به عنوان فیلتر قرار دارند. هندسه این پروژه را با نرم افزار ANSYS Design Modeler طراحی کرده ایم.
مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام دادیم. نوع مش بدون ساختار با 2728426 سلول می باشد.
مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام دادیم. نوع مش بدون ساختار با 2728426 سلول می باشد.
روش های استفاده شده
از مدل فاز گسسته DPM برای شبیه سازی فرسایش استفاده کرده ایم.
نتایج شبیه سازی فرسایش اسپلیتر
در این بخش ابتدا مدل های فرسایش مورد بررسی قرار می گیرند. مدل ژنریک را می توان به عنوان یک معادله تحلیلی برای اکثر موارد استفاده کرد زیرا ماده ناخالصی در این مدل ماسه است که در اکثر مدل ها وجود دارد. در مدل Finnie که مانند مدل های Oka و Mcclaury از یک همبستگی تجربی برای پیش بینی فرسایش استفاده می کند، عمدتاً برای مواد چکش خوار استفاده می شود. زاویه برخورد و سرعت موثر هستند. مدل Oka تاثیر سختی دیوار را در نظر می گیرد و ممکن است برای بررسی فرسایش لوله های انتقال مناسب تر باشد. مدل Mclaury برای مطالعه جامدات معلق در آب استفاده می شود و برای مورد حاضر نامناسب بود. با توجه به مشاهدات فوق، با کانتورهای فرسایشی دیوار شکافنده و بررسی مدل های مناسب، مشاهده شد که در تمامی مدل ها، برخورد ذرات به دیواره بالایی به دلیل سرعت بالای سیال باعث فرسایش بیشتر نسبت به سایر نواحی می شود. سپس دیواره های نازل خروجی در معرض فرسایش بیشتری قرار می گیرند. نمودارهای فرسایش Oka نیز در طول حل راه حل برای بررسی بهتر همگرایی مشکل مورد بررسی قرار گرفته است.

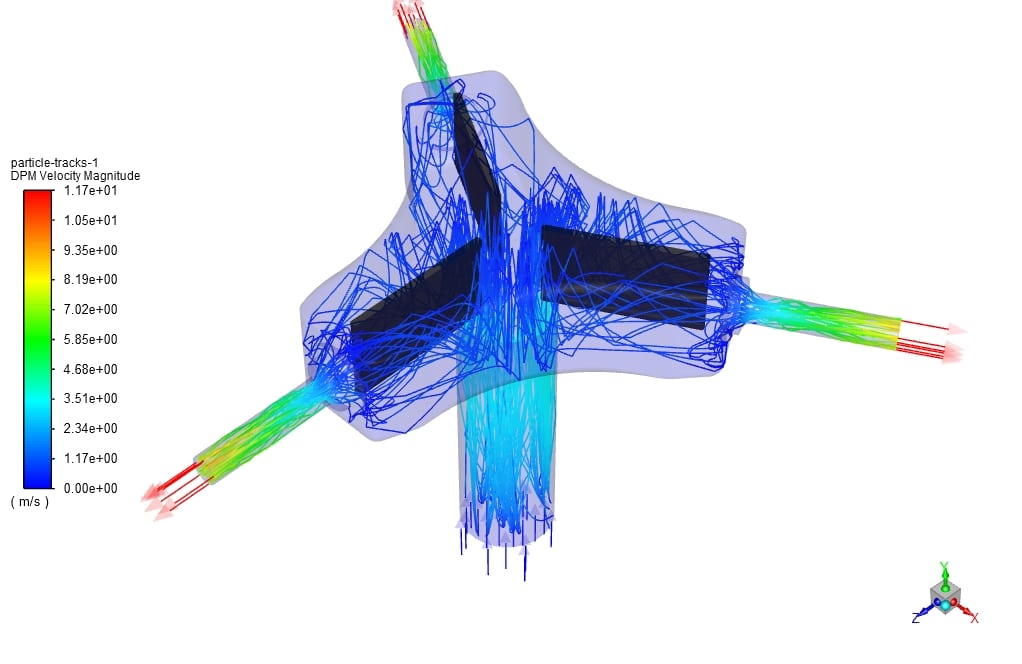

بررسی کانتور غلظت ناخالصی نشان می دهد که در قسمت خروجی اسپلیتر، به دلیل سرعت بالای جریان پایین دست و کاهش سطح مقطع، خروج ذرات جامد چالش برانگیز بوده و تجمع ذرات در آن بخشی باعث افزایش غلظت ناخالصی ها می شود. با این حال، به دلیل قرار گرفتن باله های فیلتر شده، می توان جذب ذرات ناخالصی را افزایش داد که در جدول بالا با استفاده از مسیر ذرات تله و فرار مشاهده می شود.
