تزریق اسپری استنشاقی آسم به ریه، شبیه سازی با انسیس فلوئنت
۷۲۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی تزریق اسپری استنشاقی آسم به ریه با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه، با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده و تعداد سلول های محاسباتی آن 3734234 سلول می باشد.
- این پروژه به صورت ناپایا (گذرا، وابسته به زمان، Transient) انجام شده است.
- ما از مدل فاز گسسته (DPM) برای تعریف تزریق اسپری آسم به ریه استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه تزریق اسپری استنشاقی آسم به ریه
در این پروژه، به شبیه سازی تزریق اسپری استنشاقی آسم به ریه با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. سیال مورد استفاده در این شبیه سازی خون است که یک مایع غیر نیوتنی است. سیالات غیر نیوتنی سیالاتی هستند که ویسکوزیته آنها با سرعت واکنش آنها متفاوت است، به این معنی که ویسکوزیته خاصی ندارند. در این نوع سیال، رابطه بین تغییرات تنش برشی و نرخ تنش اعمالی غیرخطی است. بنابراین، هیچ ضریب تناسب ثابتی برای ویسکوزیته وجود ندارد.
هندسه مدل حاضر توسط نرم افزار Gambit ترسیم شده است. مدل حاضر از یک ظرف استوانه ای و دو ظرف کوچکتر با اندازه و قطر کوچکتر تشکیل شده است که یک شاخه دارای زاویه 90 درجه و شاخه دیگر دارای انحنای 45 درجه است. مدل حاضر از یک بخش ورودی و دو بخش خروجی تشکیل شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی شده است. مش مدل بدون ساختار است و 397388 سلول محاسباتی در این دامنه وجود دارد.
روش های استفاده شده
از آنجایی که سیال مورد استفاده در این شبیه سازی خون با چگالی 1050 کیلوگرم بر متر مکعب و خون از نوع سیال غیر نیوتنی است، از معادله کارو با پارامترهای معین استفاده شده است. سیالات نیوتنی عموماً دارای ویسکوزیته ثابت در هنگام اعمال نیرو هستند، اما سیالات غیرنیوتنی دارای ویسکوزیته متغیر در هنگام اعمال نیرو هستند که انواع مختلفی دارد. سیالات غیر نیوتنی وابسته به زمان دو دسته دارند: رئوپکتیک، مانند جوهر چاپگر و کرم، که ویسکوزیته آنها به مرور زمان افزایش می یابد، و تیکسوتروپیک، مانند عسل که با اعمال نیرو، ویسکوزیته آنها کاهش می یابد. مایعات غیر نیوتنی مستقل از زمان نیز به سه گروه تقسیم می شوند: گشادکننده ها مانند نشاسته و خاک رس که ویسکوزیته آنها فقط به مقدار نیروی اعمال شده بستگی دارد و شبه پلاستیک ها مانند گریس ها، رنگ ها، صابون ها و سس کچاپ که همبستگی معکوس دارند. مقدار نیروی اعمال شده گروه های دیگری به نام بینگهام، مانند خمیر دندان و نانوکامپوزیت های سیلیس، آستانه تنش یا مقدار معینی نیرو و کشش برای جریان دارند. در شبیه سازی حاضر، خون به عنوان یک سیال غیرنیوتنی شبه پلاستیکی که توسط مدل کارو تعریف شده است، استفاده می شود. این مدل با ایجاد منحنی متناسب با توابع سیال نیوتنی و غیرنیوتنی از نوع تنش کاهنده (Pseudoplasticity) سعی در ایجاد طیف وسیعی از سیالات دارد.
ما این شبیه سازی گذرا را برای 0.5 ثانیه انجام داده ایم. به هر حال، ما از یک تابع تعریف شده توسط کاربر (UDF) برای مدل سازی نبض جریان خون استفاده کرده ایم. از آنجایی که جریان خون دارای سرعت ثابت و پالس نیست، تابع سرعت باید به صورت پریودیک با استفاده از کد تابع تعریف شده توسط کاربر مشخص شود.
نتایج شبیه سازی اسپری استنشاقی آسم به ریه

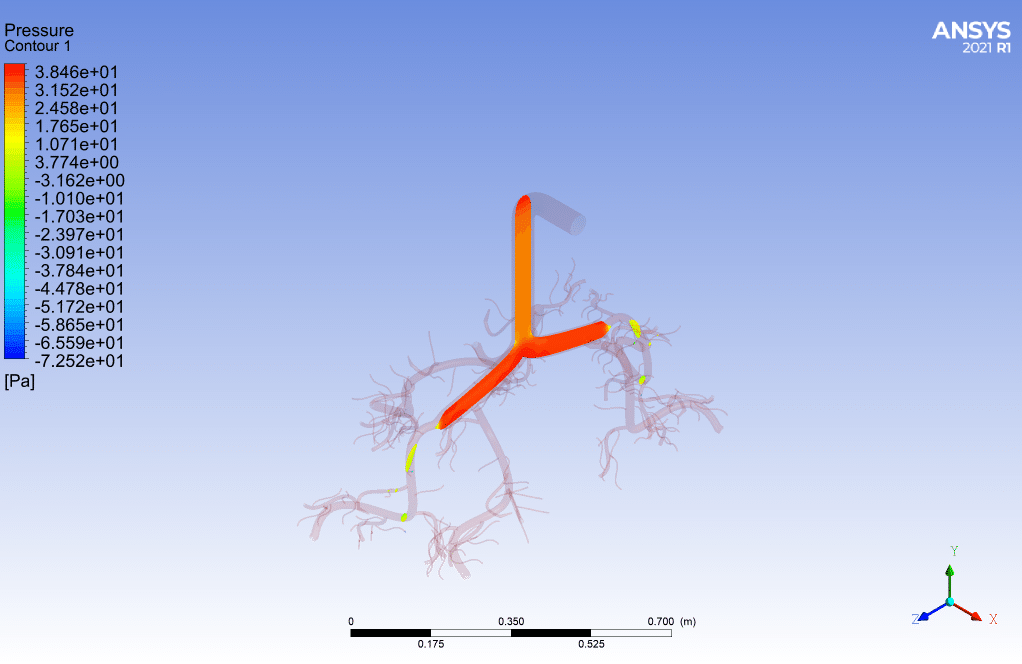

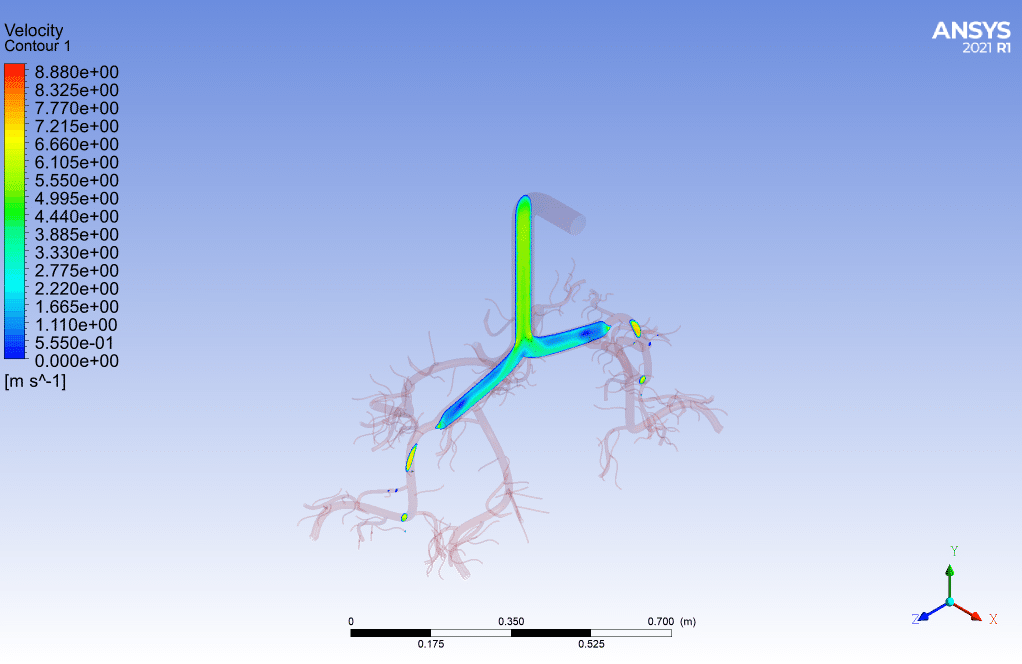

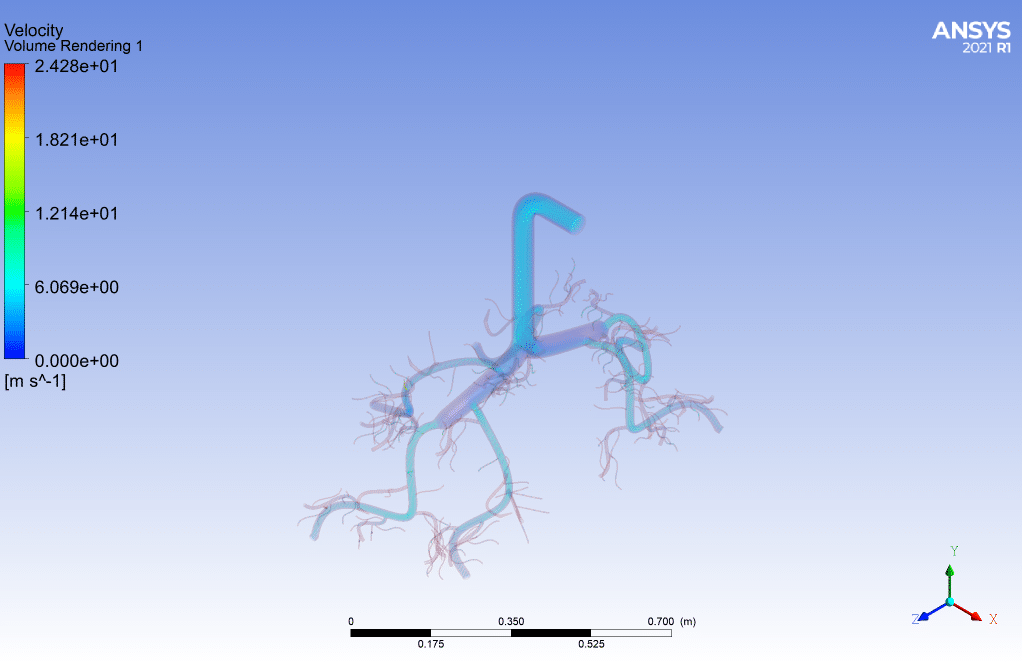

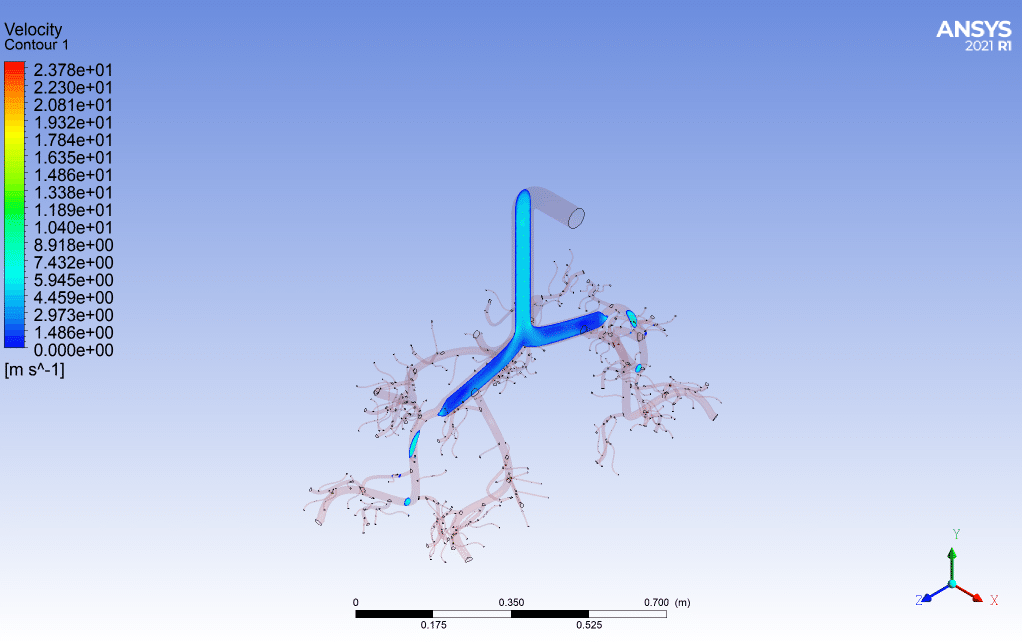

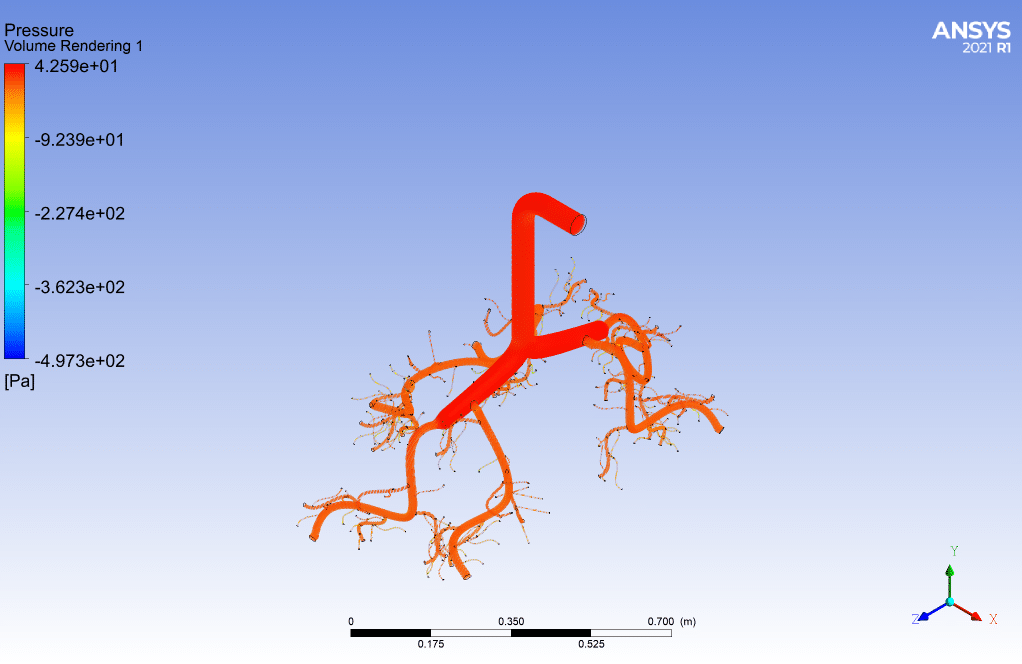

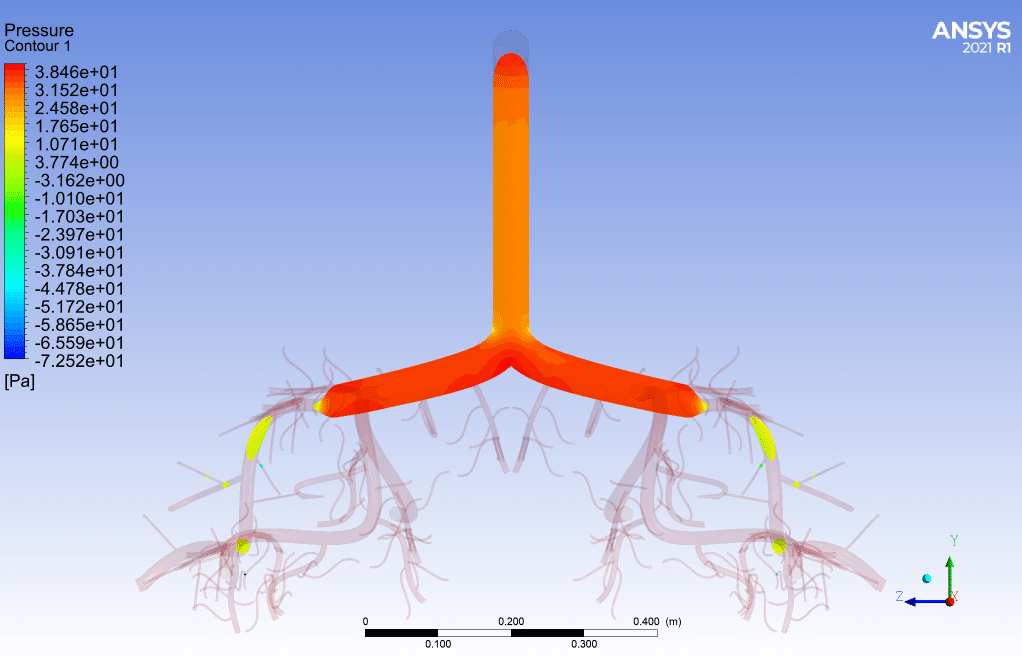

پس از شبیه سازی، کانتورهای فشار و تنش برشی دیوار در زمان های مختلف به دست می آید. نتایج نشان می دهد که جریان داخل رگ کاملاً ضربانی است. زیرا فشار در زمان های مختلف تغییر می کند. همچنین نتایج نشان می دهد که فشار با تنش برشی دیوار مطابقت دارد. افزایش فشار در داخل ظرف منجر به افزایش تنش برشی دیوار می شود.
