سرریز جریان دوفازی از پلکان، شبیه سازی عددی با انسیس فلوئنت

۷۲۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، شبیه سازی سرریز جریان دوفازی از پلکان، با نرم افزار انسیس فلوئنت (ANSYS Fluent)، انجام شده است.
  • هندسه دو بعدی این پروژه با نرم افزار انسیس دیزاین مدلر (ANSYS Design Modeler)، طراحی شده است.
  • شبکه محاسباتی این پروژه با نرم افزار گمبیت (Gambit) ایجاد شده، شبکه بی سازمان بوده و تعداد سلول های محاسباتی 139067 می باشد.
  • این شبیه سازی به صورت پایا (Steady)  انجام شده است.
  • از مدل VOF ( Volume of Fluid) برای شبیه سازی جریان دوفازی آب و هوا استفاده شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه

در این پروژه، به شبیه سازی سرریز جریان دوفازی از پلکان، پرداخته ایم.

سرریز پلکانی معمولاً در سدهای مخزنی به منظور رهاسازی ایمن سیلاب استفاده می شود. پله های سرریز اتلاف انرژی را به شدت افزایش می دهد. سرریزهای پلکانی از جمله سازه های هیدرولیکی هستند که به دلیل اتلاف انرژی با ظرفیت بالای آب مورد توجه طراحان قرار گرفته اند. مکانیسم جریان در چنین ساختارهایی پیچیده است و تحقیقات بیشتری در مورد آن در حال انجام است. به همین دلیل، برای درک صحیح الگوی جریان سیال به تحقیقات و شبیه سازی بیشتری نیاز است.

هندسه این مساله را با نرم افزار انسیس دیزاین مدلر (ANSYS Design Modeler) طراحی کرده و شبکه بندی آن را با نرم افزار گمبیت (Gambit) انجام داده ایم. تعداد سلول های این شبکه محاسباتی 139067 می باشد و همچنین نوع شبکه ای که ایجاد کرده ایم، شبکه بی سازمان است.

روش های استفاده شده

در این پروژه، از مدل چند فازی VOF (Volume of Fluid)، جهت در نظر گرفتن هردو فاز آب و هوا، استفاده کرده ایم. سرعت جریان ورودی به دامنه 1 متر بر ثانیه در نظر گرفته شده است.

نتایج

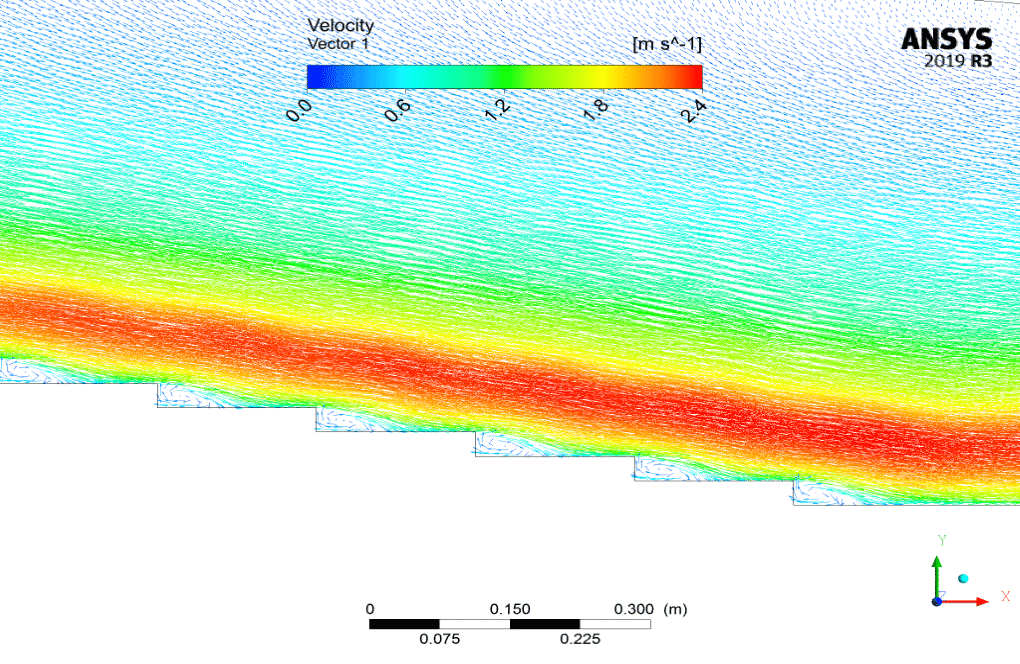

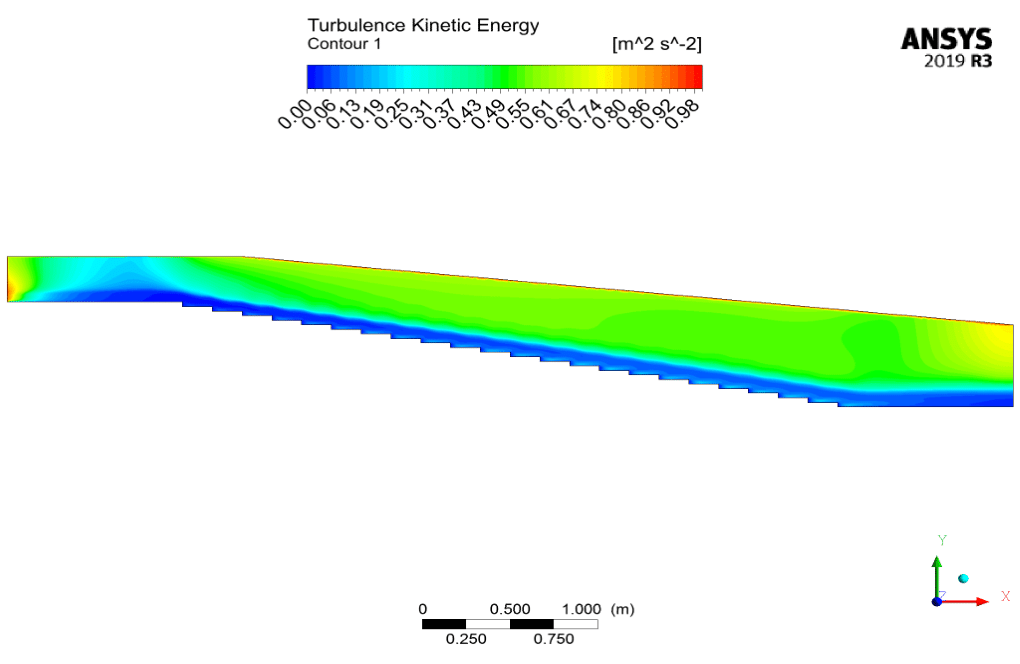

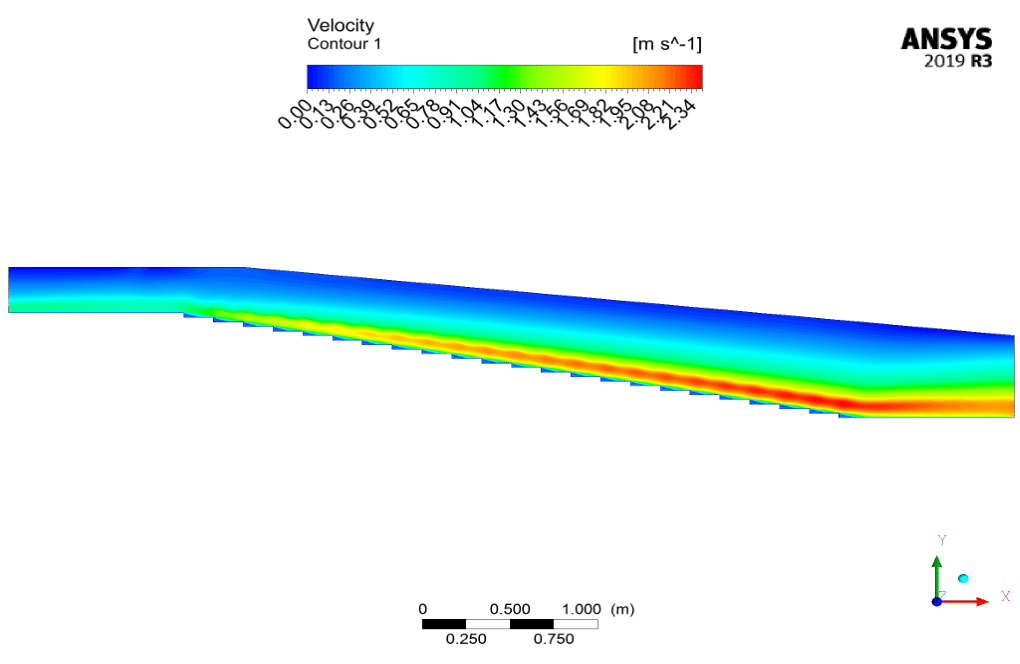

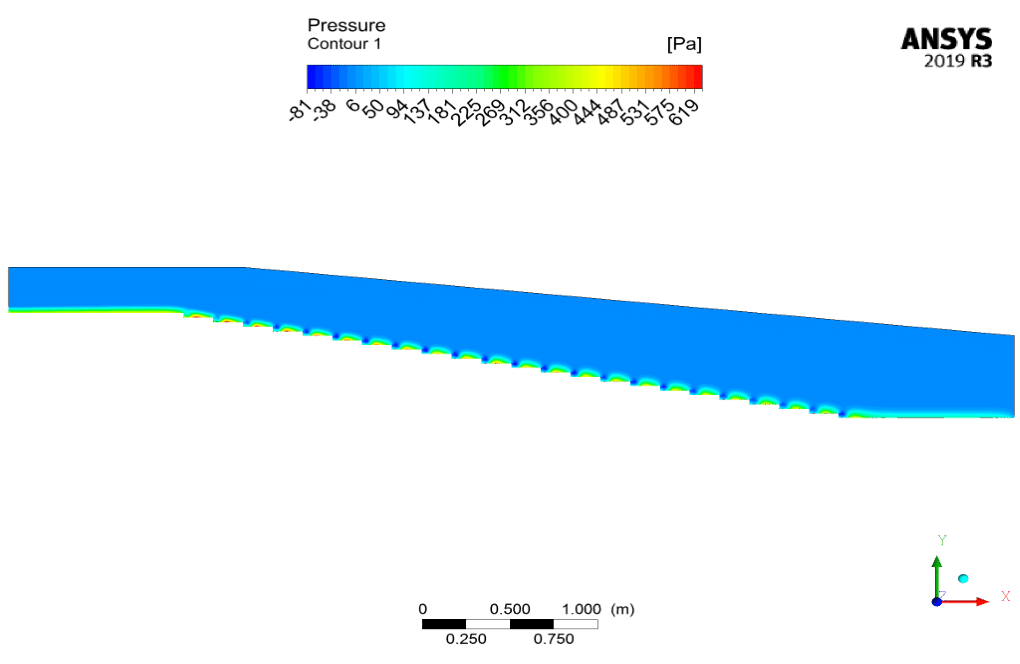

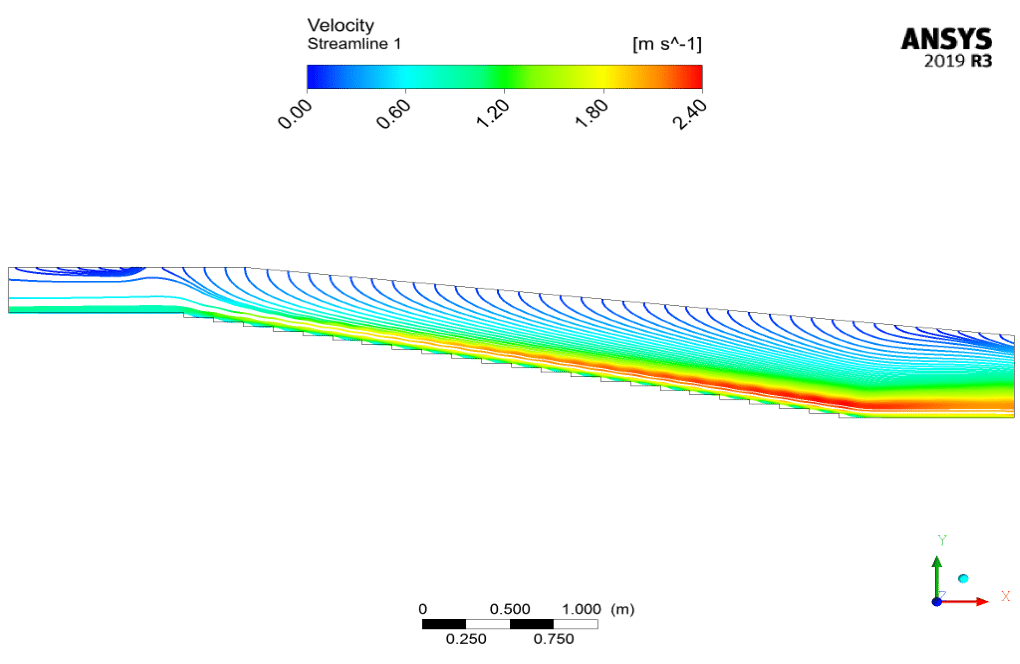

همانطور که مشاهده می کنید، خطوط فشار، سرعت، کسر حجمی، خطوط جریان و بردارهای سرعت ارائه شده‌اند.همانطور که از نتایج مشخص است، جریان روی پله ها دارای سرعت بیشتری میباشد. همچنین با توجه به سطح مقطع پله ها، فشار روی آن ها دارای مقدار ماکزیمم خود می باشد.
