تبخیر سطحی یک قطره آب در حال سقوط، شبیه سازی با انسیس فلوئنت
۱,۶۲۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی تبخیر سطحی یک قطره آب در حال سقوط از طریق نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه دو بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است.
- نوع مش ساختار یافته است و تعداد سلول های محاسباتی 94800 سلول می باشد.
- از مدل جریان چندفازی Mixture استفاده کرده ایم.
- این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
- از یک UDF برای تعریف فرایند تبخیر سطحی و نرخ انتقال جرم بین آب و هوا استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه تبخیر سطحی یک قطره آب در حال سقوط
هدف از این شبیه سازی، بررسی رفتار قطرات در هنگام سقوط و میزان بخار تولید شده در هوا در اثر تبخیر سطح آب است. زمان لازم برای پردازش حرکت رو به پایین آب در فضای هوا، 12 ثانیه در نظر گرفته شده است. هیچ عامل خارجی به عنوان یک شرط مرزی بر افت تاثیر نمیگذارد و حرکت رو به پایین صرفا بر اساس نیروی گرانش است.
هندسه مدل حاضر توسط نرم افزار ANSYS Design Modeler ترسیم شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی شده است. مش مدل ساختار یافته است و 94800 سلول محاسباتی در دامنه وجود دارد.
روش های استفاده شده
در این شبیه سازی سه فاز آب، هوا و بخار در ناحیه محاسباتی وجود دارد. بنابراین از مدل جریان چندفازی Mixture برای مدل سازی فاز اولیه هوا و فازهای ثانویه آب و بخار آب استفاده شده است. با تبخیر قطرات آب در فضا، باید از پدیده انتقال جرم بین دو فاز آب و بخار استفاده کرد. از آنجایی که تبخیر مدل حاضر در حال جوش نیست، از تبخیر سطحی استفاده می کنیم. تفاوت عمده بین جوشش و تبخیر سطحی این است که جوشش زمانی اتفاق می افتد که دمای آب به دمای اشباع برسد. در مقابل، تبخیر سطحی می تواند در دمای پایین تر از دمای اشباع رخ دهد و در دمای سطح مایع اتفاق می افتد. ما از انتقال جرم نوع تبخیر-تراکم برای تعریف تبخیر سطحی استفاده می کنیم، در حالی که، در مدل حاضر، از کد UDF برای تعریف تبخیر سطحی استفاده کرده ایم.
نتایج شبیه سازی تبخیر سطحی یک قطره آب در حال سقوط

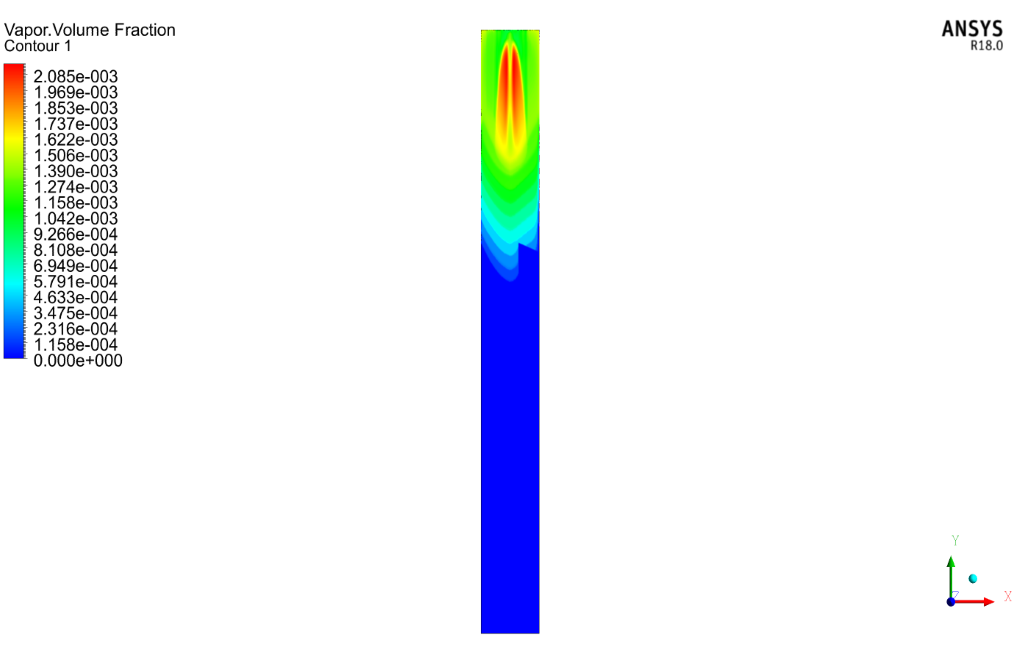

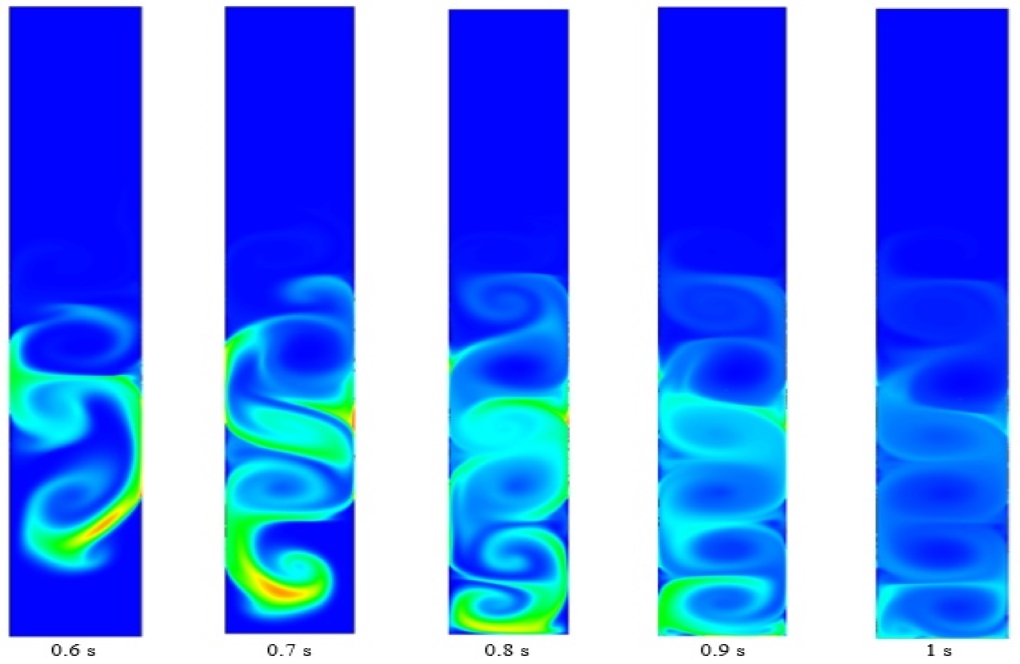

پس از شبیه سازی، کانتورهای دما، سرعت و فشار به دست می آیند. همچنین خطوطی از کسر جرمی آب، هوا و بخار به دست می آید. پس از شبیه سازی، خطوط دما، سرعت و فشار به دست می آیند. همچنین خطوطی از کسر جرمی آب، هوا و بخار به دست می آید. خطوط نشان می دهد که قطره آب در اثر گرانش به سمت پایین حرکت می کند. پس از حرکت به سمت پایین، قطرات به تدریج به سطح تبخیر می شوند و در نتیجه بخار تولید می شود.
