مبدل حرارتی عمودی، شبیه سازی با انسیس فلوئنت
۳۶۰,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی مبدل حرارتی عمودی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است.
- ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم .
- نوع مش بدون ساختار است. تعداد سلول های محاسباتی 939600 می باشد.
- معادله انرژی به منظور محاسبه توزیعات دمایی فعال شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه مبدل حرارتی عمودی
در این پروژه، به شبیه سازی مبدل حرارتی عمودی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. مدل مربوط به مبدل حرارتی به شکل مکعب مستطیل عمودی با مقطع مستطیل به طول و عرض 1 متر و 1.5 متر و 3 متر می باشد. ورودی جریان سرد مبدل حرارتی در قسمت بالایی یکی از دیواره های کناری آن است که از 30 سوراخ باریک تشکیل شده است و ورودی جریان گرم در کف مبدل حرارتی قرار دارد که دارای 30 سوراخ ریز می باشد. هر ورودی جریان سرد دارای عرض 0.015 متر و طول 1 متر است. در حالی که هر یک از دریچه های ورودی جریان گرم دارای عرض 0.035 متر و طول 1 متر است. خروجی جریان سرد در قسمت پایین دیواره جانبی در مقابل ورودی آن و خروجی جریان گرم روی سقف مبدل حرارتی قرار دارد.
ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم و نوع مش بدون ساختار است. تعداد سلول های محاسباتی 939600 می باشد.
روش های استفاده شده
این مبدل حرارتی به صورت عمودی طراحی شده است. به این ترتیب جریان سیال سرد از قسمت بالایی یکی از دیواره های مبدل حرارتی وارد شده و از قسمت پایینی دیواره جانبی روبروی آن خارج می شود. در حالی که جریان سیال داغ از کف مبدل حرارتی به صورت عمودی و به سمت بالا وارد شده و از سقف خارج می شود. جریان سیال سرد با سرعت 8.88 ms-1 و دمای 239.15 کلوین از طریق 30 دریچه وارد مبدل حرارتی می شود. جریان سیال داغ با سرعت 15.23 ms-1 و دمای 393.15 K از طریق 30 دریچه وارد مبدل حرارتی می شود. سیال داغ تعریف شده در مدل دارای چگالی 0.898 کیلوگرم بر متر مکعب، ظرفیت گرمایی ویژه 1013 j.kg-1.K-1، هدایت حرارتی 0.0238 Wm-1.K-1 و ویسکوزیته است. از 1.7894 e-5. سیال سرد تعریف شده در مدل دارای چگالی برابر با 205/1 کیلوگرم بر متر مکعب، ظرفیت گرمایی ویژه برابر با 1005 j.kg-1.K-1، هدایت حرارتی برابر با 0.0257 Wm-1.K-1 و ویسکوزیته برابر با 1.7894e-5 است. همچنین تمامی دیواره های داخلی مبدل حرارتی و جداره خارجی مبدل از جنس آلومینیوم بوده و بدنه خارجی مبدل حرارتی دارای شرایط مرزی عایق حرارتی می باشد.
معادله انرژی به منظور محاسبه تغییرات دمایی فعال می باشد. شبیه سازی به صورت پایا انجام شده است.
نتایج شبیه سازی مبدل حرارتی عمودی

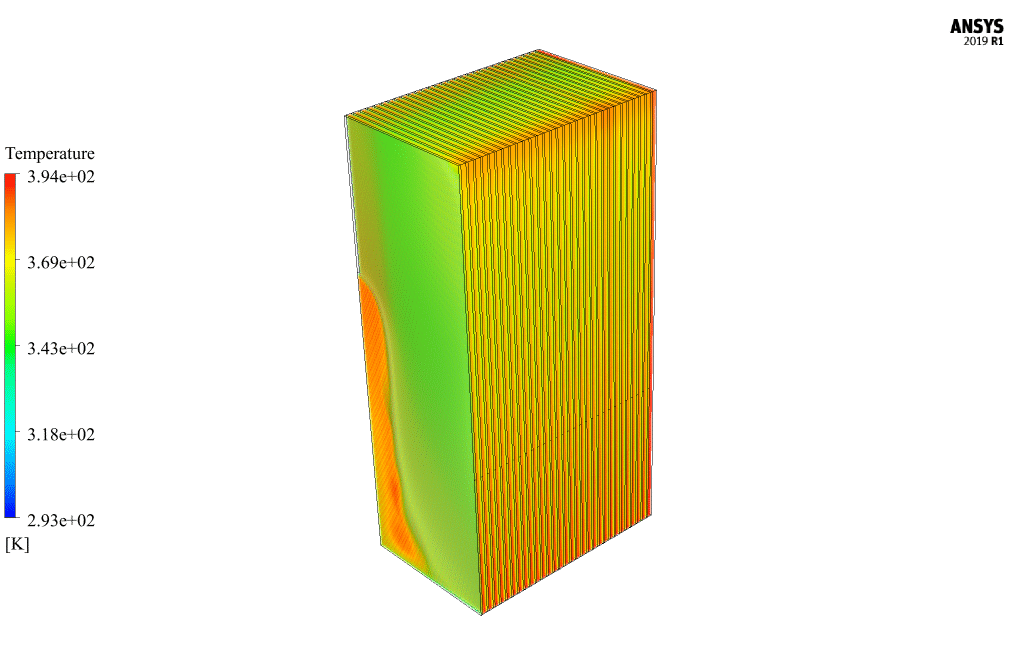

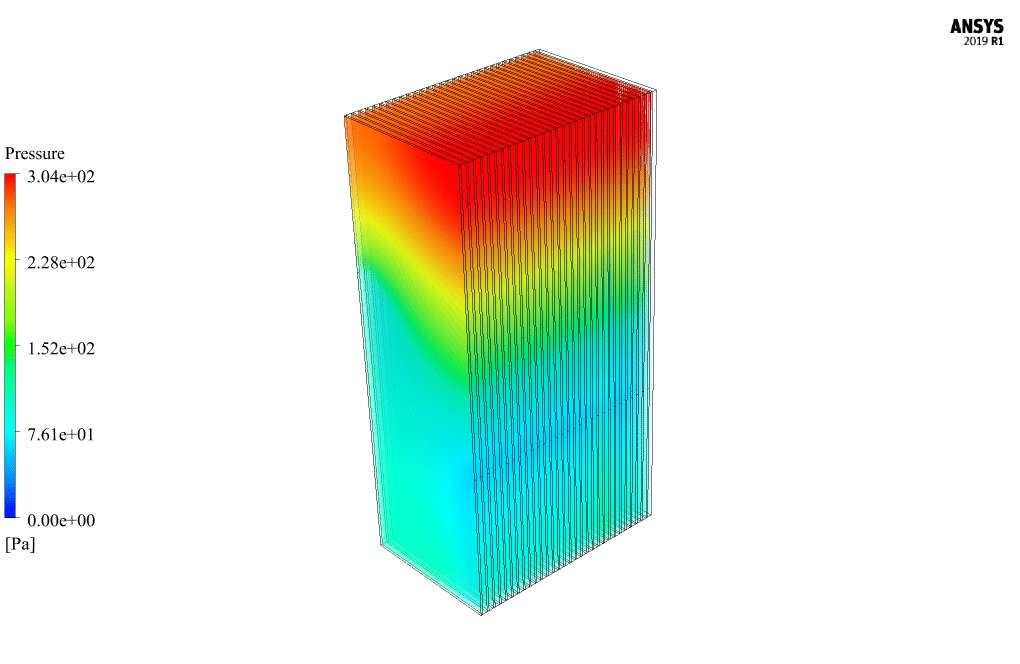

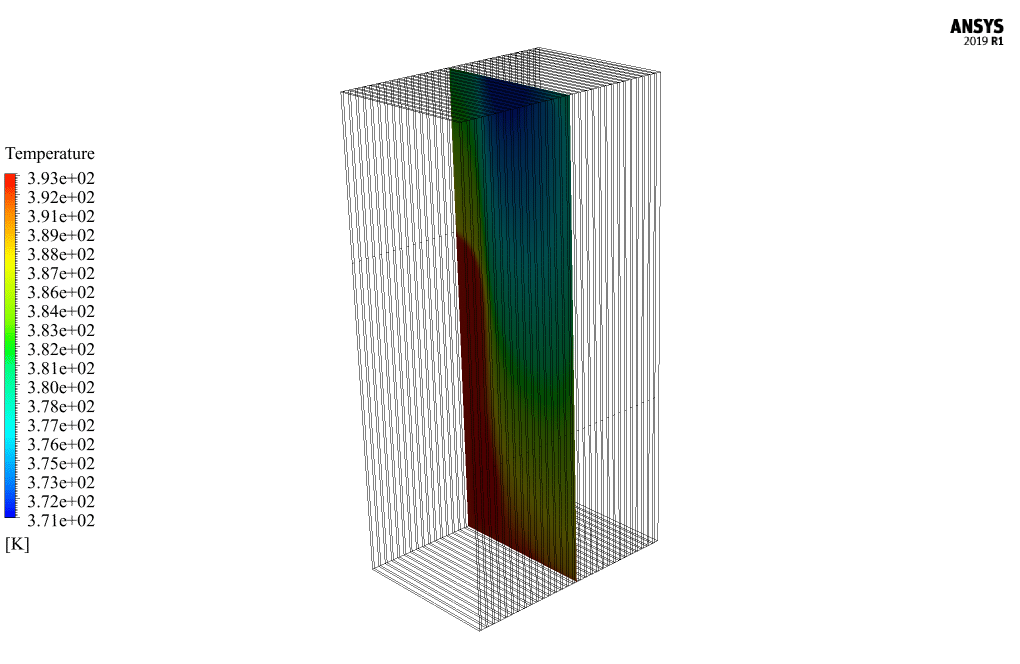

در پایان فرآیند حل، کانتورهای خطوط دو بعدی و سه بعدی مربوط به فشار، سرعت و دما به دست می آید. نتایج نشان می دهد که انتقال حرارت مجاز است به طوری که قسمت سرد مبدل حرارتی باعث افزایش دما و قسمت گرم مبدل حرارتی باعث کاهش دما می شود.
