جت آب با در نظر گرفتن کاویتاسیون، شبیه سازی با انسیس فلوئنت
۱,۰۹۸,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه به شبیه سازی جت آب با در نظر گرفتن کاویتاسیون توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی ترسیم شده است.
- مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است.
- نوع مش ساختار یافته است و تعداد سلول های محاسباتی 57018 سلول می باشد.
- از مدل VOF برای مدل سازی فازهای سیال استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه جت آب با در نظر گرفتن کاویتاسیون
در این پروژه به شبیه سازی جت آب با در نظر گرفتن کاویتاسیون توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
جت آب ابزاری برای ایجاد جریان آب با فشار بالا برای استفاده در عملیات هایی مانند برش یا تمیز کردن سطوح اجسام است. مکانیسم کار این ابزار به این صورت است که از یک لایه نازک آب با سرعت بسیار بالا تشکیل شده است که ماده ساینده ای برای بریدن مواد سخت به آن تزریق می شود و در نتیجه مخلوط آب و مواد ساینده می تواند برشی باریک روی آن قطعه ایجاد کند. در مدل حاضر جریان آب با سرعت 10 m.s-1 وارد محفظه جت می شود و از طریق مقطعی از نازل خارج می شود.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی ترسیم شده است. ساختار هندسی این مدل به این صورت است که از سه یال به طول کل 12 متر به عنوان ورودی و یک لبه به طول 1 متر به عنوان خروجی تشکیل شده است.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است و نوع مش ساختار یافته است و تعداد سلول های محاسباتی 57018 سلول می باشد.
روش های استفاده شده
نتایج شبیه سازی جت آب

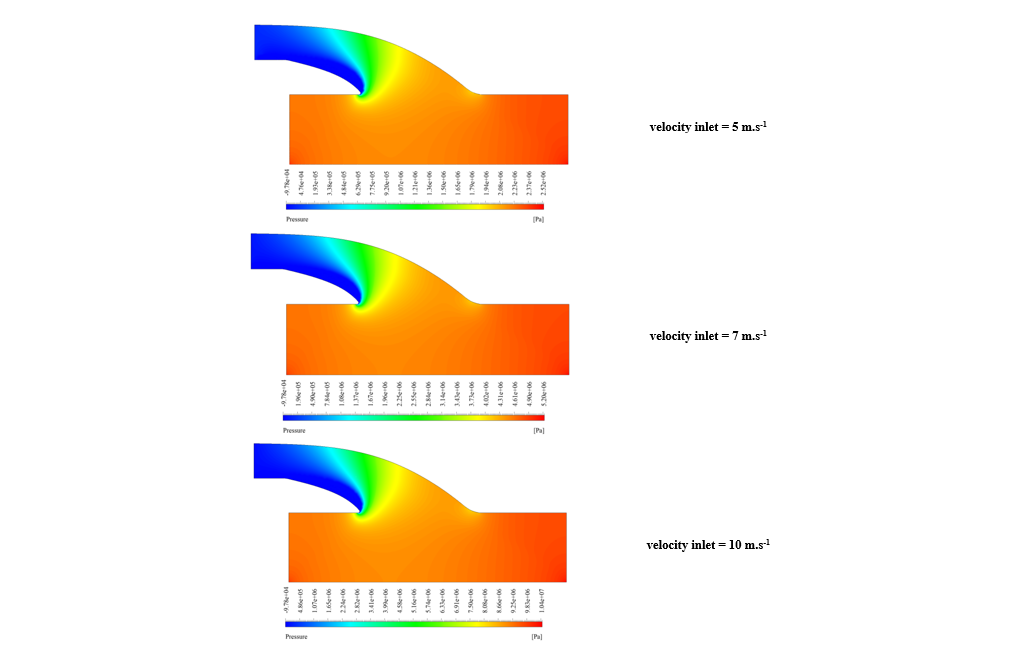

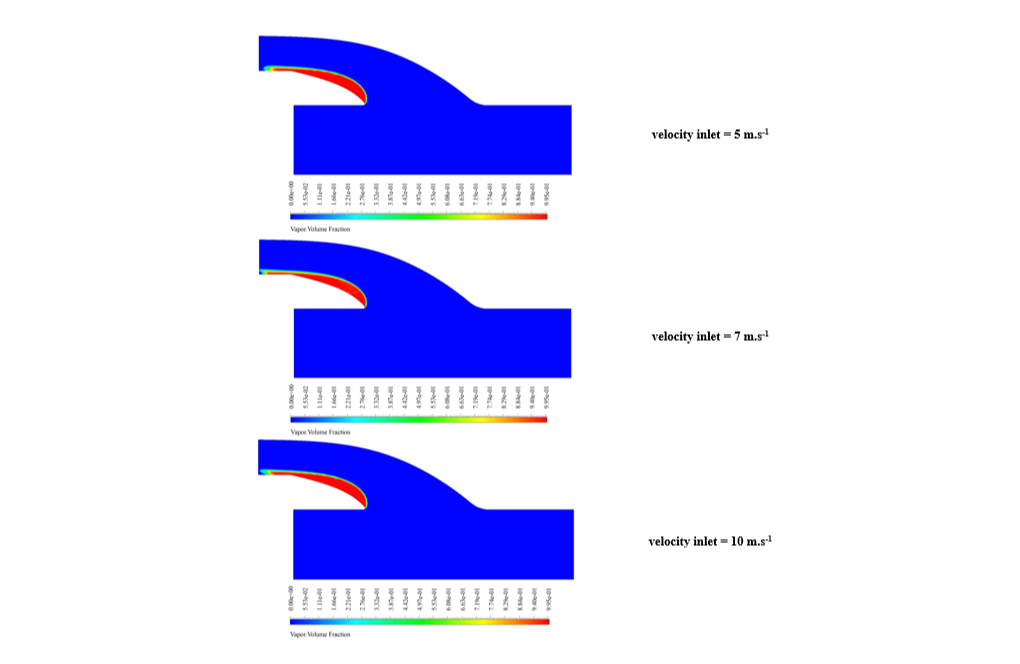

در پایان فرآیند حل، کانتورهای دوبعدی مربوط به فشار، سرعت، کسر حجمی آب و کسر حجمی بخار آب به دست آمدند.
