باد و باران، شبیه سازی با انسیس فلوئنت

توضیحات

شرح پروژه شبیه سازی باد و باران

در این پروژه، به شبیه سازی عددی باد و باران با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. هدف از این پروژه بررسی حرکت قطرات باران در شرایط باد با سرعت 5 متر بر ثانیه است . قطر قطره ها 0.5 سانتی متر است اما برای بهتر دیده شدن به صورت کانتور و انیمیشن کوچک شده اند.

هندسه دو بعدی این پروژه با نرم افزار SpaceClaim ترسیم شده است. مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است. نوع مش بدون ساختار است و تعداد سلول های محاسباتی 19741 سلول می باشد.

روش های استفاده شده

از مدل فاز گسسته یک طرفه (One-way DPM) و دو طرفه (Two-way DPM) در این شبیه سازی استفاده شده است و نتایج برای هر دو حالت درج شده است. این شبیه سازی به صورت وابسته به زمان (گذرا، ناپایا، Transient) انجام شده است.

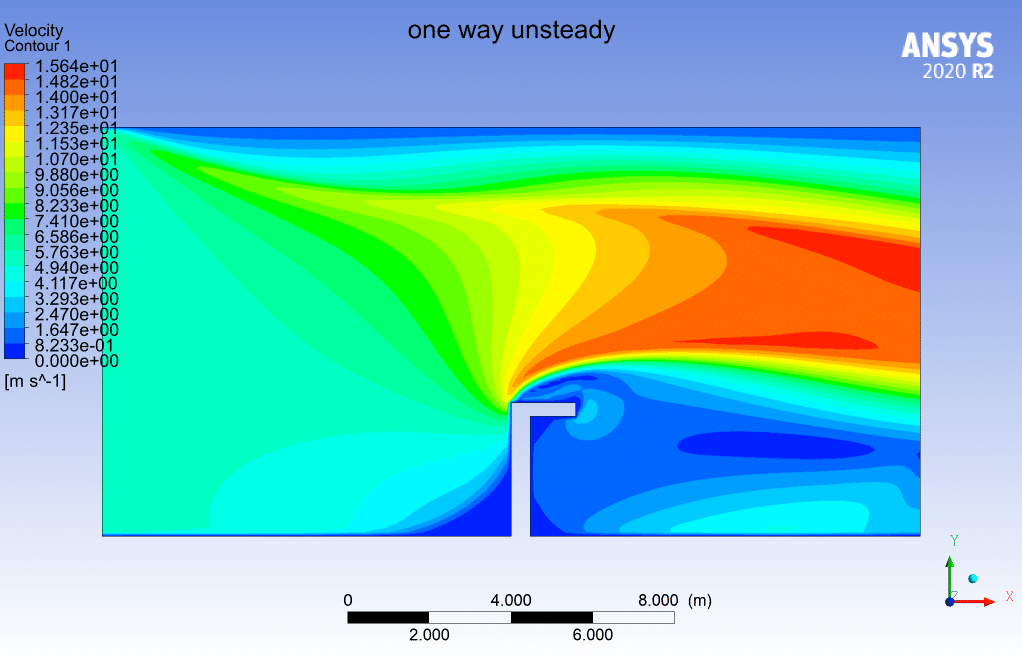

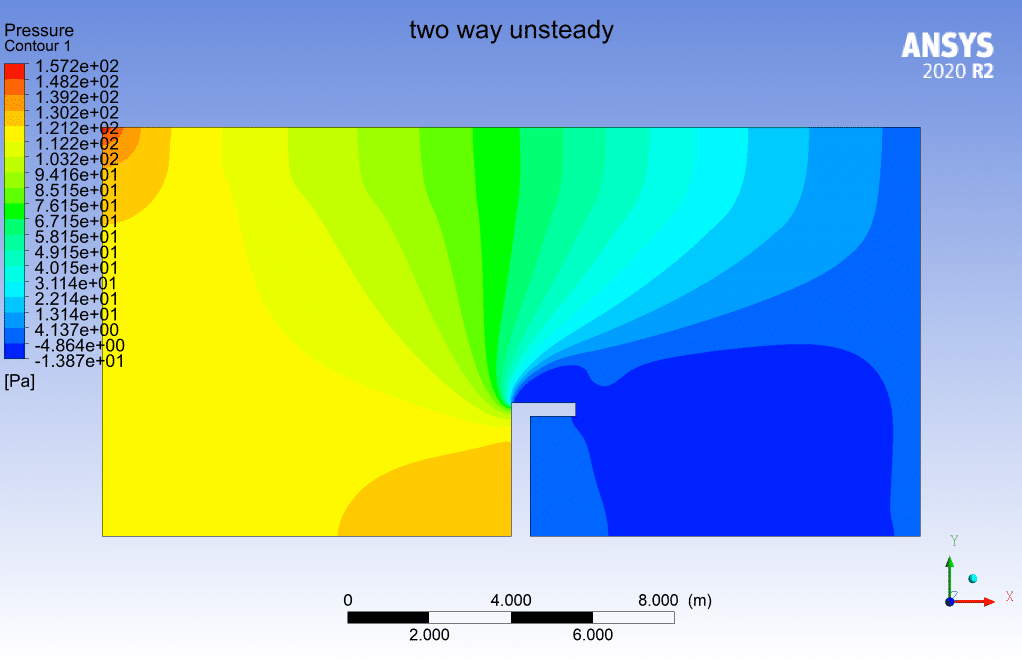

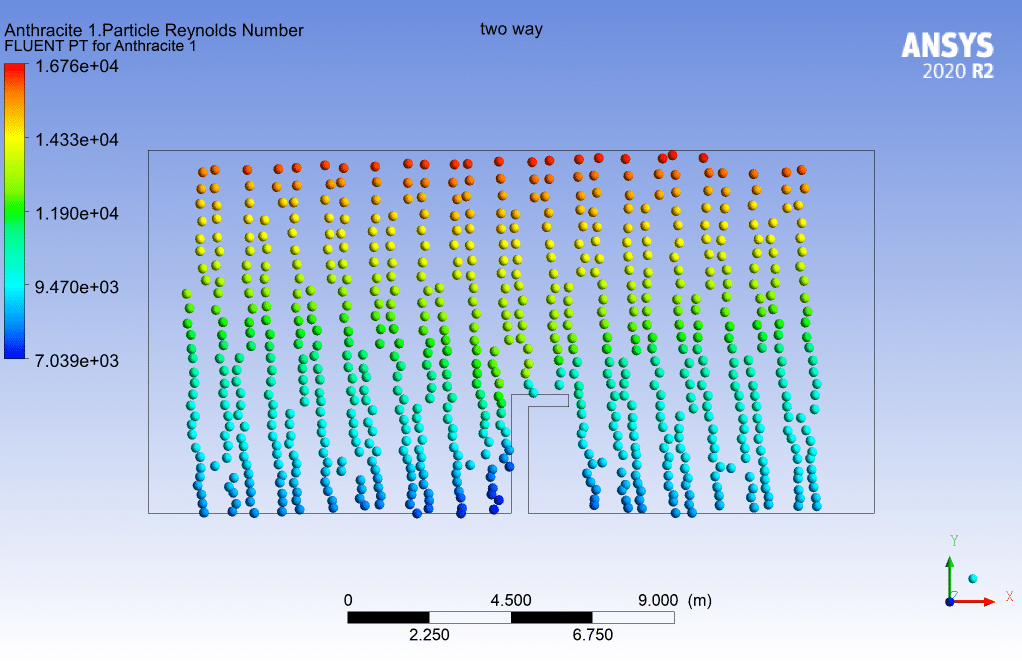

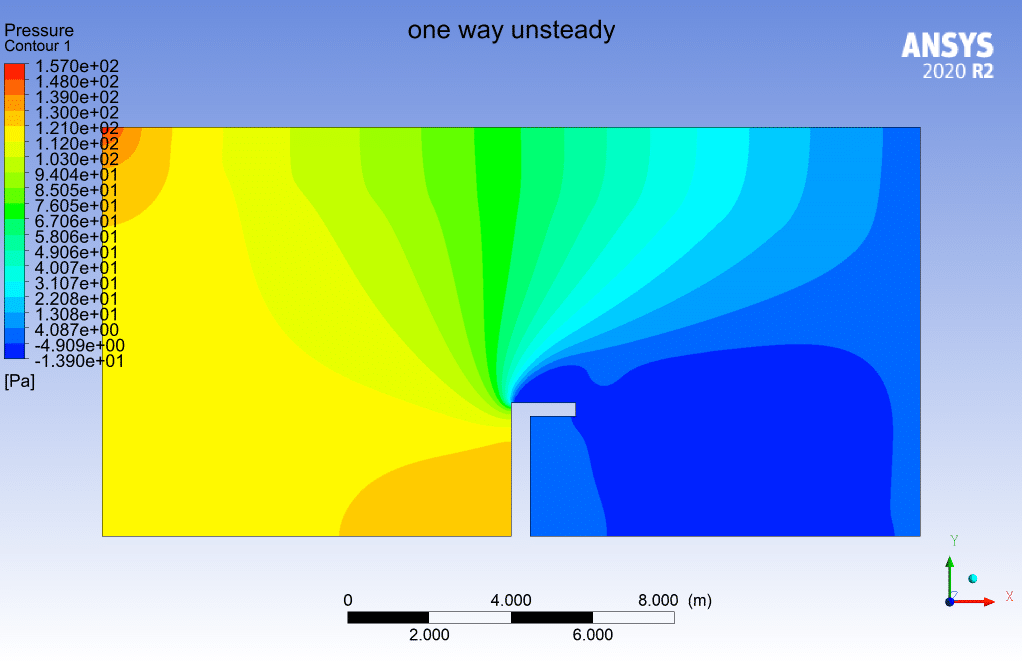

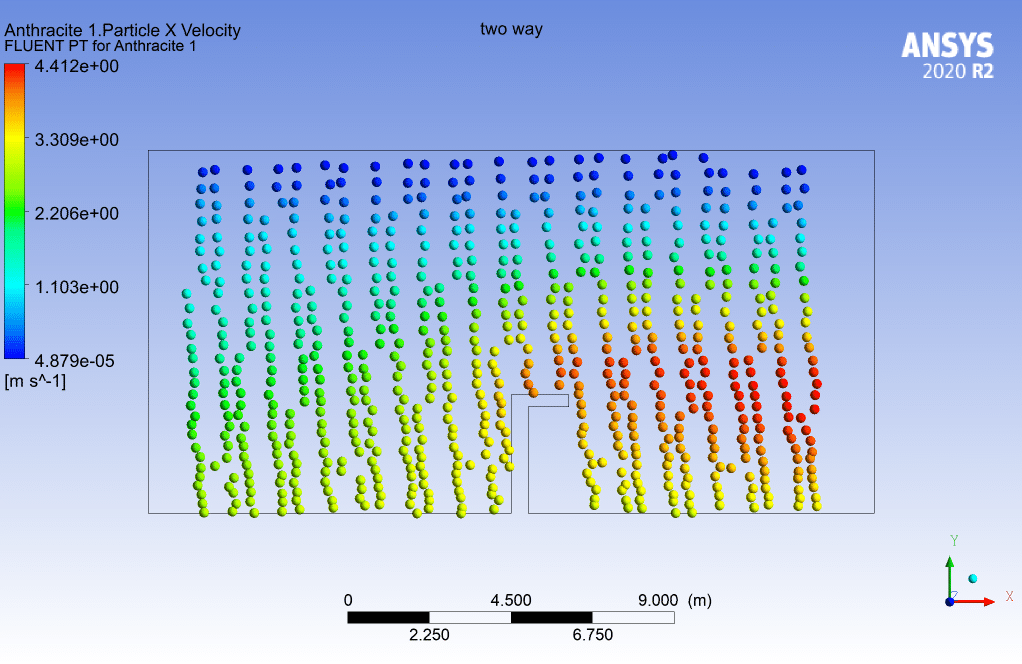

نتایج شبیه سازی باد و باران
